Сварочный аппарат для корпуса центробежного вентилятора с двумя пистолетам

Двухпушечный сварочный аппарат Altron для сварки кожуха центробежного вентилятора реализует метод управления без программирования. Интерфейс машины вводит максимальный и минимальный радиус, длину и ширину прямой кромки корпуса центробежного вентилятора, чтобы начать процесс сварки, и оснащен функцией профилирования. Механический контур обеспечивает стабильность и надежность, и может корректировать отклонение сварного шва в режиме реального времени для достижения наилучшего эффекта сварки.

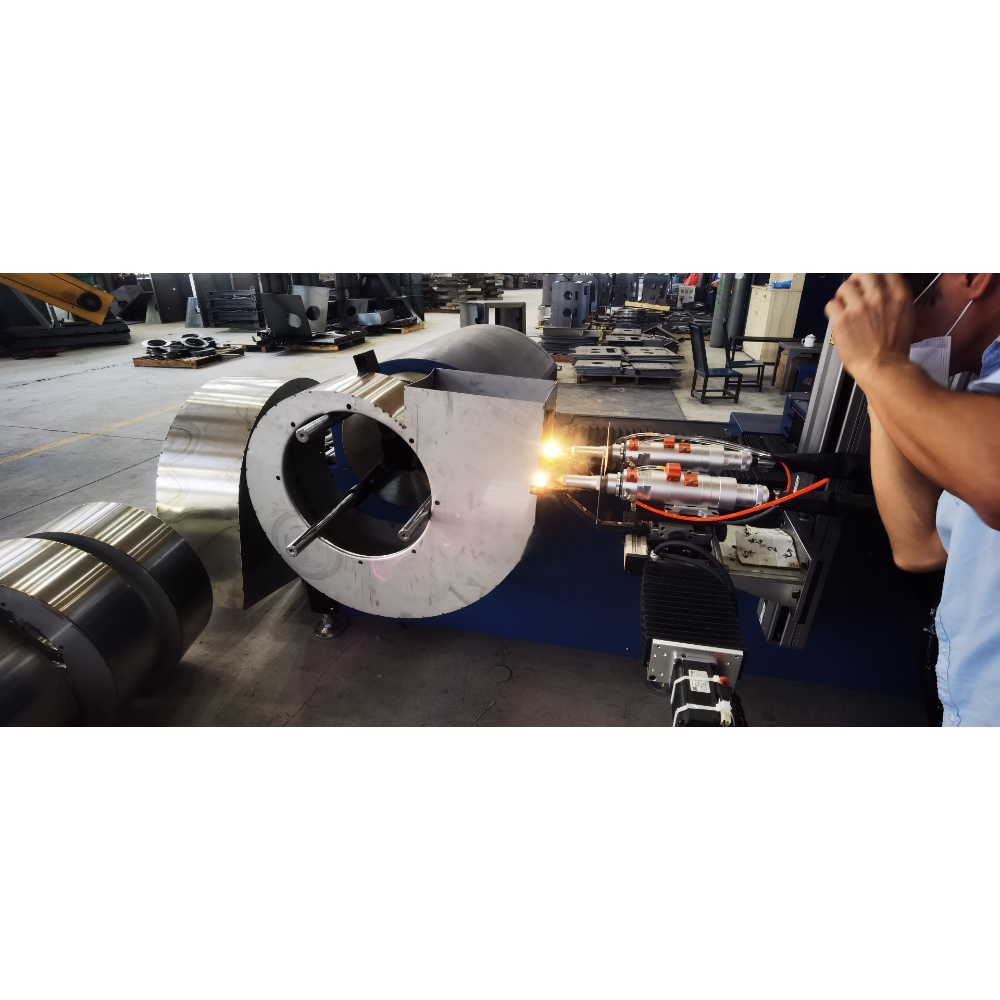

Двойная сварка лазерная сварка пистолет центробежный вентилятор корпус сварочный аппарат видео

Преимущества двухпушечного аппарата для сварки корпуса центробежного вентилятора

1. Автоматическая сварка без программирования, обеспечивающая автоматическую сварку спиральных заготовок без ручного вмешательства.
2. Функция ручного переключения доступна для ручной регулировки при необходимости.
3. Система контролирует важнейшие параметры, такие как скорость сварки, с сигнализацией неисправностей и подсказками для ручного вмешательства в случае отказа оборудования.
4. Одновременная сварка верхней и нижней сторон заготовки, исключающая необходимость переворачивать заготовку.
5. Кожух вентилятора должен быть обернут для удобства копирования и позиционирования, при этом должен быть указан минимальный размер подшивки.
6. По крайней мере, одна сторона корпуса вентилятора должна быть плоской, с круглым отверстием в центре для позиционирования и зажима.
7. Подходит для заготовок с круглыми фланцами и аналогичных компонентов в рамках технических требований к сварке.
8. Толщина фланца должна быть не менее 1,5 мм.
9. Материалы заготовок: углеродистая сталь, нержавеющая сталь.
10. Оборудование поддерживает минимальный диаметр сварки 300 мм, максимальный диаметр сварки 3000 мм, расстояние между верхним и нижним швами 64-500 мм.

Структура сварочного аппарата для сварки корпуса центробежного вентилятора с двумя пушками

1. Базовая платформа: Обеспечивает установку и позиционирование каждого компонента аппарата, гарантируя устойчивость и предотвращая чрезмерную тряску во время сварки.
2. Механический профилирующий двуствольный манипулятор: Профилирует сварочный шов заготовки, учитывая деформации в вертикальной плоскости 50×50 мм, сосредоточенной на точке сварки. Одновременно сваривает верхний и нижний швы без необходимости переворачивания или вторичного позиционирования, что значительно повышает эффективность работы с большими заготовками.
3. Вращающийся нижний кронштейн: Обеспечивает плоскую поверхность для опирания заготовки и позволяет вращать ее на 360 градусов. Оснащен выносным верхним блоком, облегчающим выравнивание нижнего круглого отверстия заготовки.
4. Электрическая система управления: Включает в себя главный контроллер PLC, удобный человеко-машинный интерфейс управления, периферийную сервосистему, различные датчики и интеллектуальные элементы для эффективной работы.

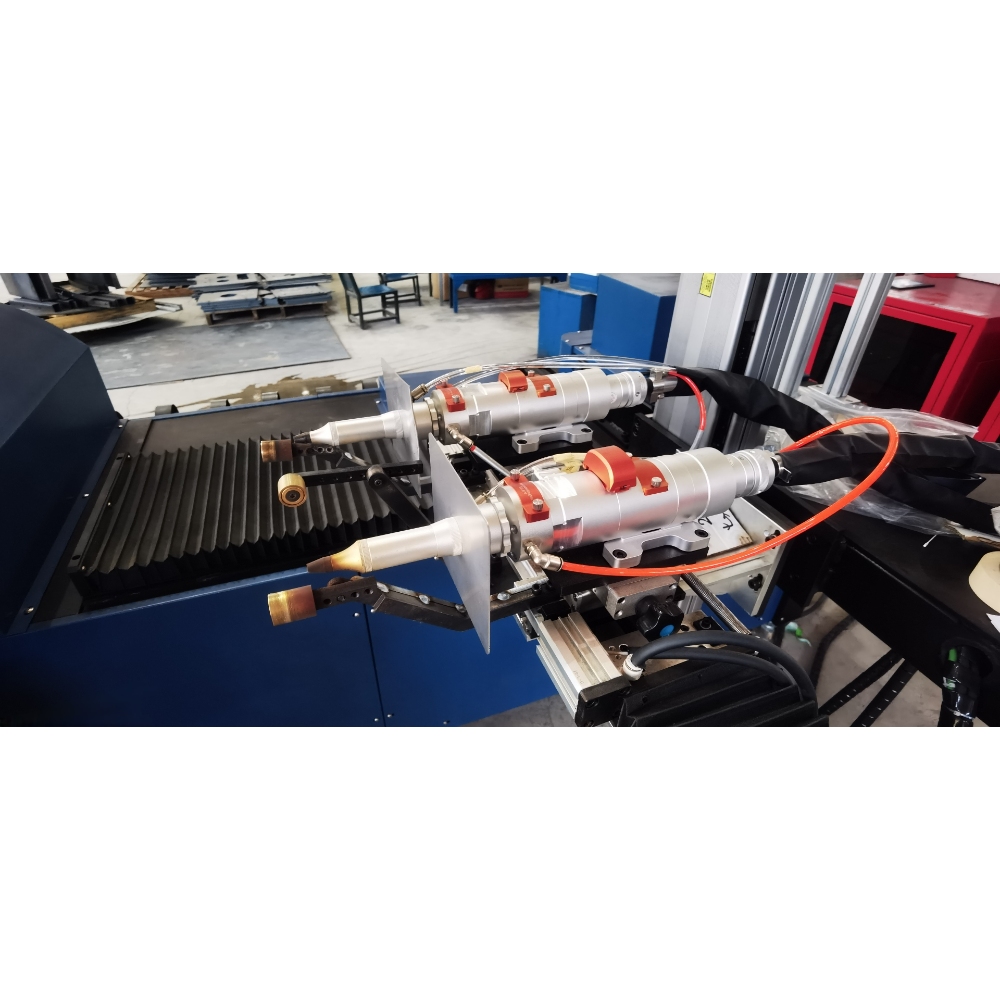

Сварочный аппарат для сварки корпуса центробежного вентилятора с двумя пистолетами состоит из 3-осевого сварочного манипулятора, поворотного стола, основания, системы отслеживания сварки, системы управления и лампы сварочной мощности MAG. Сварочный трек устанавливается системой в соответствии с размером заготовки, сварочный пистолет автоматически направляет заготовку для выполнения контактного упругого профилирования, а высота сварки автоматически регулируется сварочным напряжением.

Подгонянная машина сварки корпуса центробежного вентилятора двойного пушка

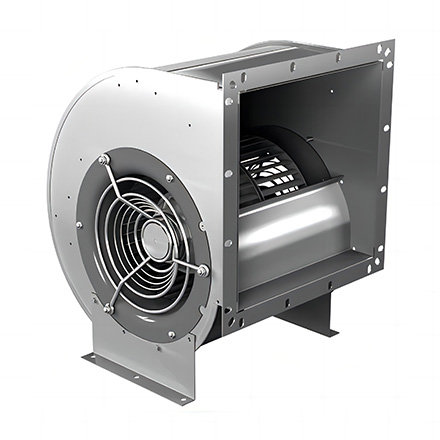

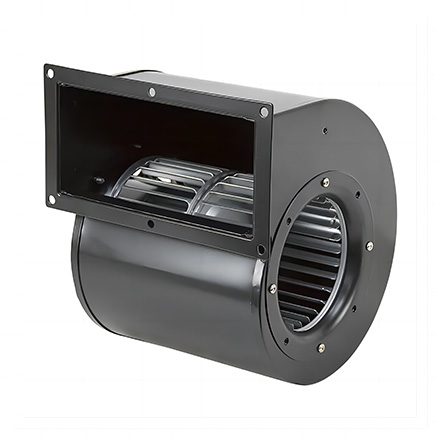

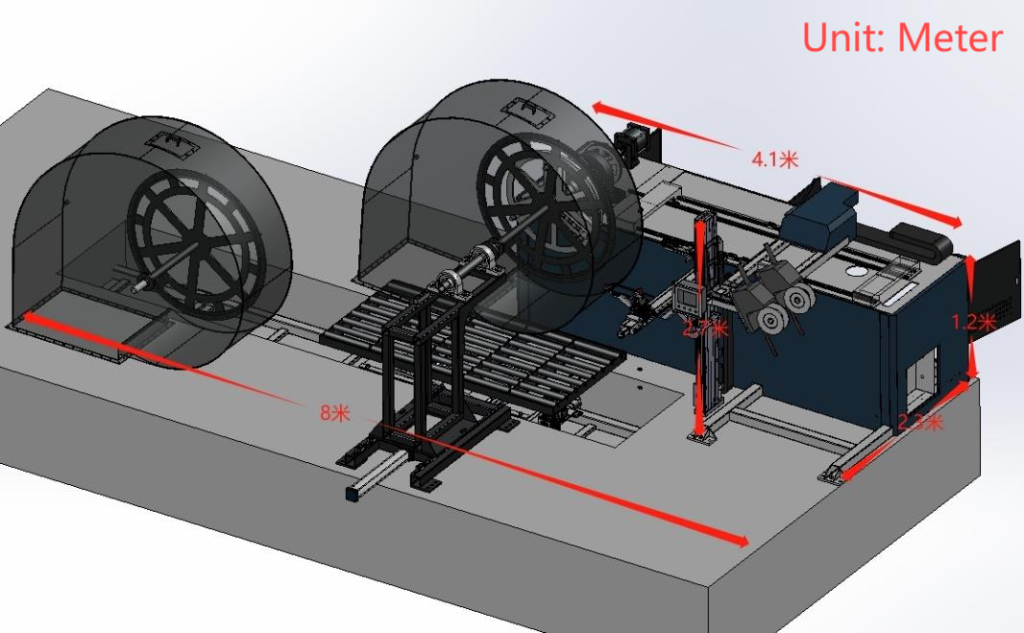

Диапазон сварки корпуса центробежного вентилятора Автоматическая машина для сварки корпуса центробежного вентилятора подходит для обычной углеродистой стали и промышленных материалов из нержавеющей стали! Диаграмма размеров： Минимальный радиус корпуса центробежного вентилятора составляет 280 мм, Максимальный радиус – 1700 мм, Ширина 65-800 мм, Толщина 1,5-5 мм, Вес составляет менее 500 кг.

Диапазон сварки корпуса центробежного вентилятора

Для сварки корпуса центробежного вентилятора Altron используется технология сварки в газовой среде и механическая профилирующая сварка (механическое профилирование требует, чтобы обе стороны корпуса центробежного вентилятора были плоскими и без усиливающих ребер). Оборудование имеет мертвую зону сварки, и механизм механического профилирования не может войти в нее, что приведет к тому, что последняя небольшая секция не сможет быть автоматически сварена.

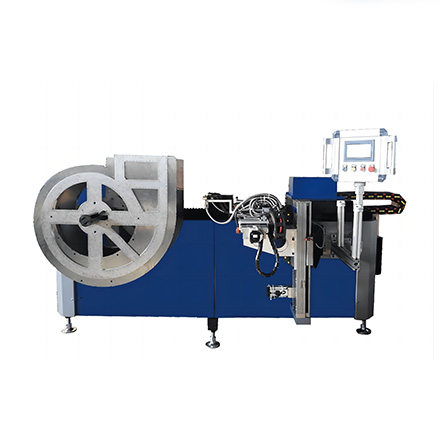

Основные структурные компоненты машины для сварки корпуса центробежного вентилятора 1 Вращающийся шпиндель 2 Сварочная часть 3 Базовая рама 4 Подъемная тележка 5 Вспомогательная рама с приводом

Этапы сварки корпуса центробежного вентилятора

Отладка перед началом работы:

1. Введите необходимые параметры заготовки, такие как толщина материала, минимальный и максимальный диаметры, ширина и другую информацию.
2. Настройте параметры сварочного аппарата и оборудования для подачи проволоки.
3. Закрепите заготовку на вращающемся приспособлении на шпиндельной части! Два способа крепления:
① Пневматический зажим (для корпуса центробежного вентилятора с большей толщиной стенки),
② Дисковое крепление (для корпуса с меньшей толщиной стенки или более крупного и тяжелого центробежного вентилятора).

Процесс сварки:

1. После того, как корпус центробежного вентилятора закреплен, нажмите кнопку запуска, и сварочная часть автоматически перемещается в положение контурной сварки в соответствии с входными параметрами заготовки.
2. Оборудование начинает автоматическую сварку в соответствии с входными данными.
3. После завершения сварки снимите сваренный корпус центробежного вентилятора и сварите следующий корпус.

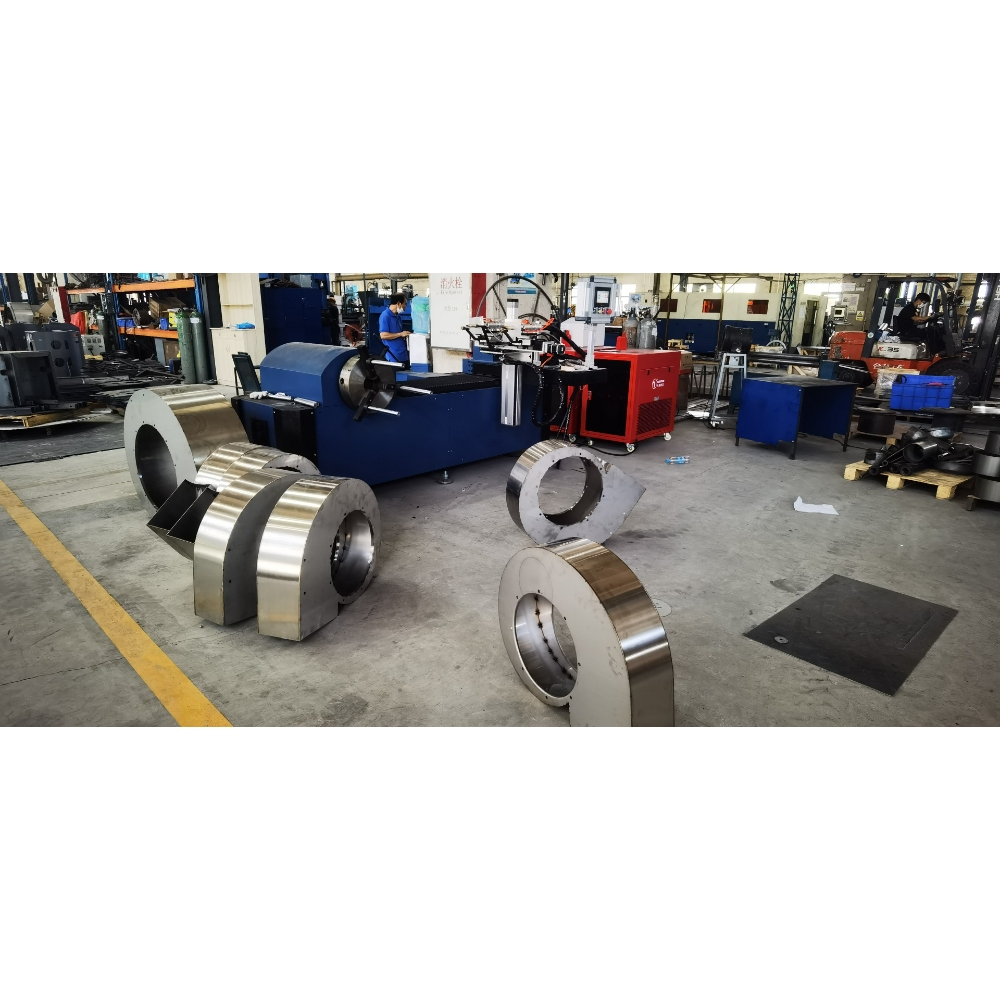

Подгонянное видео сварки корпуса центробежного вентилятора двойного пистолета

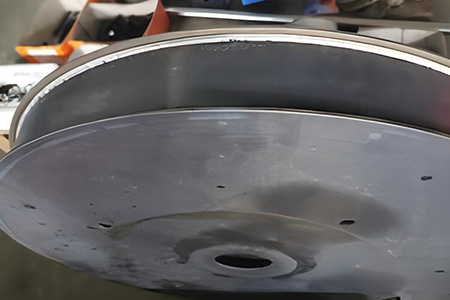

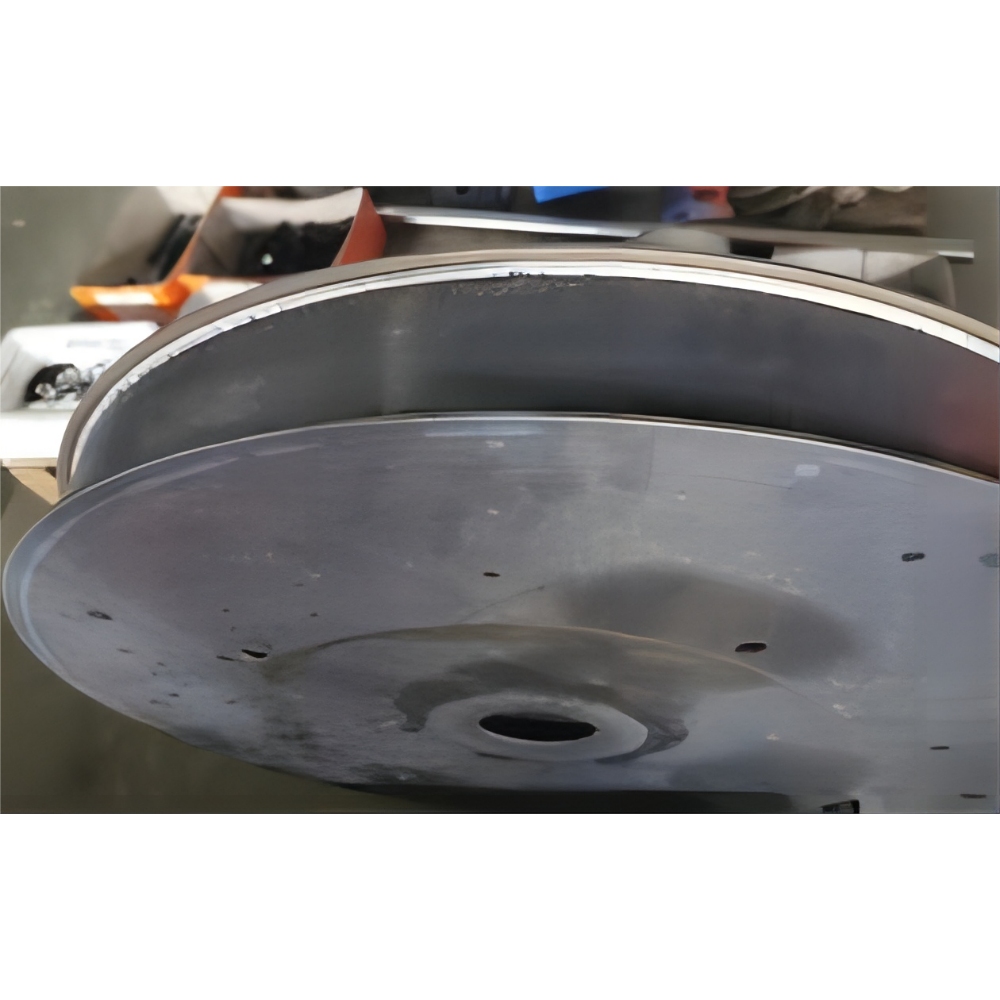

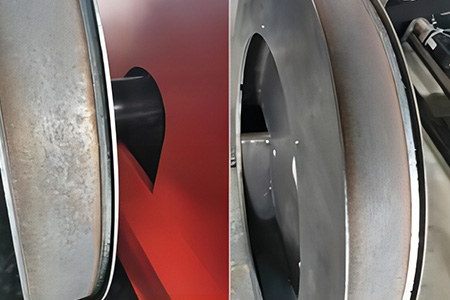

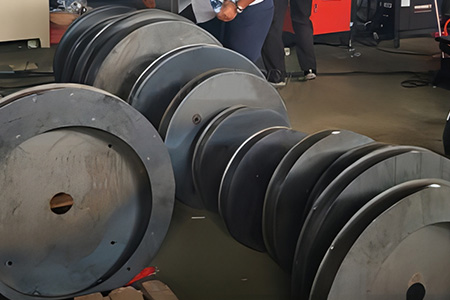

Диаграмма влияния сварки промышленного центробежного вентилятора

Большой диаметр двойной сварочный пистолет промышленный центробежный вентилятор корпус сварки видео
