Токарно-давильный станок с ЧПУ для металла – однороликовый AC600

Однороликовый металлопрядильный станок с ЧПУ – AC600 Введение:

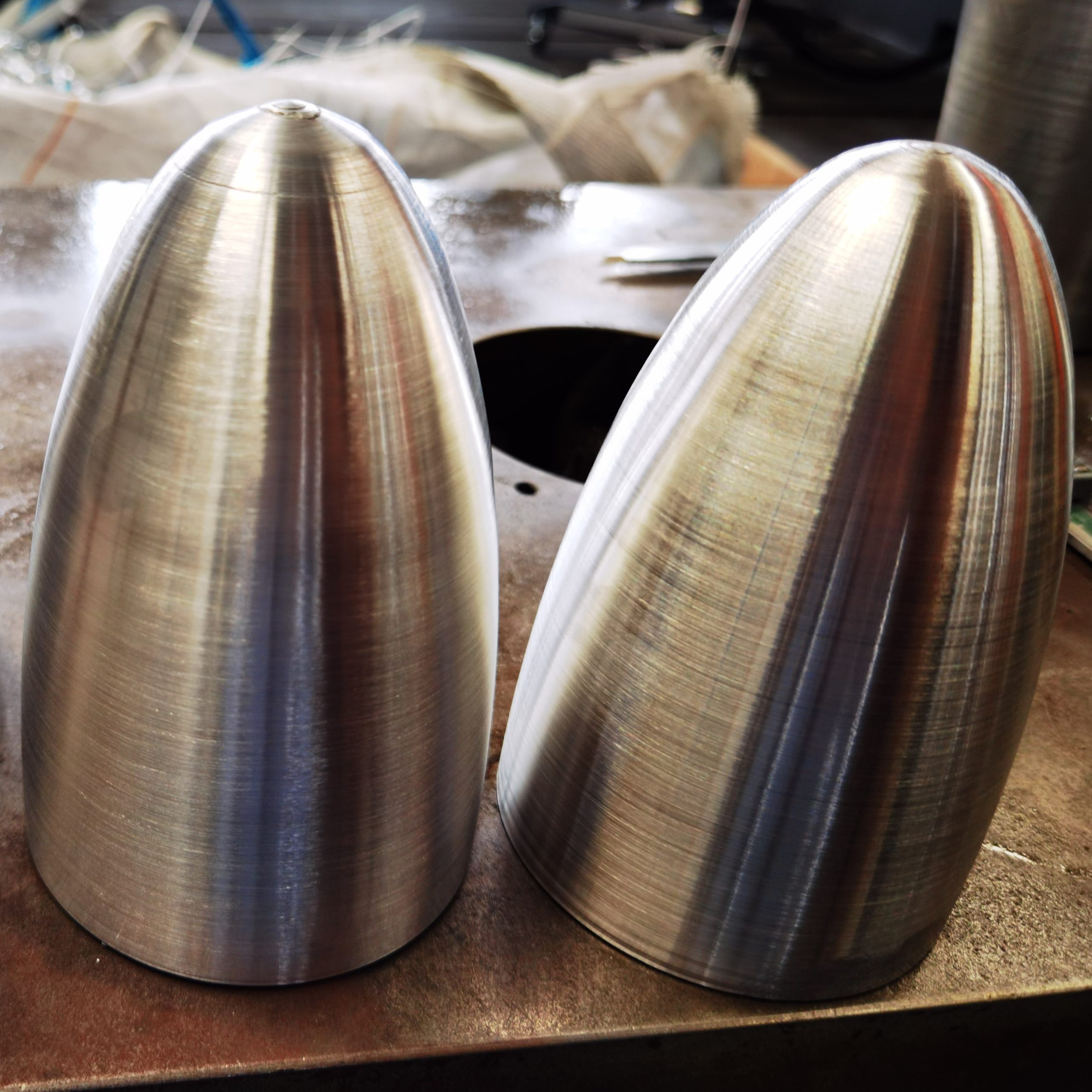

Однороликовый металлопрядильный станок с ЧПУ Altron может вращать различные металлические материалы и подходит для аэрокосмической промышленности, авиационного вооружения, медицины, мебели, освещения, строительства, пожаротушения, музыкальных инструментов, ремесел, автозапчастей, сосудов под давлением и т.д..

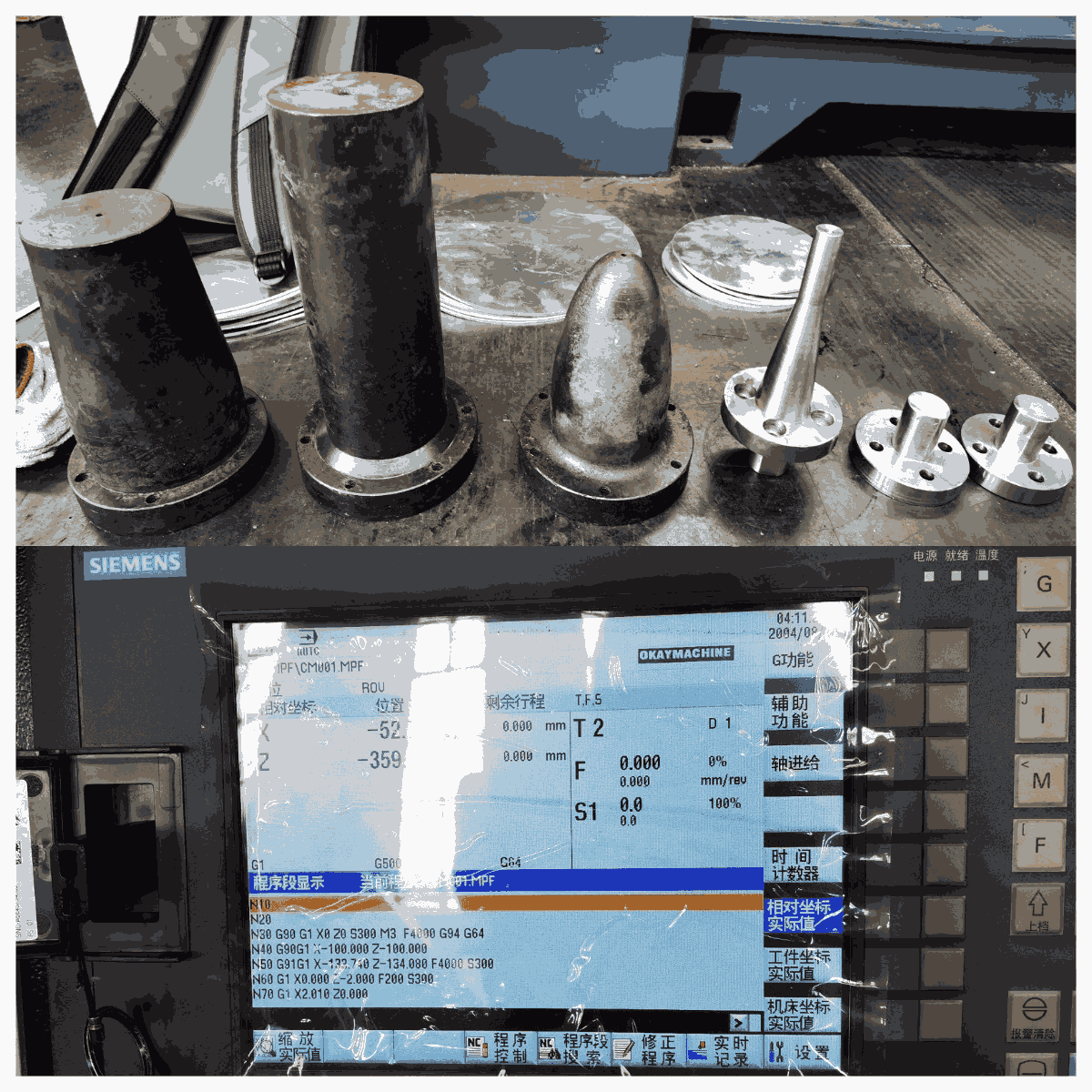

Однороликовая прядильная машина с ЧПУ для металла – AC600 – это многофункциональная прядильная машина с ЧПУ, разработанная компаниями Altron и DG ASSOCIATES из США. В основном она использует концепцию зрелого дизайна Соединенных Штатов. Машина принимает систему ЧПУ Siemens CNC 808D и будет предоставлена с программным обеспечением Altron CNC spinning бесплатно, что эффективно улучшает скорость программирования и оптимизирует сложность машины, управляемой инженерами;
В дополнение к стандартной конфигурации, оборудование также имеет дополнительные конфигурации, такие как верхнее скручивающее колесо, верхний прокатный резак и нижний последующий резак, которые могут быть выбраны в соответствии с фактическими потребностями производства, повышая эффективность прядения!

Рабочее видео прядильного станка

• Металлопрядильная машина с ЧПУ является точной и эффективной, подходит для различных металлических форм；
• Интеллектуальное управление снижает трудозатраты;
• Высокая повторяемость обеспечивает постоянство продукции;
• Многофункциональный и применимый для удовлетворения различных производственных потребностей；
• Энергосберегающие и экологически чистые, снижающие потребление энергии；
• Стабильность и надежность, повышение эффективности производства и качества.

Принцип работы и внедрение прядильного станка с ЧПУ

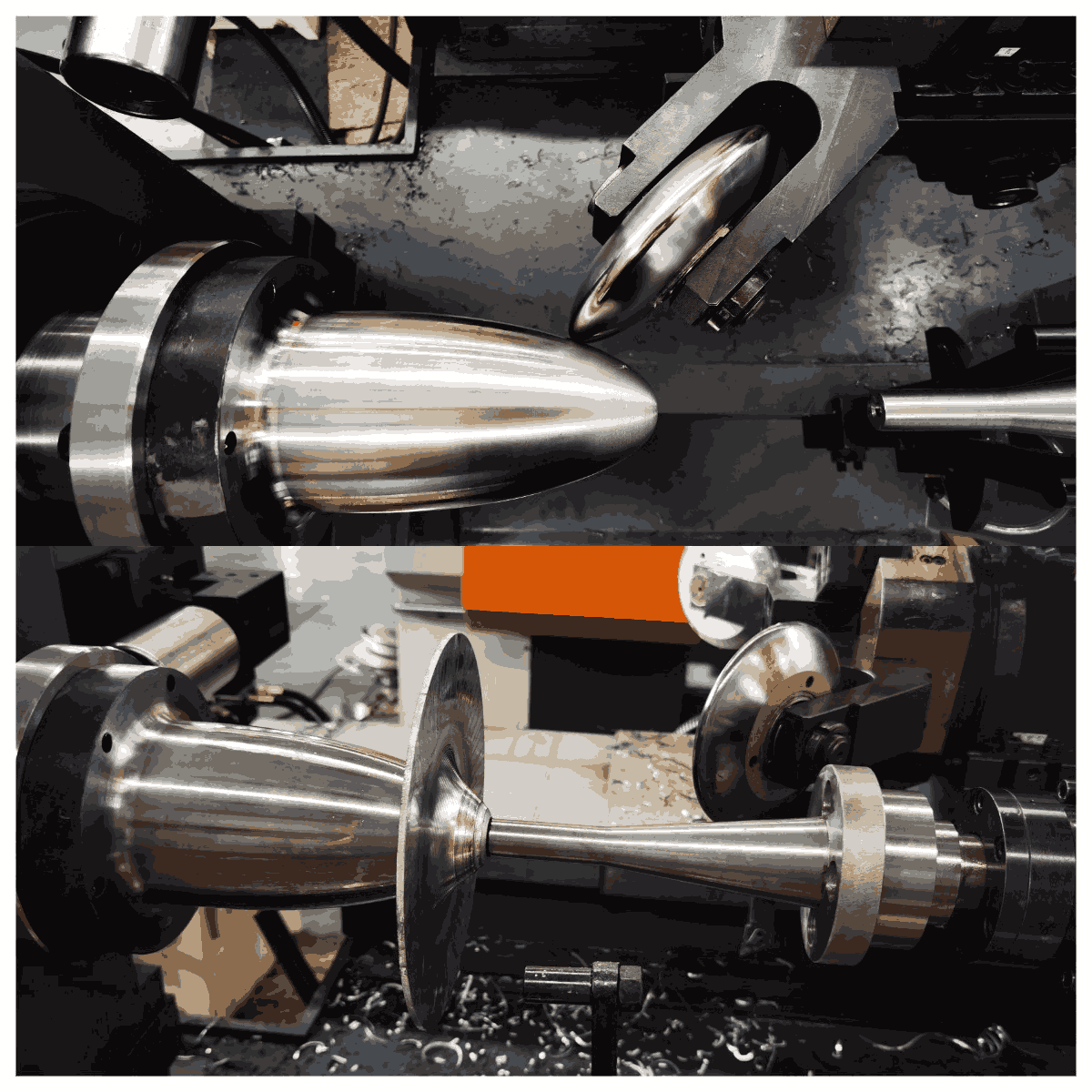

Прядильный станок с ЧПУ – это сложная технология металлообработки, которая изменяет процесс производства вращательно-симметричных деталей. Она заключается в том, что металлические листы или трубы вращаются на прядильном станке с ЧПУ, прикладывая давление через специальный прядильный инструмент, чтобы пластически деформировать их в осесимметричную форму. Этот процесс позволяет создавать сложные геометрические формы с высокой точностью и повторяемостью.

Технологическая схема процесса CNC Metal Spinning и примеры из практики:

Прядение металла с ЧПУ подразделяется на 6 ключевых производственных процессов, которые могут формировать металл в различные цилиндрические формы.

1.Растяжное прядение металла

Растягивающееся прядение металла относится к процессу закрепления металлического листа между пресс-формой и многократного прядения и растяжения металлического прядильного инструмента; металлический лист будет истончен, чтобы соответствовать контуру пресс-формы.

2.Стригальное прядение металла

Стригальное прядение металла подразумевает закрепление металлического листового диска между пресс-формами машины. Когда форма контура изделия представляет собой конус или конус, а односторонний угол должен быть больше 20°, металлическое прядильное колесо выполняет однопроходное вращение на конусной заготовке. Этот процесс требует высокой точности и прочности машины.
Между 20°-30°, толщина листа больше 4MM;
Между 30°-40°, толщина листа больше 1,5MM;
Больше 45°, толщина листа больше 0,8MM;

Формула расчета толщины стенки спиннинга: T(толщина металлического листа) * (Sin* угол конуса A°);
Например: толщина стенки круглого листового материала: 2,0 мм, угол между одной стороной изделия и осью составляет 40°; 2*(Sin*40)=1,28 (данные для справки, различные металлические материалы имеют различную твердость, и зазор между колесом металлического спиннинга и пресс-формой должен быть отрегулирован относительно друг друга)

3.Неккинг вращение металла

Под неккингом подразумевается фиксация металлической трубы или металлической заготовки в специальной пресс-форме или приспособлении и многократное вращение металла на устье или талии металла с помощью металлического прядильного колеса. Этот процесс является особым процессом прядения металла! Он решает проблему, связанную с тем, что машина для раздувания воды и традиционная машина для усадки труб не могут значительно изменить диаметр.

В основном используется в молочных бидонах, химических бочках, баллонах для хранения энергии, водородных баллонах и других сосудах под давлением с высоким давлением и герметичностью!

4.Расширяющееся прядение металла

Расширительное прядение металла подразумевает закрепление металлической трубы или металлической заготовки в специальной пресс-форме или приспособлении, а прядильное колесо многократно расширяет металл от внутренней части заготовки к внешней; этот процесс является менее распространенным в прядении металла, а его конструкция оснастки для пресс-форм относительно сложна! Этот процесс противоположен процессу раскручивания металла, и выбор соответствующего процесса в основном основан на оценке соотношения раскручиваемой части металла и исходной части трубы.

5.Трубчатое прядение металла

Тонкостенное прядение металла относится к фиксации металлической трубы в специальной форме или приспособлении, и несколько наборов симметричных металлических прядильных колес истончают толщину стенки трубы, чтобы увеличить длину металлической трубы! Главной особенностью этого процесса является то, что точность толщины стенки после закрутки металла высока, длина станка велика, а диаметр, как правило, не велик! Точность сборки оборудования довольно строгая, поэтому цена станка намного дороже, чем у обычных прядильных машин. Благодаря способу установки специального прядильного колеса этой машины, этот процесс в основном используется в процессе прядения металла при комнатной температуре.

Этот процесс широко используется в аэрокосмической и военной промышленности, в производстве накопителей энергии, водородных баллонов и других длинных труб.

6.Спин-фланжирование металлического спиннинга

Прядильный станок для обработки металла с отбортовкой подразумевает закрепление металлической бобины большего диаметра на специальном натяжном приспособлении или гидравлическом патроне, а прядильное колесо с вращательной силой затягивает край бобины, приводя заготовку во вращение на главном валу. Отбортовочное прядильное колесо управляется программой для выполнения отбортовки под углом 90° или отбортовки на барабане; этот тип станков обычно имеет функцию градуированной перфорации. После формирования фланца главный вал осуществляет доступ к мощности через сложную муфту, серводвигатель обеспечивает точную индексацию заготовки, а гидравлический механизм пробивки начинает работать после получения сигнала индексации от энкодера.
Spin Flanging Metal Spinning наиболее часто используется в производстве ветровых труб для промышленных осевых вентиляторов и вентиляторов тоннелей и метро.

Резюме Прядение металла с ЧПУ включает в себя множество технических применений, и для конкретных задач подходят различные технологии. Растягивающее, сдвиговое, термоусадочное, расширительное, трубчатое и ротационное фланжирование обеспечивают разнообразные решения для точной и эффективной формовки металла.
Понимание процесса прядения металла поможет вам выбрать технологические варианты производства для изготовления высококачественного металла. Altron также поможет вам подобрать идеальный отдел для формовки металла и автоматическую машину для вашей заготовки!

Преимущества прядильных станков с ЧПУ

Прядильные станки с ЧПУ – это высокоточный процесс металлообработки, который имеет ряд преимуществ перед традиционными методами глубокой вытяжки.

Прядильные станки с ЧПУ способны точно формировать и гарантировать однородность различных металлических материалов в процессе прядения (включая специальные сплавы, такие как алюминий, железо, медь, нержавеющая сталь и титан). Во-вторых, прядение с ЧПУ повышает производительность за счет сокращения времени разработки и минимизации отходов материала. Кроме того, вращение металла на станках с ЧПУ позволяет получать сложные геометрические формы вращения без использования мощных машин и сложных процессов, что значительно снижает производственные затраты.

Особенности прядильного станка с ЧПУ Altron

✔ Система ЧПУ Iemens и приводной двигатель Siemens.
✔ Программное обеспечение для программирования металлопрядильных станков с ЧПУ.
✔ Дополнительно: кондиционер с масляным охлаждением; кондиционер в электрическом шкафу; разделительный трансформатор
✔ Возможность регулировки толщины металлопрядильных изделий: 0.3-25 мм.
✔ Диаметр металлопроката: 0-3800 мм.
✔ Визуализация траектории металлопроката.
✔ Бесплатное руководство по технологии металлопроката.
✔ Поддерживает горячее вращение металла.
✔ Поддерживает вращение с циркуляцией воды.
✔ Мощная револьверная головка для вращения металла; может резать, поворачивать, нарезать бусины, отбортовывать,
✔ Механизм водяного охлаждения прядильных инструментов.
✔ Шпиндель оснащен вырубным механизмом/сервошпинделем.
✔ Шпиндель оснащен поворотным цилиндром и гидравлическим креплением патрона.

Программное обеспечение для программирования Cnc Spinning:

Функция：

• Синхронное создание программы для двух прядильных колес
• Защита технологических полей для машины

Преимущества:

• Удобная и быстрая функция автоматической генерации кода
• Автоматическое генерирование G-кода
• Автоматическая настройка скорости подачи для различных видов отслеживания
• Автоматическая настройка скорости вращения шпинделя для различных вариантов отслеживания
• Выборка кривых неизвестной поверхности пресс-формы
• Выбор типичных точек для неизвестной поверхности пресс-форм

Altron предоставляет бесплатное программное обеспечение для прядильных станков с ЧПУ; программное обеспечение для автоматического программирования прядильных станков с ЧПУ может скомпилировать траекторию поперечной прядильной траектории CAD в G-код и установить скорость подачи прядильного материала F, скорость шпинделя S, скорость возврата к нулю G0 F, смещение начальной точки, компенсацию зазора и инструкции синхронизации двух колес. Программное обеспечение имеет функцию моделирования траектории, которая может четко определить местоположение проблемы, что позволяет инженерам прядильных станков с ЧПУ легче управлять машинами Altron.

Дополнительная система управления записью и перепрограммированием прядильного станка

• Может использоваться со всеми типами системы Siemens и другими брендами системы ЧПУ
• Функция защиты пресс-формы позволяет предотвратить повреждение пресс-формы во время прядения
• Контуры прядильных форм могут быть введены с помощью G-кода или чертежа DXF
• Программа записи может генерировать G-код непосредственно для обработки деталей прядильной формы
• Созданная программа может быть изменена на G-код, используемый непосредственно для работы станка
• Программа записи может генерировать файлы DXF для анализа или модификации
• Количество предложений в программе для каждого продукта может достигать 100 000
• Система с функцией WIFI

Система программирования прядильных машин с записью и воспроизведением представляет собой набор программных и аппаратных систем ЧПУ, разработанных для инженеров ручного прядения.
Аппаратная часть системы состоит из промышленного компьютера с системой WINCE, ПК с системой WIN7 и 360-градусной качалки Холла.
Специальная система программирования прядильных машин обладает сильной способностью защиты от помех и стабильной работой. Траектория движения прядильного ролика контролируется кулисой. Во время процесса прядения траектория движения прядильного колеса может быть отрегулирована в любое время в соответствии с деформацией и отскоком материала. Система записывает все данные о прядении, такие как траектория и скорость, чтобы автоматически генерировать программу прядения с ЧПУ для деталей, что позволяет создать вспомогательную систему для предотвращения ручного прядения.

Видео с завода Altron

AC600-Single Roller CNC Metal Spinning For Furniture может вращать различные металлические материалы и подходит для мебельной, светотехнической и ремесленной промышленности.

Параметры конфигурации станка

Технический индекс

Шариковый винтовой стержень
