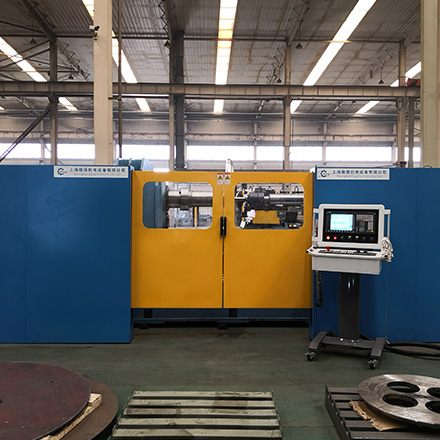

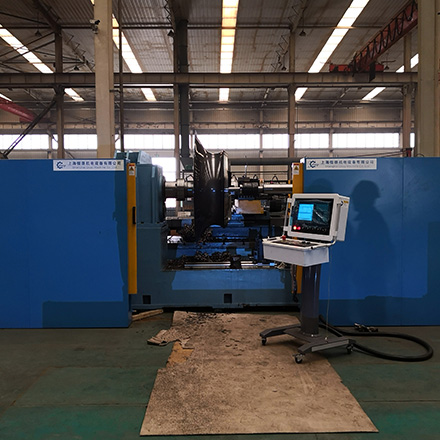

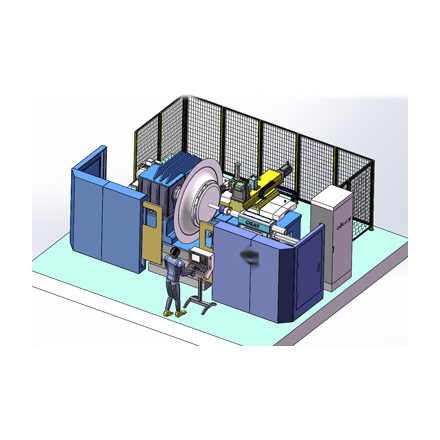

Станок для ротационной вытяжки металла с ЧПУ – однороликовый AC2000

Однороликовый металлический прядильный станок с ЧПУ – AC2000 Введение:

Однороликовый металлический прядильный станок с ЧПУ AC2000 – это более крупный металлический прядильный станок с ЧПУ, который может обрабатывать круглые материалы диаметром 2050 мм; он может охватывать промышленные воздуходувки и центробежные вентиляторы:
Воронка воздухозаборника: диаметр: около 1750 мм, высота: 400 мм;
Обтекатели рабочего колеса: диаметр 1900 мм, высота: 200 мм;

Улучшение качества промышленных воздуходувок и центробежных вентиляторов

При производстве крупных промышленных вентиляторов он заменяет традиционный гидравлический или прокатный процесс, значительно повышая качество и точность комплектующих;

Ядро хорошего промышленного центробежного вентилятора:

энергоэффективность, объем воздуха, давление воздуха, шум и вибрация, срок службы и окружающая среда;

Технология расчета промышленного вентилятора:

• Дуговой профиль кожухов крыльчатки играет роль в сборке крыльчатки и прочности сварки лопастей Ключ;
• Зазор между воронкой воздухозаборника и рабочим колесом, слишком большой зазор влияет на эффективность вентилятора;

Решения для улучшения качества промышленных вентиляторов путем отжима:

• На прядильном станке с ЧПУ изготавливаются кожухи рабочего колеса, чтобы размер дуги соответствовал проектным чертежам;
• Прядильный станок с ЧПУ делает воронку воздухозаборника, чтобы обеспечить размер и общую высоту устья, что делает процесс сборки центробежного вентилятора более эффективным;

Преимущества аксессуаров для промышленных вентиляторов, изготовленных методом спиннинга:

Небольшие инвестиции в пресс-формы, всего 10% от стоимости пресс-форм для глубокой вытяжки;
Одноразовая формовка, отсутствие сварочных швов, высокая прочность и качество внешнего вида;
Экономия материалов, таких как кожухи крыльчатки, нижний материал, отрезанный после вращения, может производить следующую модель аксессуаров;
Высокая точность, изготовление твердых пресс-форм по основным размерам;

Рабочее видео металлической прядильной машины с ЧПУ

Решения по технологии прядения для воздуходувок и центробежных вентиляторов

Индивидуальные промышленные вентиляторы – это тенденция рынка. Каждый производитель промышленных вентиляторов надеется, что производимые им вентиляторы отличаются от чертежей других заводов, а их производительность и энергоэффективность должны быть лучше, чем у других марок промышленных вентиляторов!
В результате инженеры производителей промышленных вентиляторов постоянно оптимизируют и улучшают основные аксессуары; прежде чем начать производство, они должны быть протестированы в лаборатории вентиляторов для достижения энергоэффективности! В этом заключается уникальное преимущество прядильной машины: будь то производство образцов аксессуаров для промышленных вентиляторов или массовое производство, прядильная машина может гибко решить эту задачу!

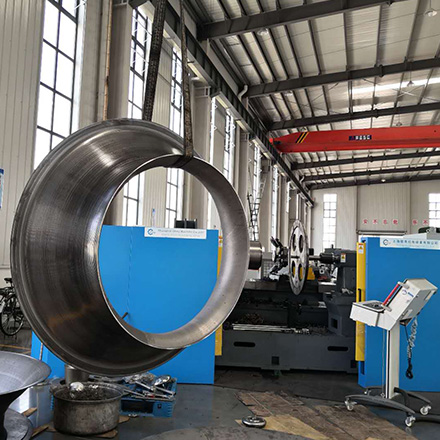

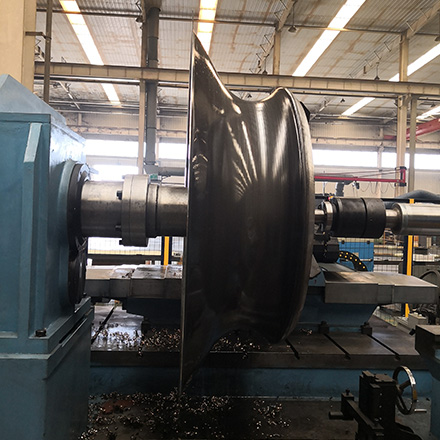

Прядильный станок с ЧПУ для воздухозаборника центробежного вентилятора:

Прядильный станок с ЧПУ Altron поддерживает простой процесс прядения пресс-формы, обычно известный как бесформенный металл M; потому что форма воронки воздухозаборника имеет достаточную прочность для достижения полого прядения:

Бездисковый металлический спиннинг для впуска воздуха промышленного вентилятора Описание шага:

• Установите удлиненную соединительную втулку на главный вал, чтобы обеспечить достаточное расстояние для вращения полого стержня;
  На переднем конце соединительной втулки установлена съемная простая позиционирующая пластина для контроля диаметра торцевой поверхности воздухозаборника;
• Форма воронки воздухозаборника контролируется программой траектории прядения с ЧПУ. Различные металлические материалы имеют разные коэффициенты отскока. Требования к размерам, указанные в чертежах конструкции промышленного вентилятора, выполняются путем изменения данных последней короткой программы прядения;
• Контроль высоты воронки воздухозаборника осуществляется с помощью гидравлического устройства обратного ролика прядильной машины Altron. Когда продукт сформирован, гидравлический ролик продвигается вперед, и датчик достигает заданного положения Датчик срабатывает, цилиндр прекращает движение и сохраняет давление, а колесо прядильного инструмента с ЧПУ программируется на вращение фланцевой кромки воздухозаборника;
• Можно выбрать механизм пробивки с индексацией; кромка фланца воздухозаборника индексируется и пробивается (замените двигатель сервошпинделя и добавьте механизм пробивки);
• Наконец, револьверная головка поворачивается, и режущий инструмент используется для резки с торца воздухозаборника;
• Последовательность установки: удалите нижние отходы, гидравлическая задняя бабка помогает отделить пресс-форму и снимает воронку воздухозаборника;
• Завершите единичное производство воронки воздухозаборника, когда рабочий поместит материал и нажмет программу запуска, машина автоматически выполнит серийное производство!

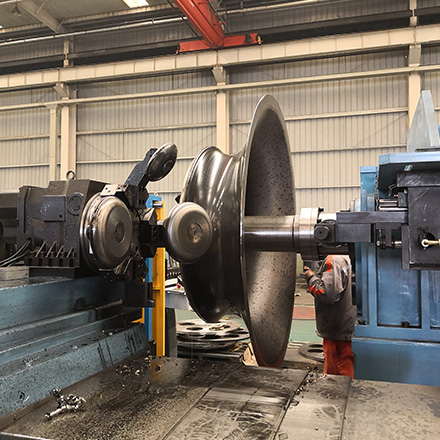

Вращение с ЧПУ для кожухов крыльчатки центробежного вентилятора

Процесс прядения металла для кожухов крыльчатки намного проще, чем для входных воронок. Существует два основных варианта: вращение в твердой форме и вращение без формы:

Прядение твердых форм:

• Инвестиции в пресс-форму относительно высоки, подходят для деталей, которые можно стабильно производить в больших количествах;
• Точность внутреннего контура высокая, а точность сварки и сборки лопастей крыльчатки выше;
• Операция прядения проще для производственных рабочих;

Бесформенное прядение:

• Стоимость пресс-формы низкая и может быть практически проигнорирована! Подходит для разработки образцов и мелкосерийного производства;
• Хорошая эффективность разработки, вам нужно только сделать простой позиционирования пластины, чтобы сделать образцы!

Если вы планируете или производите воздуходувки и центробежные вентиляторы, пожалуйста, свяжитесь со мной, и инженеры Joby предоставят вам подробный план.
