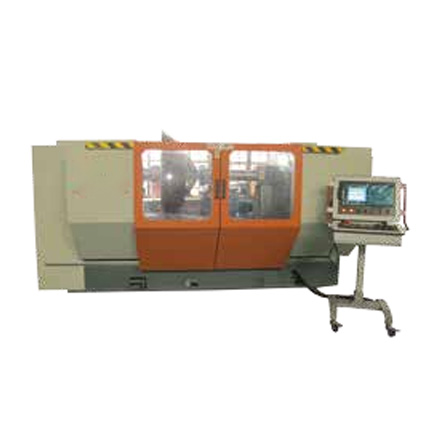

Токарно-давильный станок с ЧПУ для металла – однороликовый AC1600

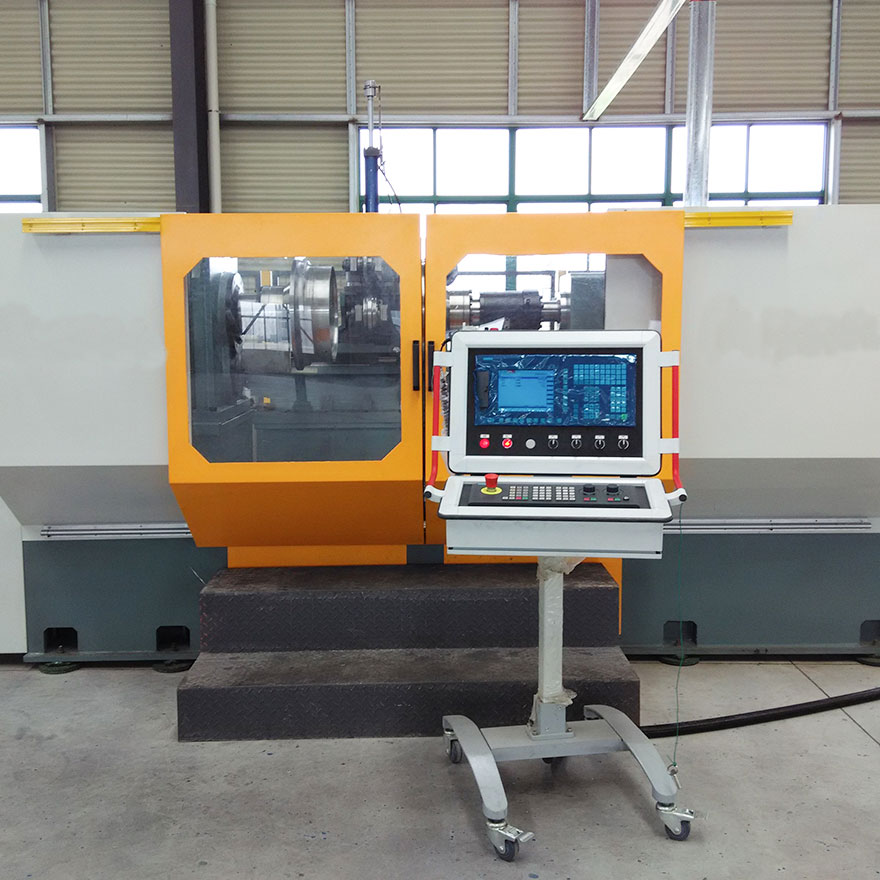

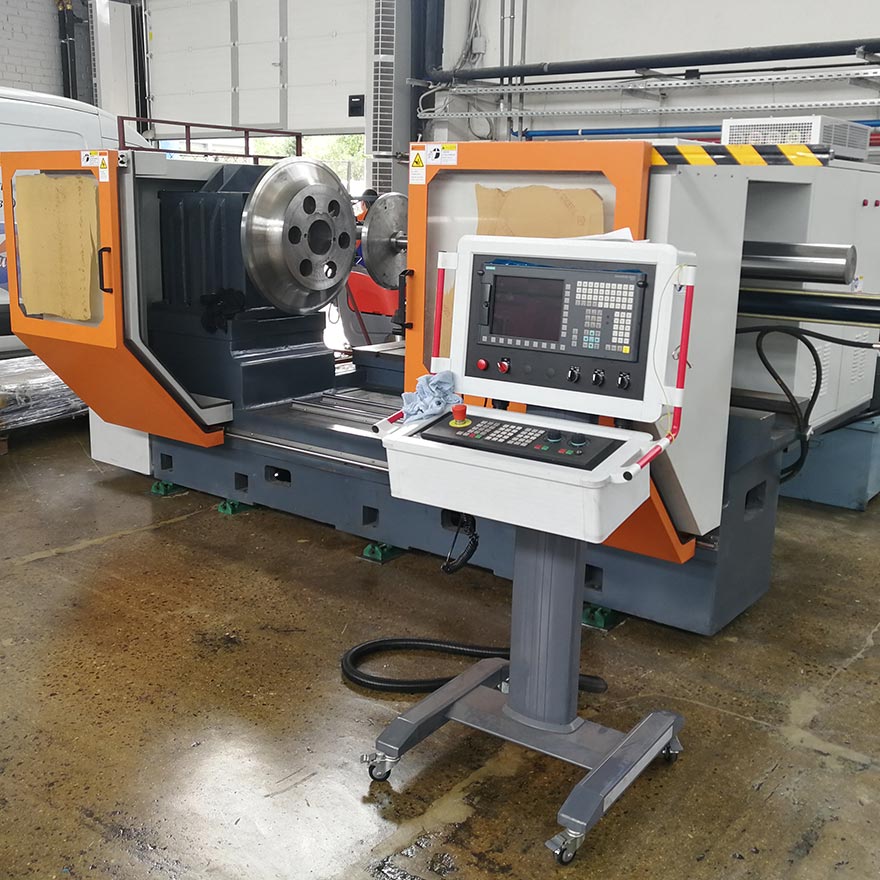

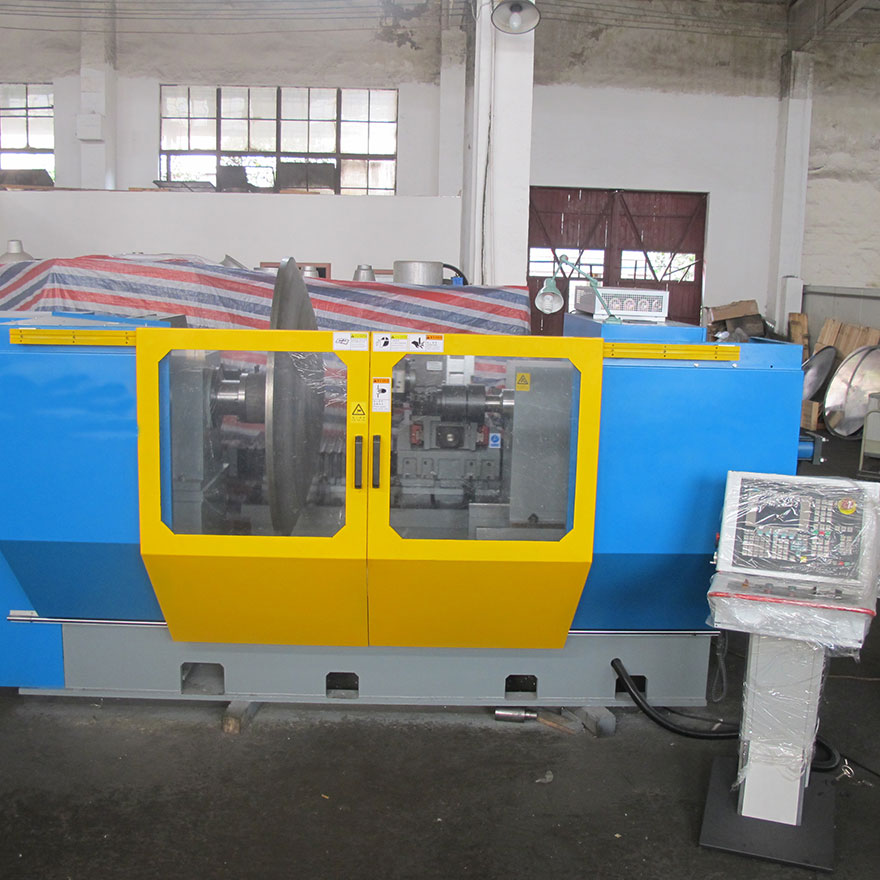

Одновалковая формовочная машина с ЧПУ -AC1600 Введение:

Одновалковая металлопрядильная машина с ЧПУ AC1600 была разработана в 2009 году, и первая машина была продана производителю вентиляторов в Малайзии. После более чем десяти лет производства и эксплуатации, машина в настоящее время находится в хорошем состоянии, и только смазочные подшипники и другие аксессуары были заменены, которые являются смазочными износостойкими деталями! Это прядильная машина с ЧПУ, имеющая историческое значение в прядении!
Машина претерпела несколько поколений модернизаций, и ее производительность стала еще лучше! AC1600 широко приобретается производителями промышленных вентиляторов; так как большая партия аксессуаров для вентиляторов обычно находится в диапазоне диаметра 1200 мм, то есть материал диска имеет диаметр около 1500 мм, эта машина очень подходит для производственных нужд фактических фабрик вентиляторов:

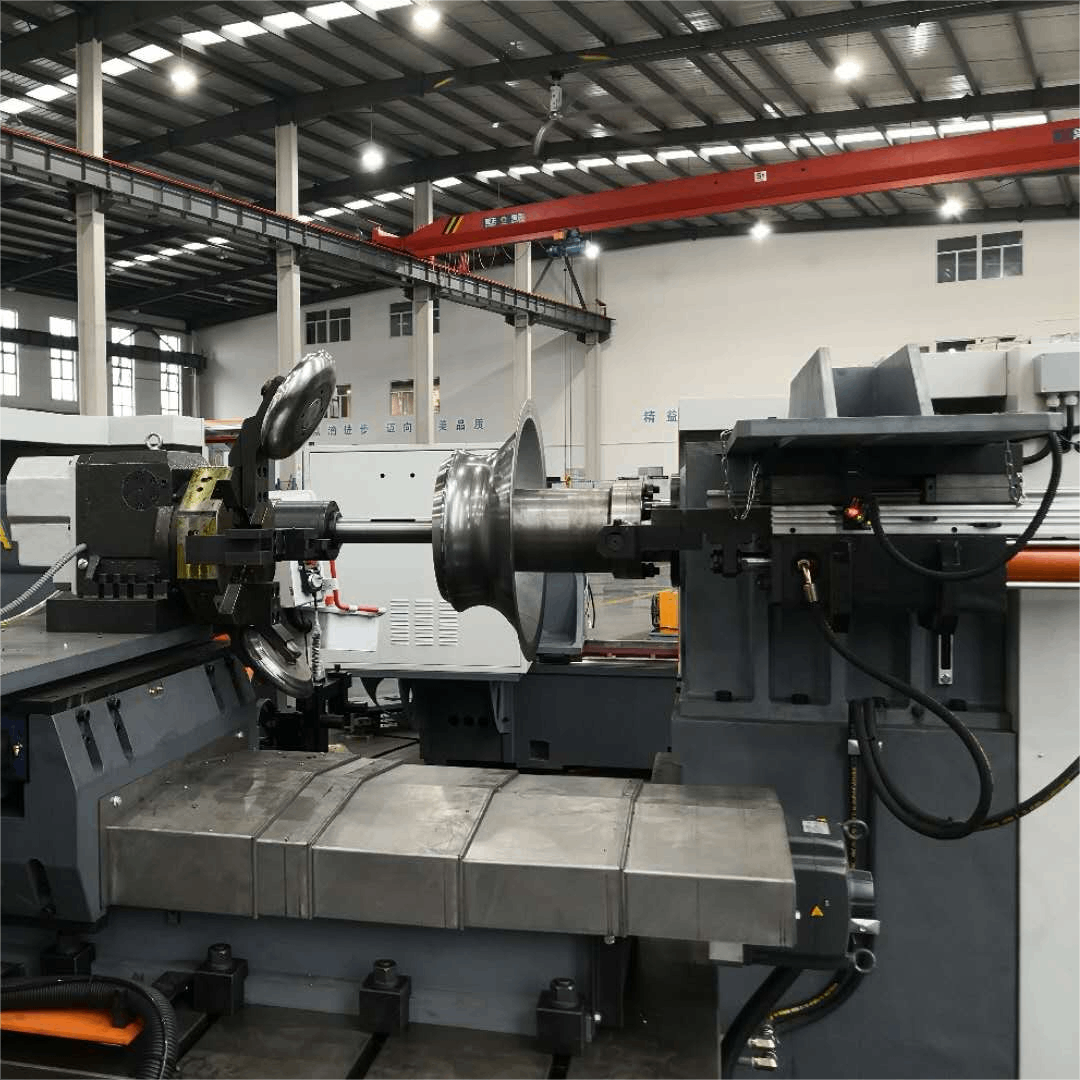

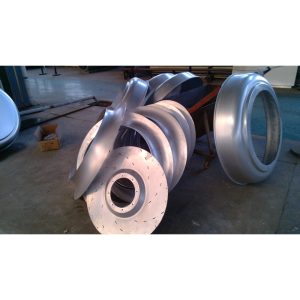

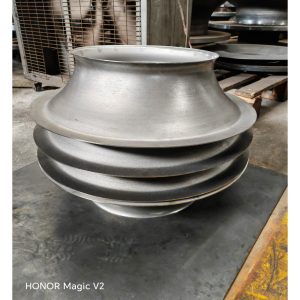

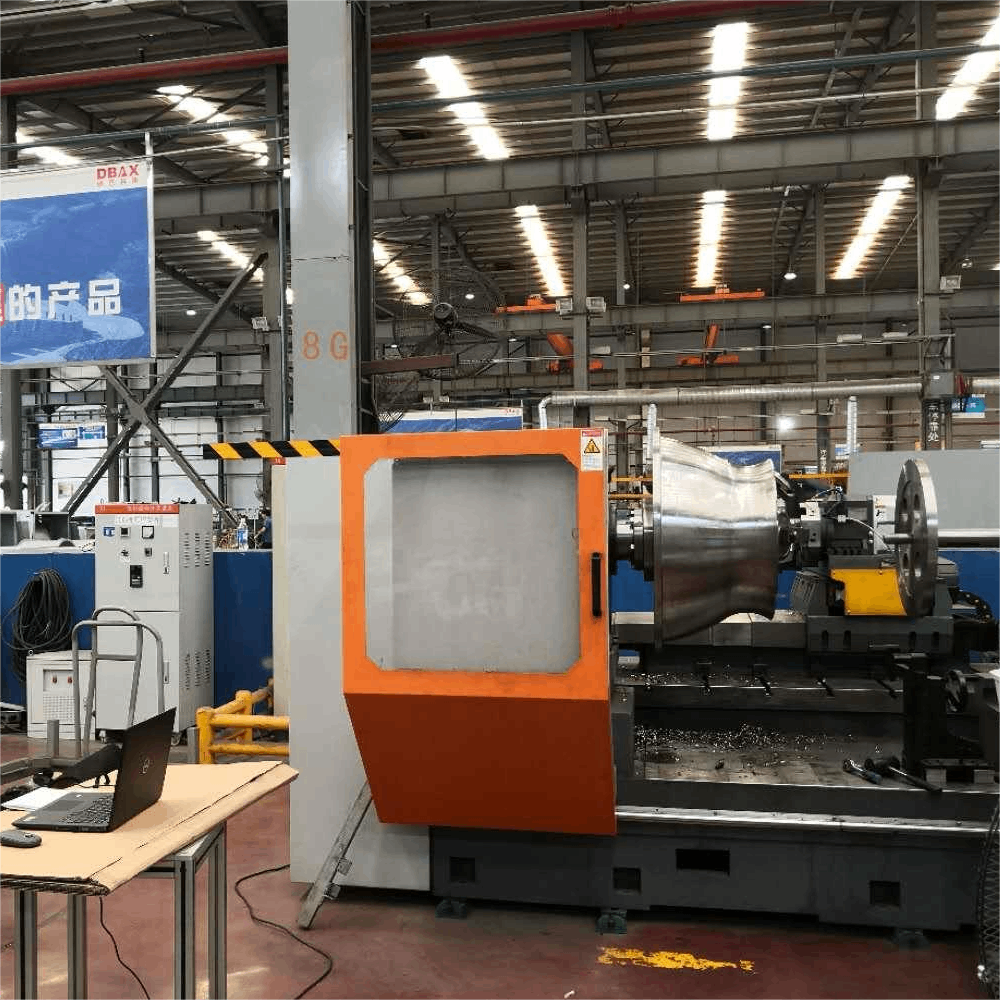

• Центробежные вентиляторы：Воздухозаборная воронка, кожух рабочего колеса;
• Осевой вентилятор： Воздухосборники, направляющий кожух, ступица рабочего колеса, колокольная горловина;
• Вентилятор смешанного потока: ступица рабочего колеса, кожух рабочего колеса;

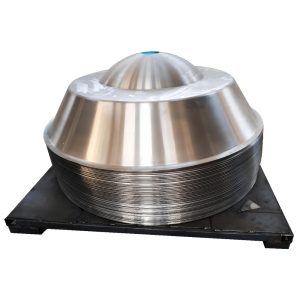

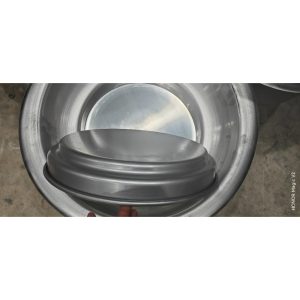

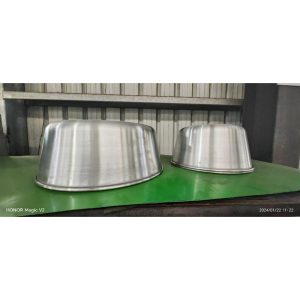

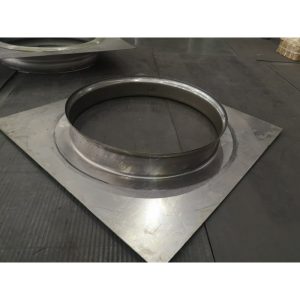

• Крышный вентилятор: дождевой колпак, крышка двигателя, обтекатель крышного вентилятора, бордюрный колпак,

И многие другие специально настроенные промышленные вентиляторы, промышленные кондиционеры и вентиляционные аксессуары; количество настроенных промышленных вентиляторов очень мало, и использование CNC прядильной промышленности может сэкономить много стоимости пресс-формы и временных затрат.

Рабочее видео прядильной машины

Прядильные технологии для крышных вентиляторов

В настоящее время прядильные станки с ЧПУ и другое металлообрабатывающее оборудование компании Altron используют более 300 производителей промышленных вентиляторов. Мы обладаем абсолютным опытом в области прядения металла и отбортовки металла для промышленных вентиляторов!

Будь то специализированный станок с ЧПУ или стандартный металлический прядильный станок с ЧПУ, мы используем реальный производственный опыт, чтобы помочь клиентам оценить осуществимость и успешность плана! Мы поможем вам устранить больше рисков перед продажей, чтобы обеспечить плавный ход вашего проекта!

Это преимущество, которого нет у других производителей металлопрядильных станков с ЧПУ! Когда вы предложите новый процесс производства, мы протестируем и проверим его в соответствии с реальной ситуацией!

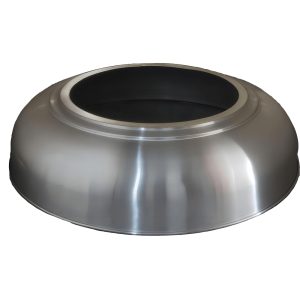

CNC Spinning для производства крышных вентиляторов:

Большинство основных материалов крышных вентиляторов – алюминий или алюминиевые сплавы. В большинстве случаев они применяются на больших высотах, поэтому вес и прочность очень важны!

Прядильные характеристики металлического алюминия очень стабильны. Прочность алюминия на разрыв невысока, всего около 230 МПа, но многие сценарии применения требуют сильных условий работы; например, рабочие колеса из алюминиевого сплава должны непрерывно работать на высокой скорости. В этом случае при производстве и проектировании необходимо использовать материалы из алюминиевого сплава. Во многих отечественных промышленных вентиляторах используются материалы из алюминиевого сплава серии 3003 или 5052.

Для обтекателей крышных вентиляторов обычно используется алюминий 1060 или 1070, известный как чистый алюминий. Этот аксессуар в основном направляет ветер и является недвижной частью. Обычная толщина стенки составляет не менее 0,9 мм, а диаметр данных крышных вентиляторов – около 1200!

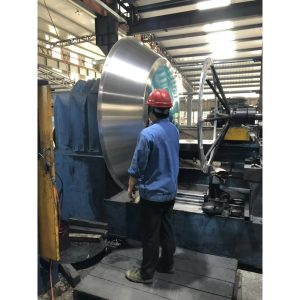

Поскольку алюминиевые крышные вентиляторы широко используются в США, Северной Америке, Европе и других регионах, требования к качеству внешнего вида также высоки. Во время процесса прядения завод обычно вручную удаляет прядильное масло до его завершения, а затем выполняет ручную полировку поверхности! (Алюминий имеет низкую температуру плавления. Длительное трение приведет к окислению алюминиевой пудры на поверхности заготовки. В это время, добавив немного дизельного топлива, можно добиться очень хорошего эффекта отделки).

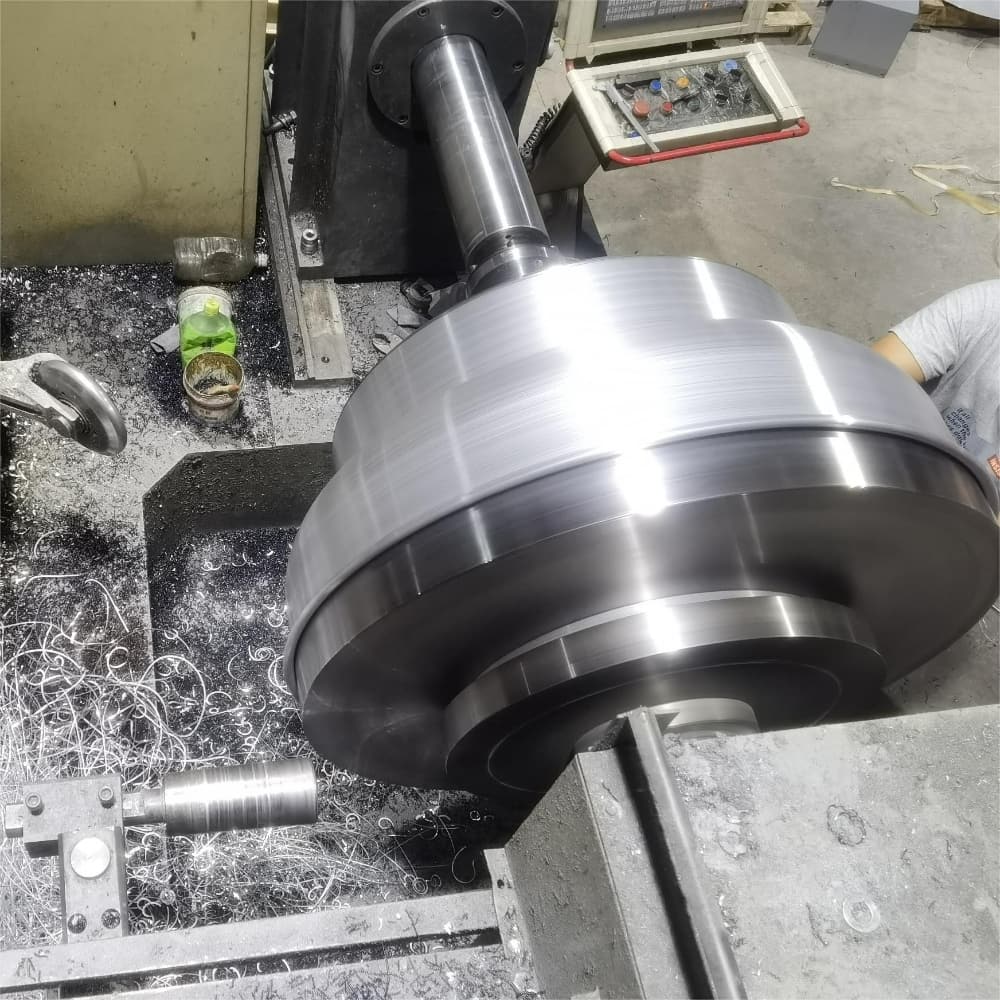

Дизайн и производство прядильных форм для алюминиевых крышных вентиляторов

Прядильная конструкция и металлическое решение для крышных вентиляторов, дующих вверх: Нижняя часть ветряной трубы представляет собой фланцевое отверстие диаметром около 50-60 мм;
Если диаметр обрабатывается металлическим спиннингом с диском, он должен быть обработан лазерной резкой или индивидуальной штамповкой на более позднем этапе, что очень сложно и громоздко, и эффективность значительно снижается!
Фланцевое отверстие вырезается до процесса спиннинга, а затем выполняется процесс металлического спиннинга, и проблема распалубки не может возникнуть. Из-за функции пневматической распалубки обычной прядильной машины невозможно создать давление газа между формой и продуктом!

Решение: Как показано на рисунке,

• Разработайте нижнюю часть пресс-формы в виде отдельного подвижного фланца; при увеличении размера необходимо уменьшить вес, учитывая при этом силу давления и позиционирования фланца;
• Разработайте позиционирующий паз между фланцем диска и нажимной плитой задней бабки, установите диск на упор задней бабки и разработайте механизм быстрой фиксации в среднем фланце для облегчения быстрого производства;
• Создайте коническую направляющую в главном положении пресс-формы, чтобы гидравлическая задняя бабка не подвергалась воздействию силы тяжести при движении вперед, в результате чего фланцевое отверстие аксессуара окажется не по центру внешнего диаметра изделия;
• Когда процесс прядения завершен, функция обдува и функция отвода цилиндра задней бабки работают одновременно, чтобы отделить кожухи крышного вентилятора от формы для прядения.

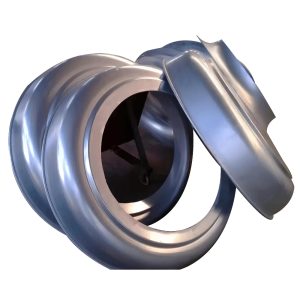

Другие части крышного вентилятора с ЧПУ

Если вы планируете или производите крышные вентиляторы, пожалуйста, свяжитесь со мной, и инженеры Joby предоставят вам подробный план.

Видео с завода Altron

Параметры конфигурации станка

Технический индекс
