Линия прокатки и сварки для цилиндров осевых вентиляторов и воздуховодов

Прокатно-сварочная производственная линия Altron в основном производит цилиндрические металлические бочки, которые широко используются в промышленных вентиляционных каналах, вентиляционных каналах, каналах осевых вентиляторов, противопожарных каналах, резервуарах для хранения воды, цилиндрических бочках и других отраслях промышленности; она может быть настроена для производства различных материалов: нержавеющей стали, алюминия, железа, меди, углеродистой стали и других специальных материалов цилиндрических прокатных бочек, сварочных автоматических производственных линий.

Основные функции производственной линии для прокатки и сварки AC-JH 1500:

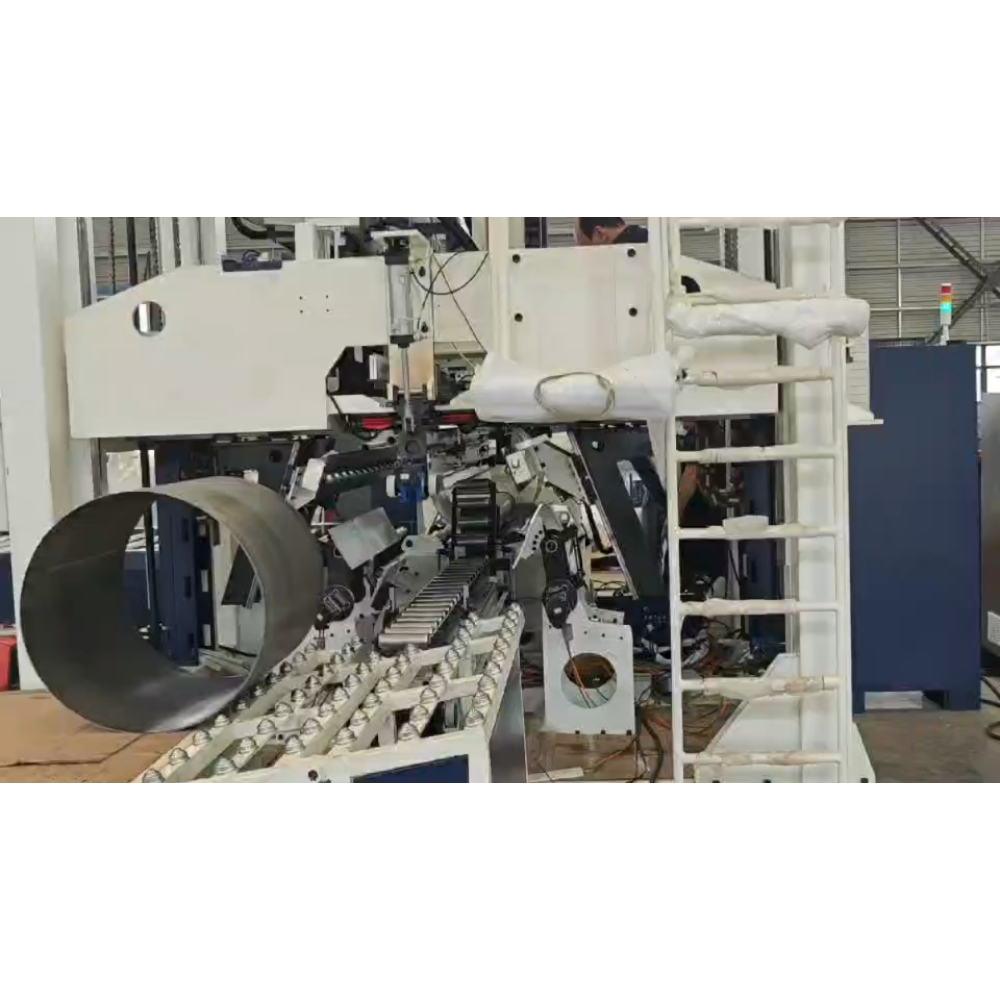

Загрузка листов Автоматическая прокатка Автоматическая сварка швов Автоматическое удаление материала Производственная линия занимает площадь 13 метров в длину, 8 метров в ширину и 3 метра в высоту! Общий вес 12 тонн! Сварка осуществляется в среде защитного газа, а защитный газ — 80%Ar+20%CO2; сварка выполняется снаружи; погрешность несоосности торцов с обеих сторон: в пределах плюс-минус 2 мм! Сварка должна быть прочной, шов — равномерным, сквозной сварки не должно быть!

Процесс производственной линии прокатки и сварки

Видео о производственных линиях прокатки и сварки

Диапазон обработки: диаметр 600-1350 мм, высота 530-1000 мм, толщина стенки 2-5 мм из углеродистой стали!
Сварка осуществляется в среде защитного газа, а защитный газ — 80%Ar+20%CO2; сварка выполняется снаружи; погрешность несовпадения торцевой поверхности с обеих сторон: в пределах плюс-минус 2 мм! Сварка должна быть прочной, шов — равномерным, сквозной сварки не должно быть!

Ритм и эффективность производственной линии: скорость подачи 100 мм/с, скорость прокатки 50 мм/с, скорость сварки 12 мм/с, в соответствии с эффективностью производства материалов из углеродистой стали: диаметр 908, высота 900, толщина 3,5 мм, общая эффективность производственной линии заключается в том, чтобы завершать сварку одной аэродинамической трубы каждые 3 минуты!

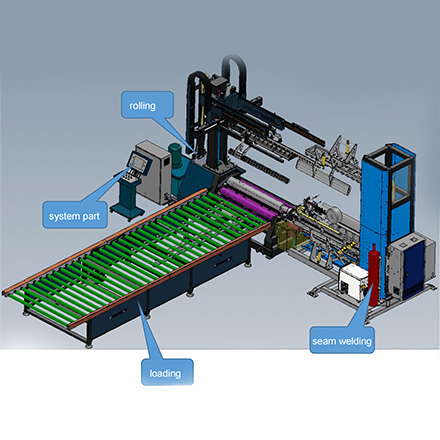

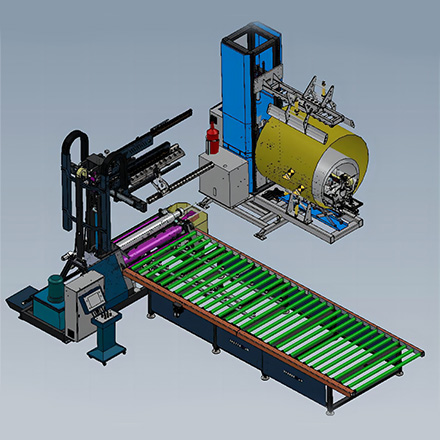

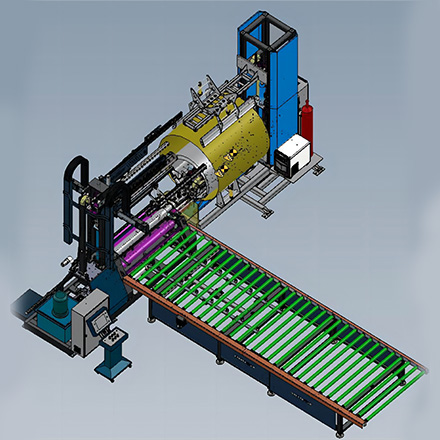

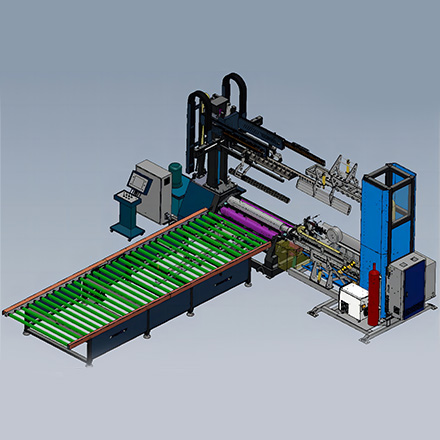

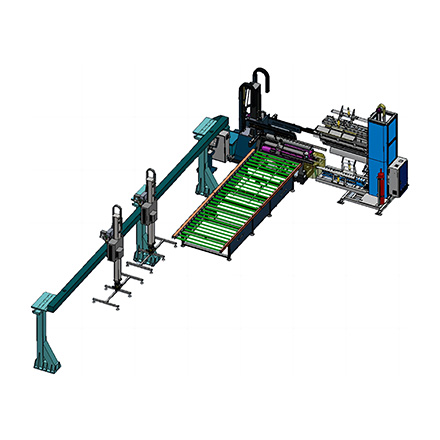

Введение в автоматизированные производственные линии для прокатки и сварки

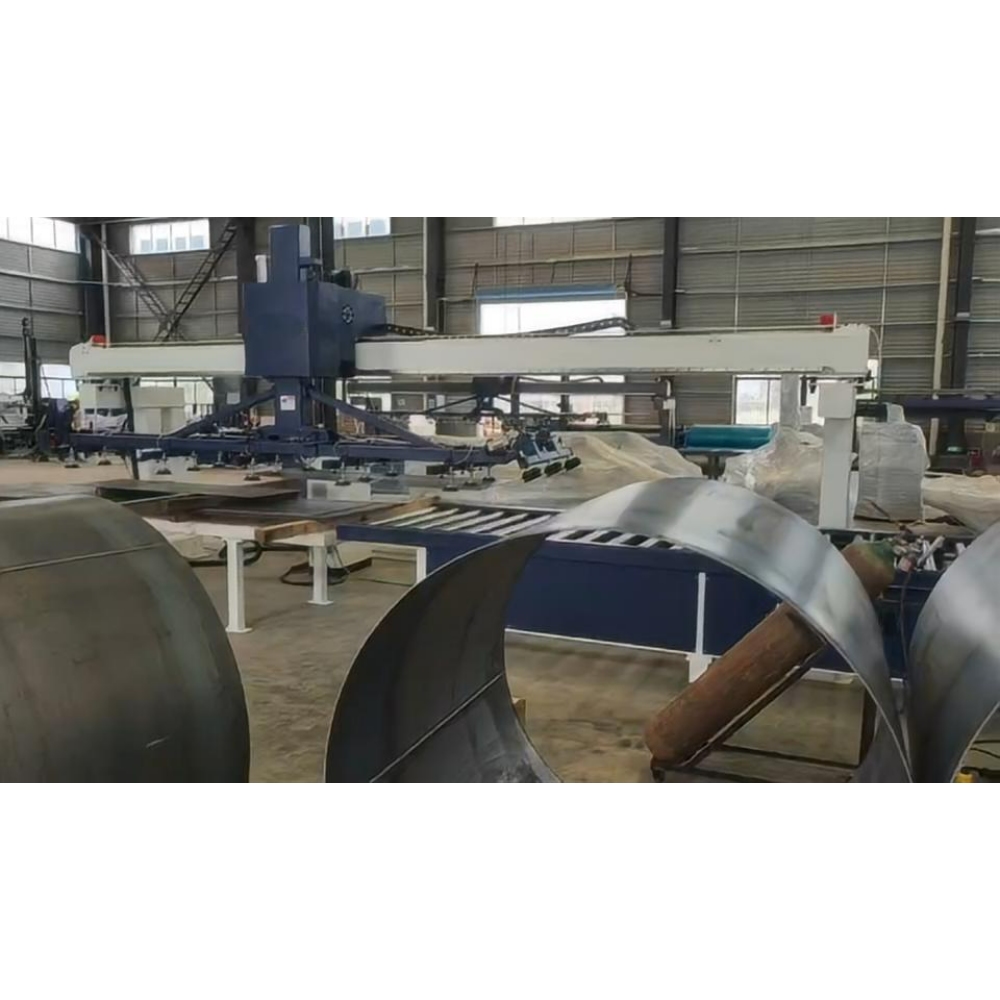

Автоматическая подача:

обеспечивает беспрепятственное попадание листа на платформу прокатного станка во время процесса передачи манипулятора робота.

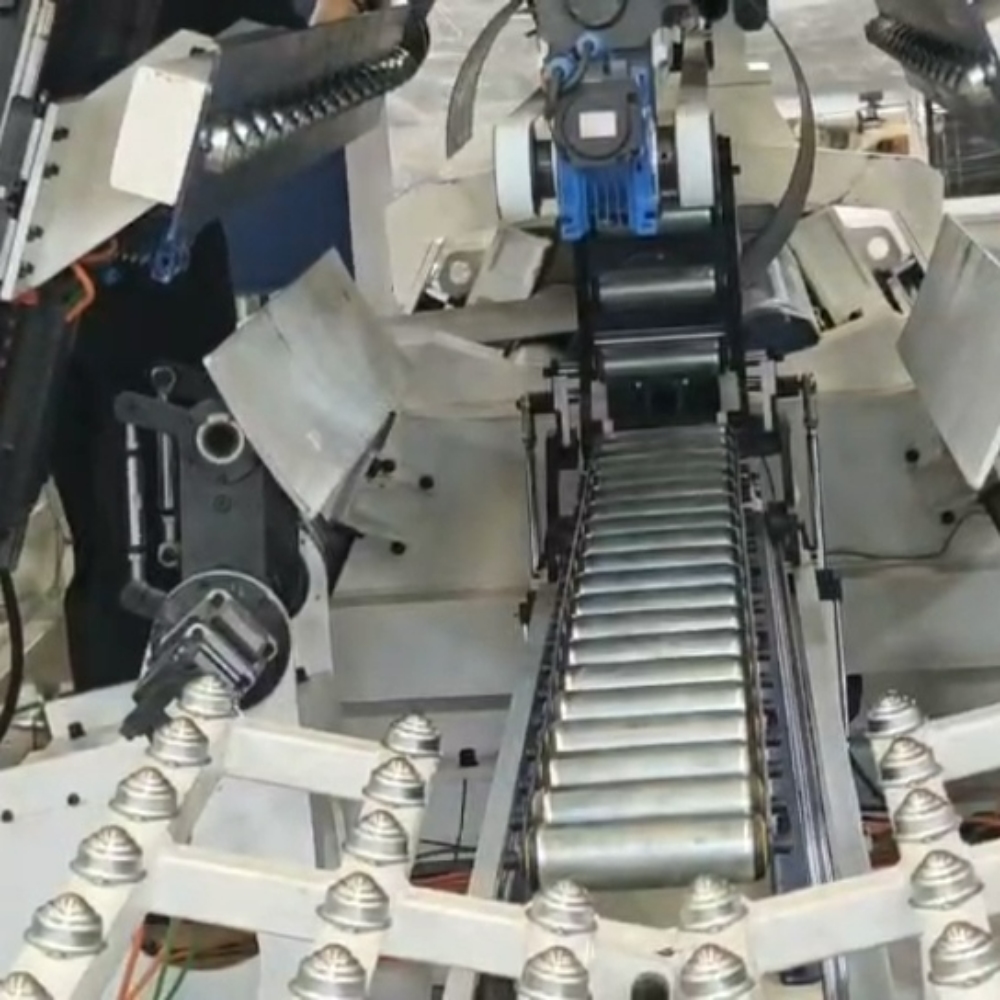

Процесс прокатки:

Позиционирующая платформа обеспечивает подачу листа в прокатный станок в вертикальном направлении, а также выравнивание головки и хвоста валка.

Сварочная способность:

Сварочная вода в процессе сварки шва полностью проникает в пластину, и пластина валика прочно фиксируется.

Автоматизация и эффективность:

Производственная линия полностью автоматизирована и может работать непрерывно. Это минимизирует трудозатраты, сокращает время и цикл производства, повышает эффективность и качество, уменьшает площадь, используемую для производства рулонов, и экономит оборот различных процессов.

Возможности персонализации:

Производственная линия может быть настроена в соответствии с конкретными требованиями! Диаметр, длина и материал трубы.

Контроль качества и мониторинг:

Производственная линия оснащена функцией лазерного позиционирования и высокоточного механического позиционирования; несколько камер наблюдения, а также система IoT или система удаленного мониторинга могут быть выбраны для того, чтобы руководство завода всегда могло отслеживать состояние производственной линии.

Производственная линия прокатки и сварки – прокатка

• Минимальная величина валков при полной нагрузке: Φ300 мм

• Максимальная ширина рулона: 1500 мм

• Полный гидравлический привод: В машине используется полный гидравлический привод, обеспечивающий высокую эффективность и экономию энергии. По сравнению с традиционными машинами, наша система гидравлического привода работает на 60 % эффективнее. Это обеспечивает плавную и эффективную работу в процессе прокатки, обеспечивая превосходную производительность.

• Безопасная и надежная работа: Машина разработана с максимальным учетом требований безопасности, обеспечивая надежную рабочую среду для операторов. Спусковой механизм надежен, что сводит к минимуму риск несчастных случаев или сбоев в работе оборудования. Операторы могут быть спокойны, зная, что безопасность является главным приоритетом в конструкции и функциональности нашей машины.

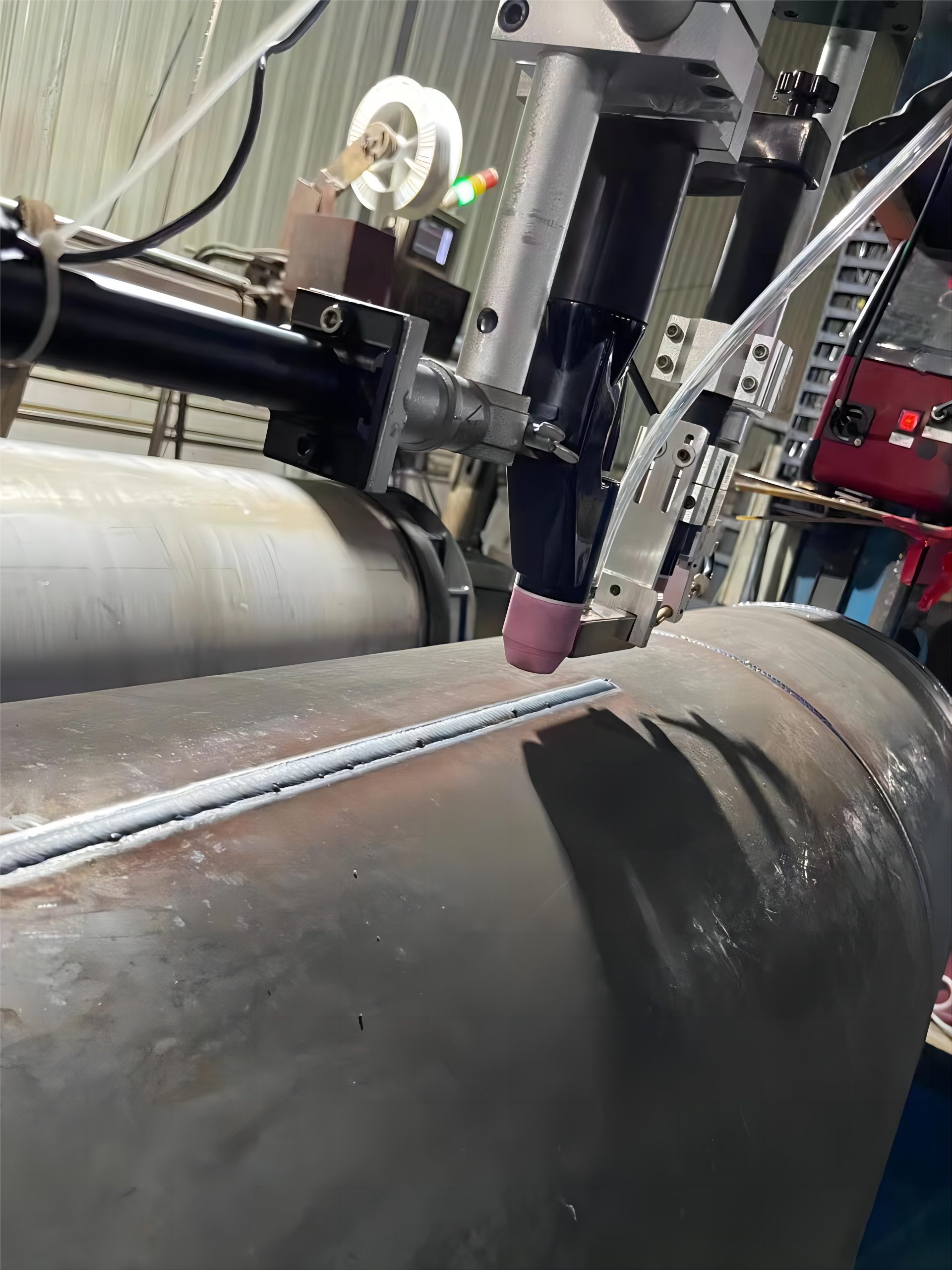

Линия прокатного и сварочного производства – сварка швов

• Ход обработки: 1500 мм
• Сварочные материалы: Углеродистая сталь, оцинкованный лист, нержавеющая сталь

Сварочное оборудование Altron предназначено для сварки цилиндрических швов и очень хорошо подходит для сварки цилиндров, тонкостенных валов, особенно ветровых труб и воздуховодов осевых вентиляторов. Оно обеспечивает точную и эффективную сварку различных материалов, включая углеродистую сталь, оцинкованный лист и нержавеющую сталь. Оборудование имеет функцию автоматического подъема, что позволяет достичь многостандартных сварочных ситуаций и удовлетворить различные требования к сварке.

Линия для производства валков и сварки Применение:

Наши линии сварки валков используются в широком спектре отраслей промышленности, включая:

Производство воздуховодов из нержавеющей и углеродистой стали: Используется для производства высококачественных воздуховодов для систем вентиляции. Станок обеспечивает точную прокатку и сварку материалов из нержавеющей и углеродистой стали, обеспечивая долговечность и эффективность воздуховодов.

Солнечные водонагреватели: Наши станки подходят для производства цилиндрических компонентов, используемых в солнечных водонагревателях. Они обеспечивают точную прокатку и сварку материала, гарантируя целостность и эффективность солнечных водонагревательных систем.

Бытовая техника для кухни и ванной комнаты: Станок может использоваться для производства цилиндрических деталей для кухонной и сантехнической техники, таких как вытяжные вентиляторы и вентиляционные системы. Он обеспечивает точную прокатку и сварку, что позволяет повысить общую производительность и надежность этих приборов.

Вентиляторное противопожарное оборудование: Наши станки идеально подходят для производства цилиндрических деталей, используемых в вентиляторном противопожарном оборудовании. Они обеспечивают точную прокатку и сварку, гарантируя структурную целостность и безопасность оборудования.

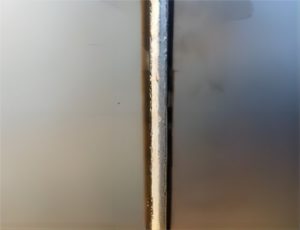

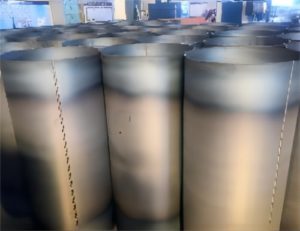

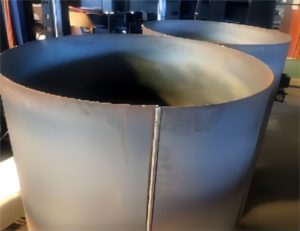

Эффект готового цилиндрического рулона на линии прокатки и сварки

Для различных металлических материалов, таких как алюминий, железо, углеродистая сталь, оцинкованный лист, нержавеющая сталь и т.д., могут быть выбраны различные сварочные процессы и сварочные аппараты. Обычно используются аргонодуговая сварка, сварка в защитном газе и лазерная сварка!

Видео производственной линии прокатки и сварки

Это ранний процесс отладки первого поколения прокатно-сварочной производственной линии!
