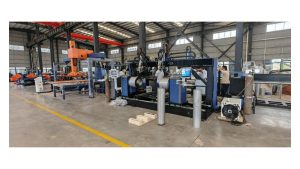

Линия по производству цилиндрических резервуаров для воды из нержавеющей стали – прокатка и лазерная сварка

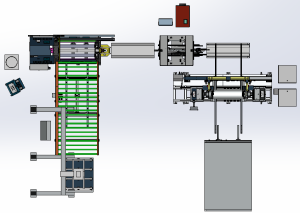

Производственная линия прокатки и лазерной сварки Функции:

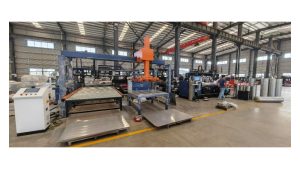

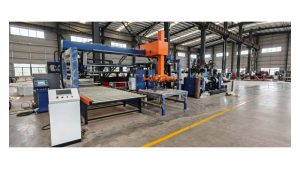

Производственная линия лазерной сварки

Конфигурация автоматической сварочной производственной линии:

Автоматическая загрузка и перевод манипулятора:

Переводной манипулятор состоит из функции разгрузки и комплектации лазерной резки, синхронного сервомеханизма подъема с большим крутящим моментом, сервопривода позиционирования, пневматического устройства разделения плит, импортной стойки с присосками (каждая присоска оснащена вакуумным логическим клапаном), пневматической системы Yadeke, системы защиты безопасности и электрической системы.

Платформа для транспортировки плит

Платформа для транспортировки пластин имеет роликовое строение и передает энергию через редуктор RV, звездочку и цепь для реализации функции транспортировки пластин. Мощность двигателя составляет 1,5 кВт, соотношение скоростей – 25:1, и он также имеет функцию позиционирования. Двигатель позиционирования – это серводвигатель с соотношением скоростей 10:1.

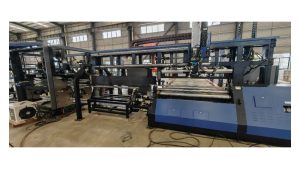

Гидравлический четырехвалковый прокатный станок с ЧПУ

CNC автоматический 4 ролик прокатки формирования, который состоит из верхнего вала, нижнего вала и бокового вала соответственно. Материал вала – 42CrMo, поверхность обрабатывается со средней частотой, твердость термообработки – HRC54~56, поверхность покрывается твердым хромом после тонкой обработки, чтобы обеспечить чистоту поверхности до 0.8. Станок оснащен гидравлическим приводом для обеспечения вращательной силы. Подъем и опускание зажимных и боковых роликов осуществляется с помощью масляного цилиндра. Каждый вал состоит из двух масляных цилиндров. Функция синхронизации подъема и опускания каждого вала осуществляется с помощью гидравлической системы балансировки и электрической системы управления. С функцией автоматической выгрузки прокат выталкивается к механизму выравнивания сварных швов через механизм автоматической выгрузки.

Механизм выравнивания сварного шва

Автоматический поиск сварного шва, механизм перехода заготовки бочки отвечает за стыковку бочки с ЧПУ прокатного станка и туннельной шовной сварочной машины, с собственной мощностью и функцией поиска сварного шва, может точно выровнять заготовку и отправить ее на туннельную шовную сварочную машину.

Туннельная лазерная машина для сварки швов

Туннельная машина для лазерной сварки швов отвечает за автоматическое выравнивание заготовки, отправленной в туннель, а затем прессование ее, лазерную сварку, с функцией газовой защиты для предотвращения окисления шва, и после завершения сварки она выталкивается с разгрузочного конца на передаточную платформу.

Разгрузочная перегрузочная платформа для сварки швов

Разгрузочная перегрузочная платформа после завершения работы машины для сварки швов соединяется с машиной для сварки туннельных швов и машиной для сварки окружных швов с двойным сварочным пистолетом. Она также выполняет функцию хранения материалов. Когда эффективность сварки окружных и продольных швов непостоянна, он может сыграть роль в обороте и повысить эффективность производства!

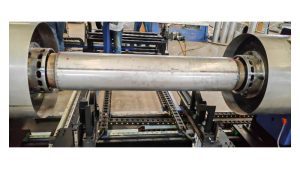

Двойной сварочный пистолет для сварки окружных швов

①Вставьте крышку в приспособление вручную.
②После запуска, двухголовочная пресс-форма автоматически соединяет крышку и цилиндр после автоматической подачи цилиндра;
③Сварочный пистолет автоматически опускается для точечной сварки в предварительно зарезервированное отверстие.
④После завершения точечной сварки приспособление крышки автоматически отходит, обнажая место сварки, и автоматически начинает сварку.
⑤После завершения сварки механизм попеременной подачи отправляет заготовку на приемную платформу.
⑥Для заготовок разного диаметра требуется замена различных пресс-форм. Платформа попеременной подачи

Разгрузочная платформа для сварки цилиндрических окружных швов

① Примите заготовки резервуаров из нержавеющей стали после сварки окружного шва двойным пистолетом.
② Храните сваренные заготовки, чтобы облегчить транспортировку следующего процесса полировки корпуса цилиндрического резервуара из нержавеющей стали и т.д.

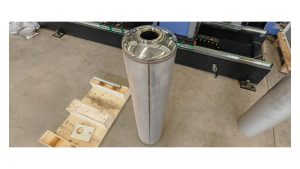

Нержавеющая сталь резервуар для воды двойная голова кольцо и шов сварки эффект.

На фото видно, что продольный шов сварен лазером, окружной шов сварен аргонодуговой сваркой, а испытание давлением 8 МПа пройдено!

Список конфигурации производственной линии для прокатки и лазерной сварки:

1. 1. Загрузочный робот (3 метра)
   2. Загрузочная платформа (2 метра)
   3. Гидравлический четырехвалковый прокатный станок с ЧПУ
   4. Механизм выравнивания сварного шва
   5. Механизм автоматической разгрузки прокатной машины
   6. Автоматическая сварка туннелей – лазерный сварочный аппарат X1 мощностью 1,5 кВт
   7. Лазерный сварочный аппарат (1,5 кВт)
   8. Разгрузочный механизм для туннельной сварки
   9. Разгрузочная платформа
   10. Автоматический подающий механизм для сварки обхвата
   11. Автоматическая сварка обхвата – лазерный сварочный аппарат X2 мощностью 1,5 кВт
   12. Форма для головки
   13. Автоматический разгрузочный механизм для сварки обхвата
   14. Разгрузочная платформа для сварки обхвата

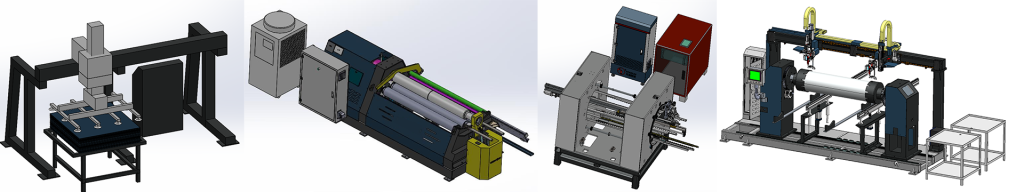

Детали производственной линии для прокатки и лазерной сварки

Если у вас есть такой же контейнер-цистерна, пожалуйста, свяжитесь с нами. Мы имеем большой опыт в области формовки и сварки металла и можем предоставить индивидуальные автоматизированные производственные решения для вашей продукции!

Показываем подробные фотографии некоторых специализированных производственных линий и детали плана!

Детали производства
