Роботизированный лазерный сварочный стано
Сварка для прямоугольного воздуховода – лазерная, аргонодуговая, в газовой среде
|
Название машины |
Роботизированная сварочная машина (пробивка углового железа и 4-х пушечная сварка фланцев) |
|
Модель |
AC-FGJ （отслеживание сварки） |
|
Промышленность применения |
Нефтяной дым, очистка воздуха, медицинские материалы, фармацевтика, химикаты, прямоугольные сварные воздуховоды из нержавеющей стали и т.д. |
|
Техническое обслуживание |
Завершите тестирование на ранней стадии, обеспечьте онлайн- и офлайн-обучение на более поздней стадии и завершите проект “под ключ”. |
|
Техническое руководство |
Онлайн 24 часа в сутки/конференция Для решения предпродажных проблем. |
|
Продвижение проекта |
30-120 дней |
|
Соответствующие файлы |
Каталог ALTRON_AUTO – Промышленное воздуходувное оборудование под ключ |
Проект “Воздуховоды от А до Я”:

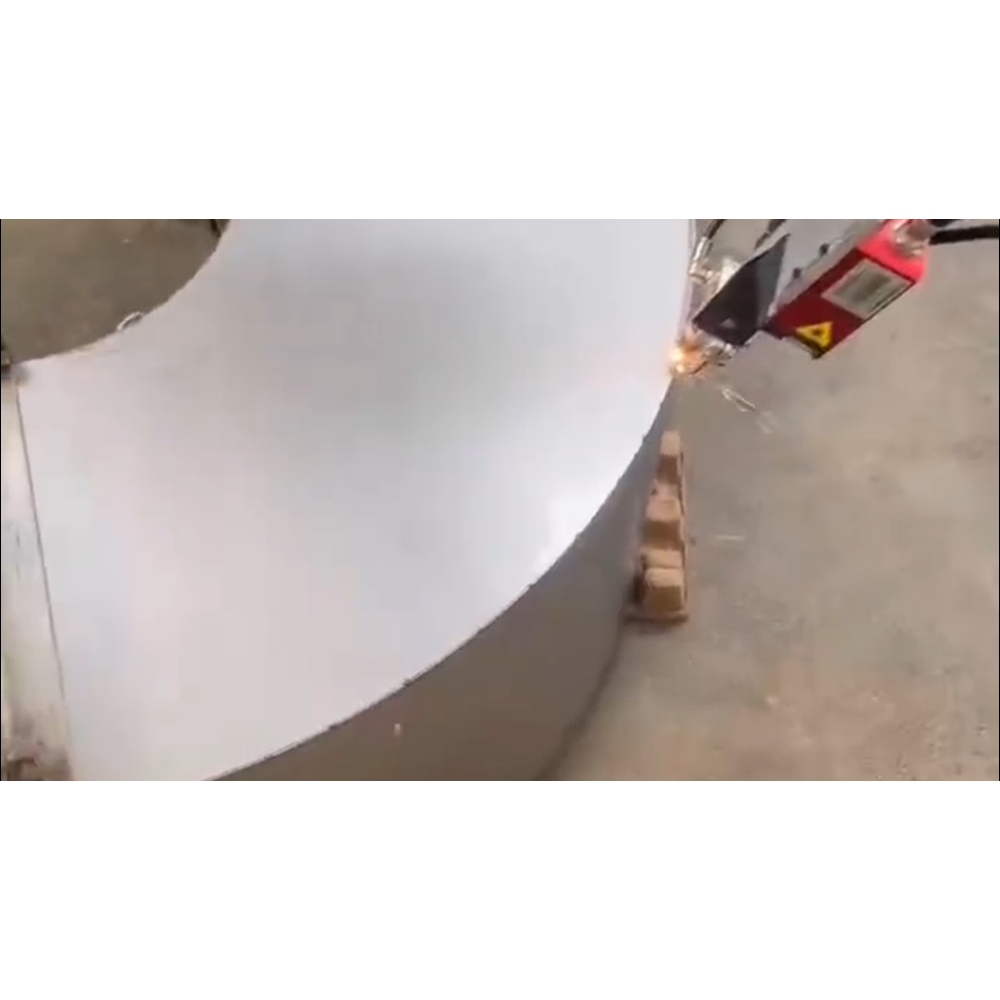

1. Сварка прямоугольных воздуховодов 2. Сварка локтевых воздуховодов 3. Формовка воздуховодов
- ПРЕИМУЩЕСТВА
- ПАРАМЕТРЫ
- ОТЗЫВЫ КЛИЕНТОВ
Основная функция робота лазерной сварки заключается в замене ручного процесса сварки воздуховодов из нержавеющей стали и оцинкованного листа. Качество сварки и трудозатраты постоянно растут. Эта машина может решить трудности автоматизированного производства воздуховодов; особенно в применении воздуховодов для вентиляции масляных дымов, воздуховодов для очистки воздуха, воздуховодов для сброса медицинских отходов, воздуховодов для вентиляции фармацевтической продукции, воздуховодов для химической вентиляции, воздуховодов из нержавеющей стали, оцинкованного листа прямоугольной или неоднородной сварки.

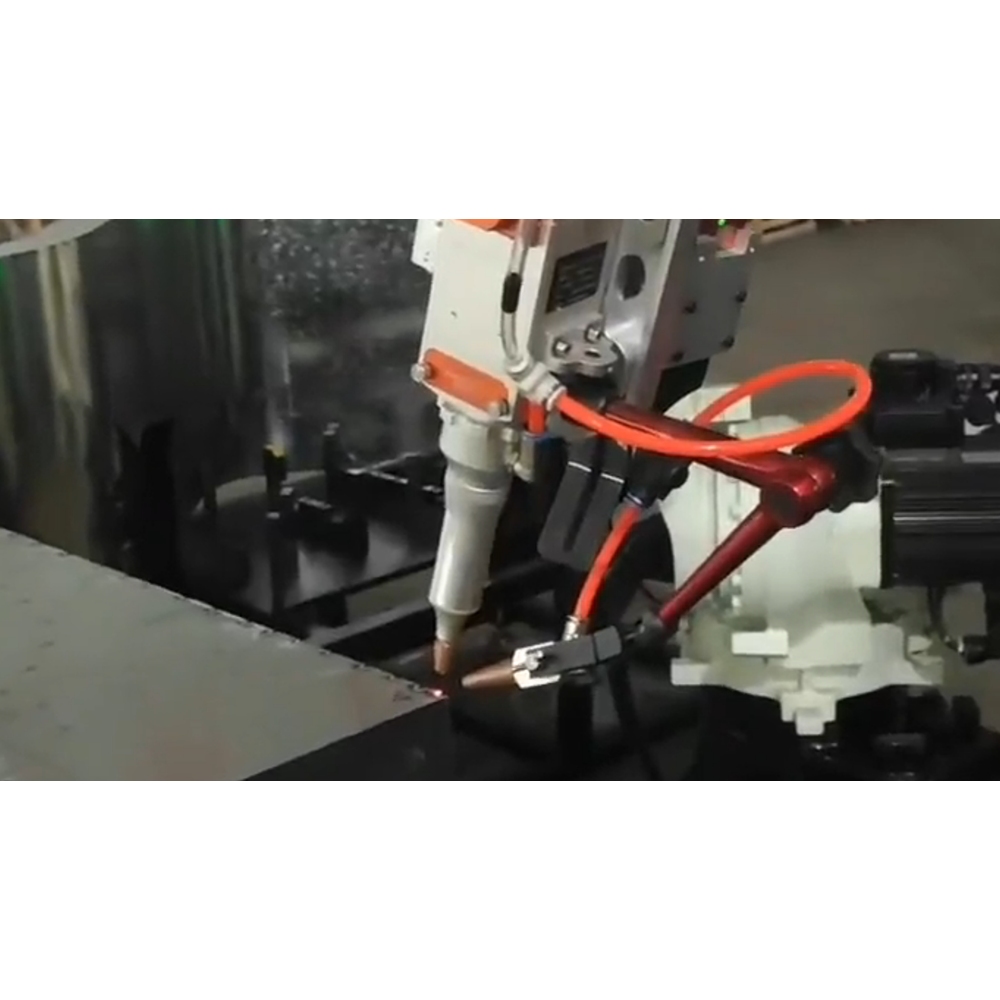

Сварка для прямоугольного воздуховода Видео
Преимущества роботизированной лазерной сварочной машины для прямоугольных воздуховодов
-
- Роботизированная сварочная машина состоит из шестиосевого робота, платформы для сварки воздуховодов, системы визуального опроса, системы управления и т.д.
- Он может удовлетворить потребности в горизонтальной и вертикальной автоматической сварке фланцев воздуховодов.
- Двухпозиционная платформа для сварки воздуховодов оснащена подвижным роботизированным наземным треком, который может в значительной степени удовлетворить потребности в продукции различных спецификаций. В процессе сварки не требуется вмешательство человека или ручное управление; необходимо только позиционирование продукта, его загрузка и выгрузка.
- Благодаря программному параметрическому вводу и визуальному лазерному обнаружению сварных швов, можно определить положение шва. И автоматически генерировать сварочные треки.
- Управление этим оборудованием осуществляется с помощью сенсорного экрана с кнопками пуска, остановки, аварийной остановки и другими кнопками.
Распространенные области применения сварных воздуховодов
-
-
- Воздуховод для вентиляции масляных дымов,
- воздуховод для очистки воздуха,
- воздуховод для сброса медицинских отходов,
- вентиляционный канал для фармацевтической продукции,
- химический вентиляционный канал,
- прямоугольный сварочный воздуховод из нержавеющей стали и т.д.
-
Введение роботизированной лазерной сварочной машины

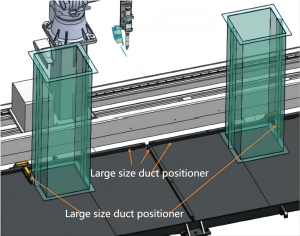

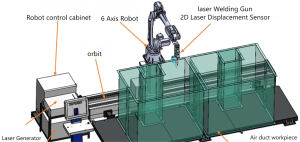

Намерение структуры машины

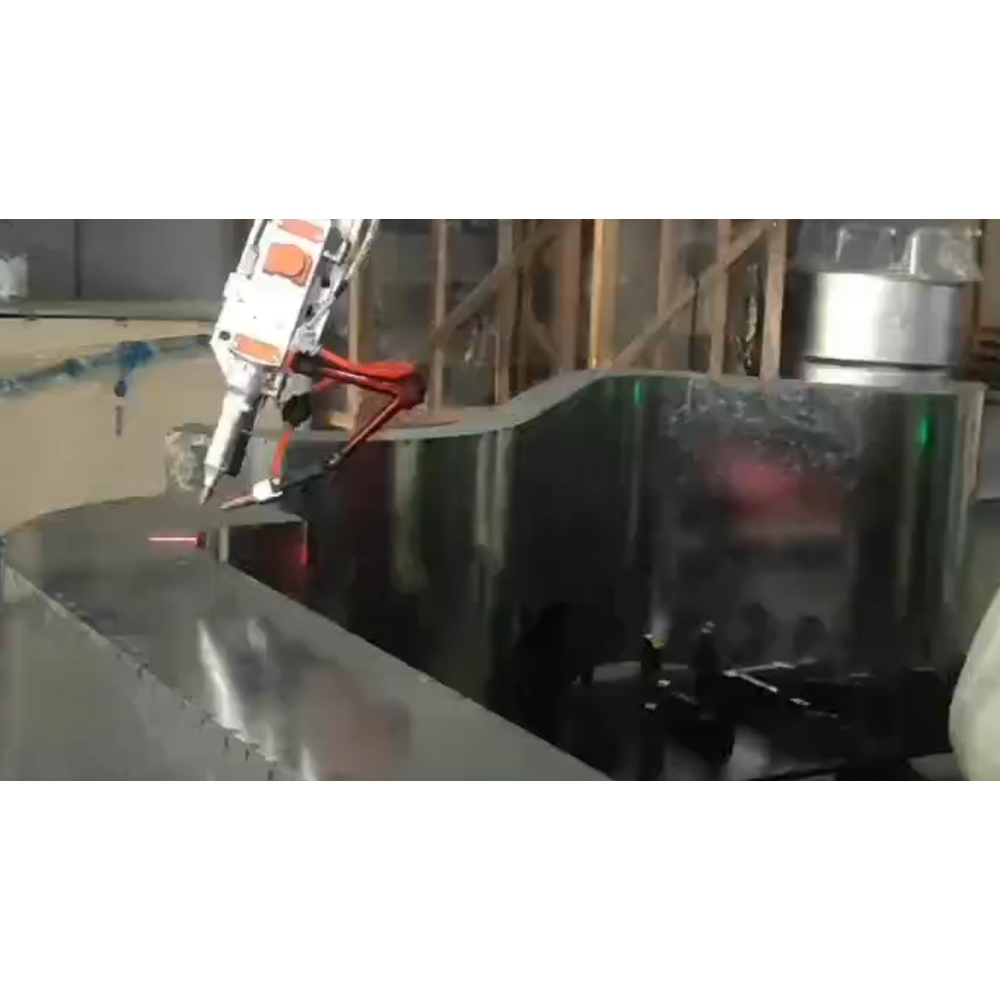

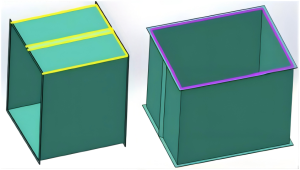

Прямоугольный воздуховод может сканировать положение автоматической сварки
Места, в которых можно сваривать воздуховоды
Обычный прямоугольный воздуховод
-
-
- Внутри фланца воздуховода
- Снаружи фланца воздуховода
- Снаружи закрытия воздуховода
-
Воздуховод специальной формы
-
-
- Воздуховоды с несколькими дугами
- Встраиваемые прямоугольные воздуховоды
- Соединители воздуховодов
-
Процесс лазерной сварки неоднородного прямоугольного воздуховода
Видео производства сварки воздуховода

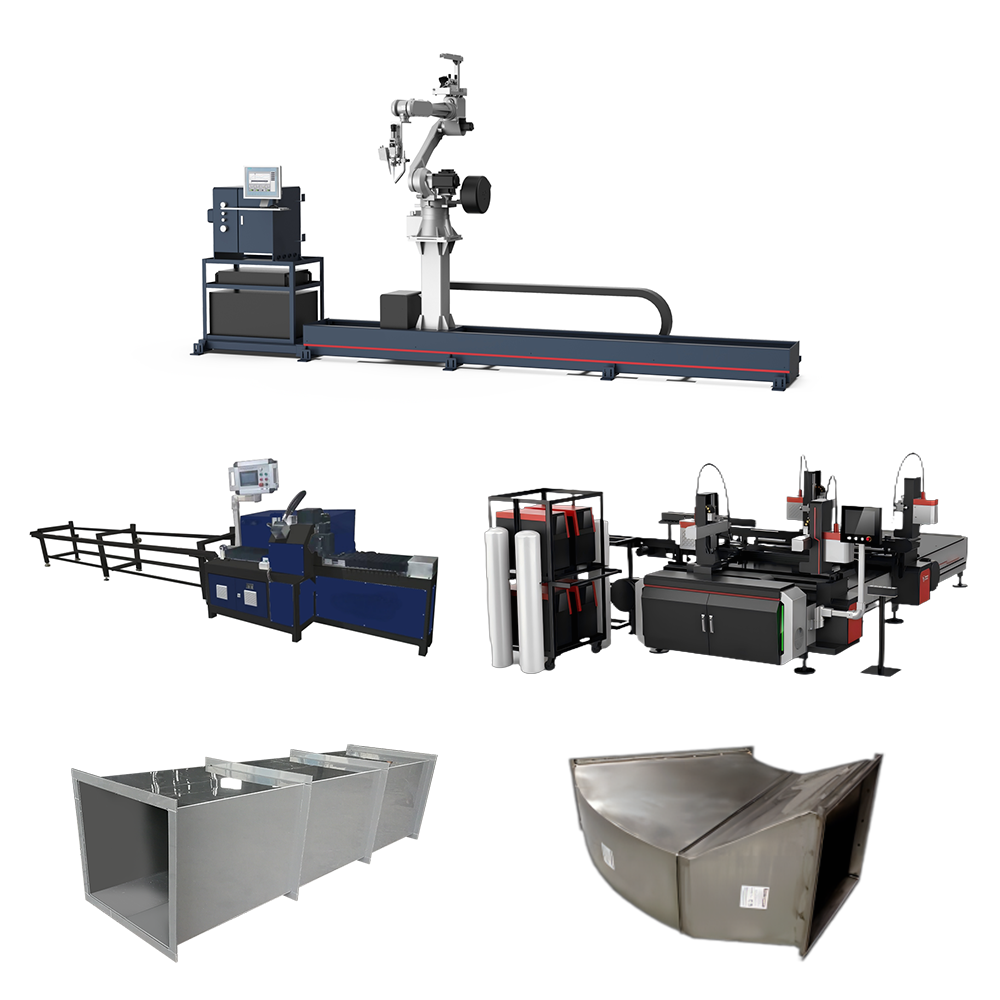

Прямоугольный воздуховод производственная машина：Робот сварки для воздуховодов, угловое железо фланец штамповки, фланец 4-Gun сварки；
Существует очень важное звено в процессе обработки воздуховодов сварки! Это сварка. Будь то сварочные прутки или сварочная проволока, следует обратить внимание на соответствие с материалом металлической основы!
Перед сваркой очистите сварочные детали и окружающую среду воздуховодов из углеродистой стали, воздуховодов из нержавеющей стали и воздуховодов из оцинкованного листа; выровняйте сварочные детали воздуховодов, чтобы убедиться, что сварочный зазор равномерный или несоосность соответствует требованиям.
В сочетании с индивидуальными требованиями заказчика к воздуховодам, выберите подходящий процесс сварки, среди которых аргонодуговая сварка или сварка в защитном углекислом газе имеет преимущества высокого качества сварки, высокой эффективности и малой деформации! Она широко используется. Среди них, при сварке воздуховодов из нержавеющей стали, можно отдать предпочтение лазерной сварке, которая более эффективна и сварной шов получается более красивым!
Для того, чтобы уменьшить сварочную деформацию или напряжение в процессе производства металлических воздуховодов, следует принять разумную последовательность сварки. После сварки необходимо провести строгий визуальный контроль или контроль инструмента, чтобы убедиться, что сварной шов соответствует требованиям. Наконец, поверхность сварного шва обрабатывается для повышения коррозионной стойкости.
Если вы столкнулись с проблемами сварки или формовки при изготовлении прямоугольных металлических воздуховодов, обращайтесь в Altron!

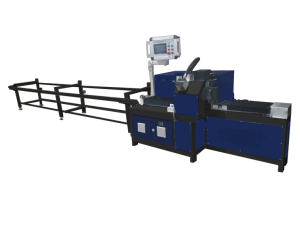

Пробивной станок для углового железа (серво)

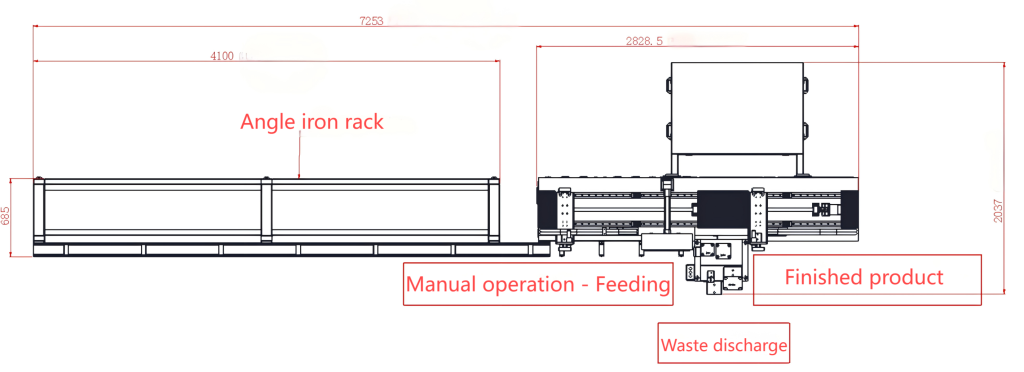

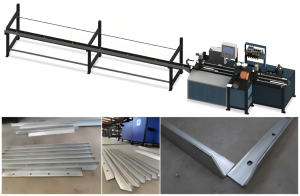

Схема станка для пробивки углового железа
Параметры пробивного станка для углового железа
Диапазон обработки углового железа
| Угловое железо Технические характеристики: | 30~50 MM |
| Толщина углового железа: | 1~5 MM |
| Материалы углового железа: | Углеродистая сталь, нержавеющая сталь, оцинкованная |
| Тип перфорации | 4.3 Тангенциальное отверстие, 9.5*13 MM, длинное щелевое отверстие (может быть настроено в соответствии с требованиями) |
| Тип фаски: | 45° скос |
Параметры станка для пробивки углового железа
| Номинальная общая мощность： | 10 КВТ |
| Электропитание: | 380/50 В/ГЦ |
| Максимальная рабочая скорость: | 700 мм/с |
| Эффективность пробивки: | 6 м углового железа: 60~80 с на утюг (зависит от количества пробиваемых отверстий) |
| Режим программирования: | Автоматическое гнездование |
| Система управления: | 2 оси самостоятельно разработаны |
| Повторяющееся позиционирование : | ±0,2 мм |
| Ход： | Ось A эффективный ход 1000 мм (подача) Ось B эффективный ход 420 мм (разгрузка) |
| Режим передачи: | Мотор + редуктор + шариковый винт + направляющая рельса импортируется из Тайваня |
| Серводвигатель : | 0.75KW HuiChuan |
| Низковольтное электрооборудование: | Реле/контактор Schneider |
| Гидравлическая система: | Объем масляного бака 360 л, двигатель масляного насоса 11 кВт, высокоскоростной воздушный охладитель, 7 комплектов масляных цилиндров |
| Вес машины: | 2500 кг (площадь оборудования 7300*2000*1800 мм) |

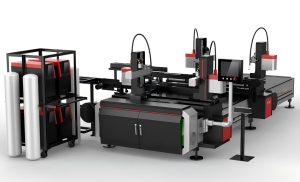

Автоматическая сварочная машина для сварки фланцев углового железа воздуховодов (4 пистолета)

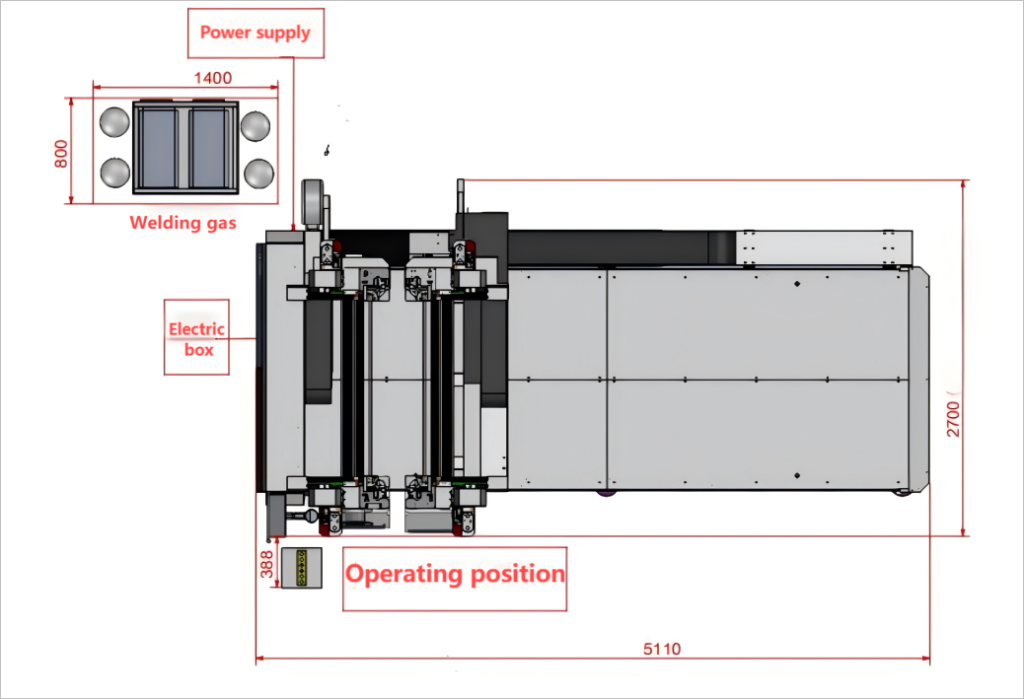

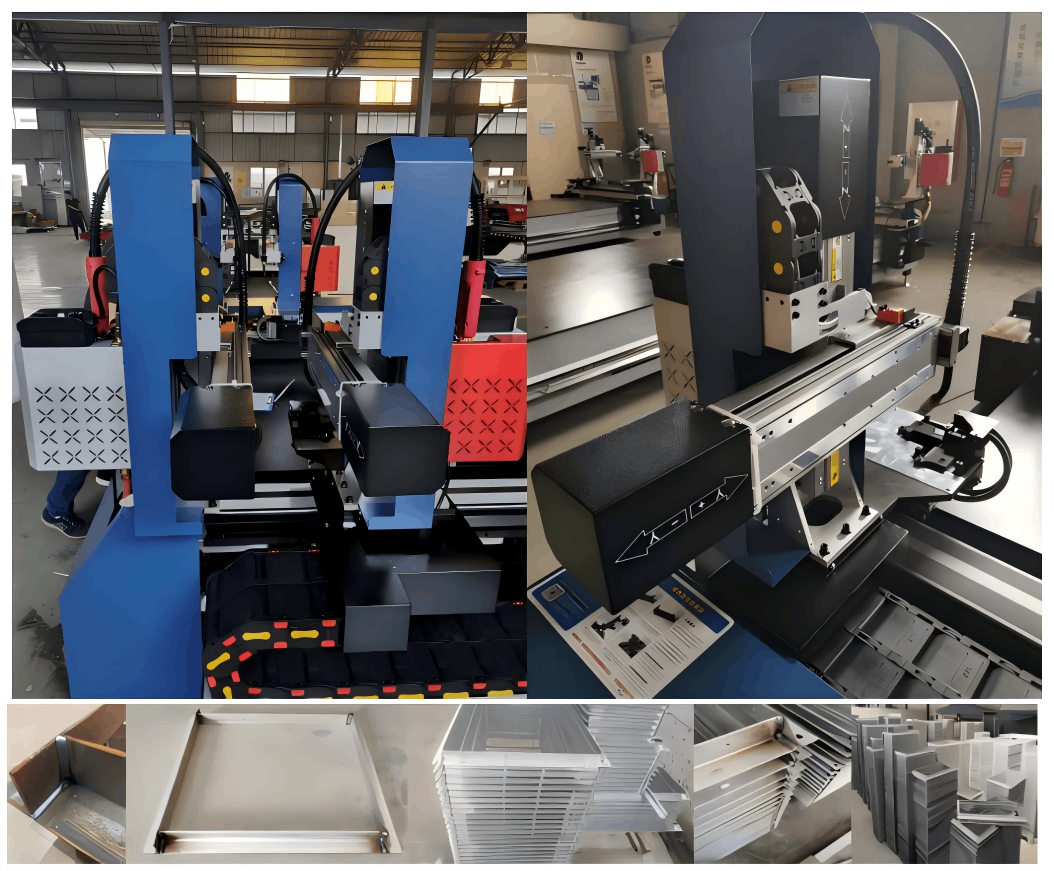

Диаграмма машины для сварки фланцев из углового железа
Параметры машины для сварки фланцев из углового железа
Диапазон обработки фланцев воздуховодов
| Минимальный прямоугольный фланец: | 120×120*50 мм |
| Максимальный прямоугольный фланец: | 3500*1500*50 мм |
| Применяемая толщина профиля: | 1,0-5,0 мм (настраиваемая толщина) |
Параметры машины для сварки фланцев воздуховодов
| Номинальная общая мощность: | 25 кВт |
| Электропитание: | ЧПУ 220В±10% 50Гц; Сварочный аппарат 380В±10% 50Гц |
| Сварочное оборудование: | 4 сварочных источника питания + 4 сварочных пистолета + 4 устройства подачи проволоки |
| Позиционирование зажимов: | 4 комплекта устройств |
| Модуль сварочного пистолета: | 8 комплектов устройств управления |
| Скорость работы: | 6000 мм/мин |
| Расстояние подъема сварочного пистолета: | 100 мм |
| Эффективность сварки: | 1 на 10 секунд |
| Мотор управления: | 12x приводной двигатель – сервопривод Хечуань |
| Точность повторного позиционирования: | ±0,2 мм |
| Сварочный источник питания: | Megmeet или Panasonic |
| Редуктор и беговая дорожка: | Планетарный редуктор и Тайвань |
| Встроенная воздушная труба | Высокая температура Sanis |
| Размер машины: | 5200*2700*1600 мм （С разгрузочным устройством） |
|
Общая мощность
|
Источник питания
|
Точность повторного позиционирования |
Эффективность сварки
|
|
16 кВт
|
380v/50hz
|
+/-0.05 мм
|
8-15 мм/с |
Параметры робота лазерной сварки воздуховода
- Материал заготовки： нержавеющая сталь/оцинкованный лист
- Толщина материала: 0,6 – 2 мм
- Ход обработки: 200×200 – 1500×2000 мм высота 1250 мм
- Тип сварки: лазерная сварка
- Методы сварки: горизонтальная сварка, вертикальная сварка, 2D датчик лазерного позиционирования
- Габаритные размеры:5100*2100*3000 мм длина, ширина и высота)
-

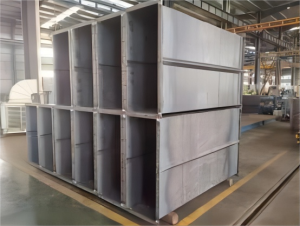

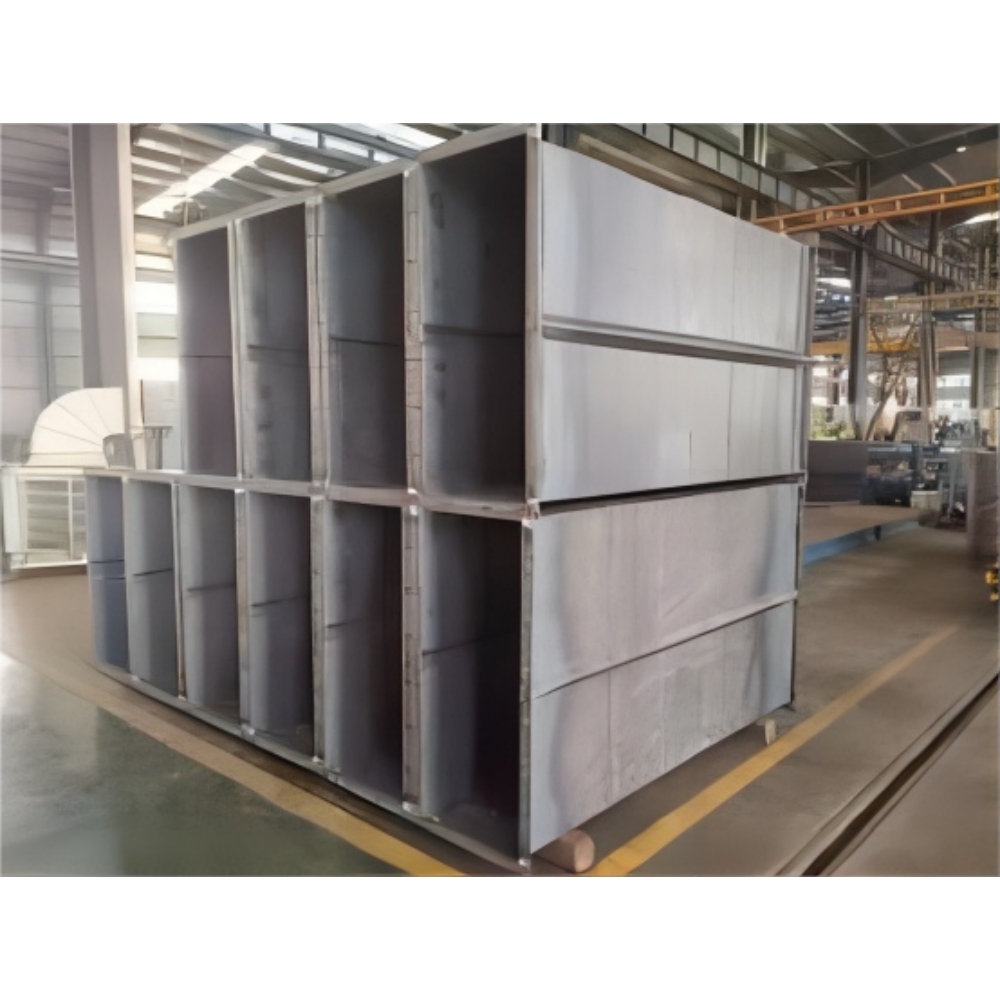

Эффект сварки прямоугольного воздуховода

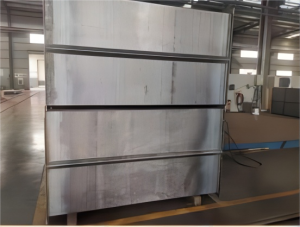

Эффект сварки фланца прямоугольного воздуховода
Эффект соединения прямоугольных воздуховодов

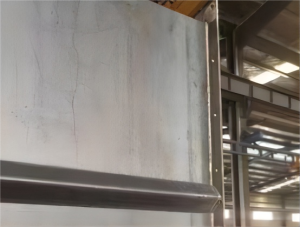

Эффект сварки
-
