Машина для внутренней вытяжки и отбортовки металла для вентиляции и вентиляторов

Металлические внутренние вращающиеся детали и фланцы для вентиляции и вентиляторов

В вентиляционной промышленности применяются такие вентиляторы, как настенные осевые вентиляторы, крышные вентиляторы, кухонные вентиляторы, коробчатые вентиляторы
HVAC конденсационные вентиляторы, рамные осевые вентиляторы, вентиляторы с внешним ротором, осевые вентиляторы с пластинчатыми кольцами, есть квадратные металлические обтекатели, которые должны быть обработаны на Metal Inner Spinning Machine и Flanging Machine!

Что такое процесс внутреннего прядения металла? В чем отличие от традиционного прядения!

Традиционный обычный металл изготавливается путем закрепления металлического диска или заготовки в пресс-форме и ее вращения. Металлический вращающийся ролик катится с внешней стороны листа, чтобы сделать металл пластически деформированным, чтобы сформировать металлическую вращающуюся заготовку тела!

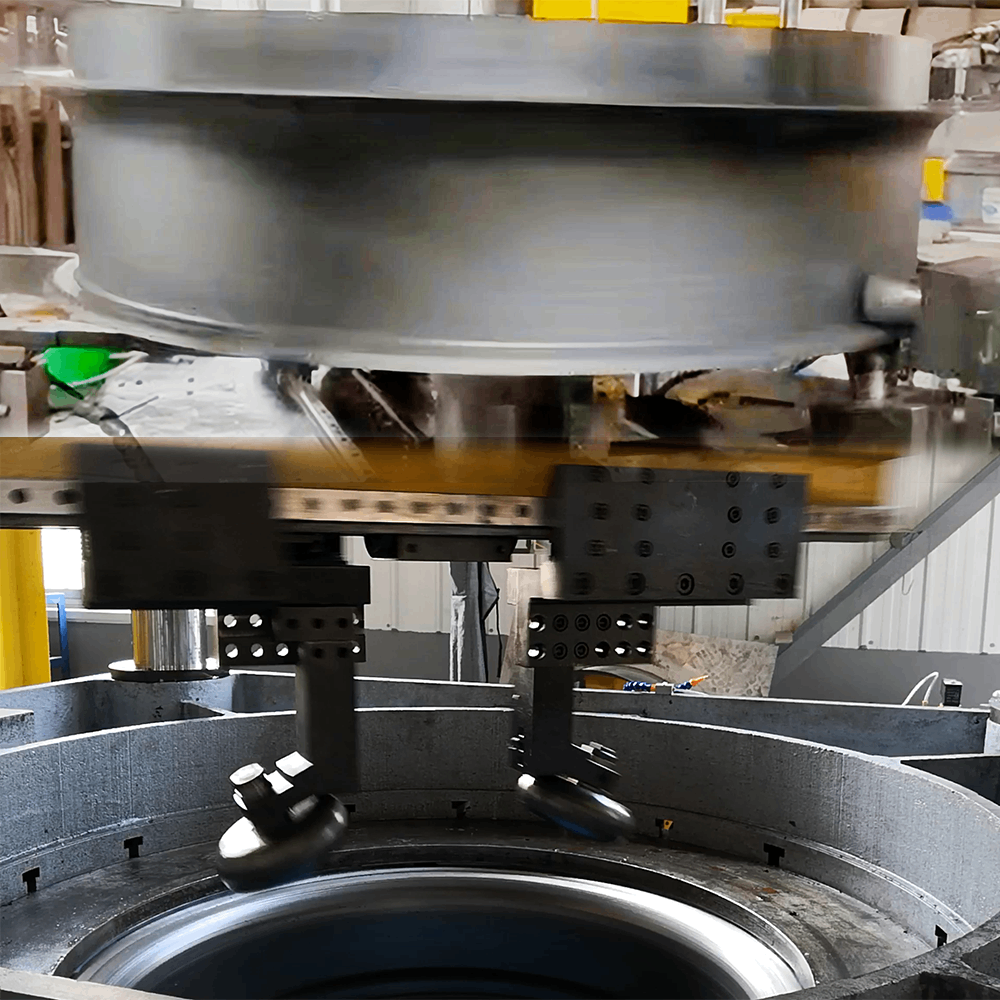

Внутреннее вращение металла прямо противоположно традиционному вращению металла! Оно заключается в фиксации направленного или фигурного металлического листа в пресс-форме или специальной оснастке. Программа ЧПУ управляет вращающимся роликом и механизмом для создания вращательного движения. В то же время весь прядильный механизм должен вращаться изнутри наружу в соответствии с программой для достижения 3-осевой синхронной работы, и постепенно формировать металлический лист с меньшим диаметром внутреннего отверстия в вогнутую форму!

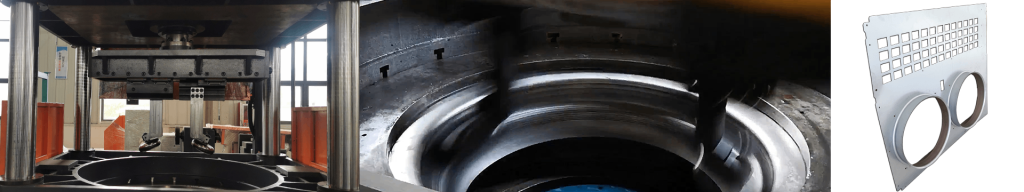

Processing process and processed parts of metal internal spinning machine

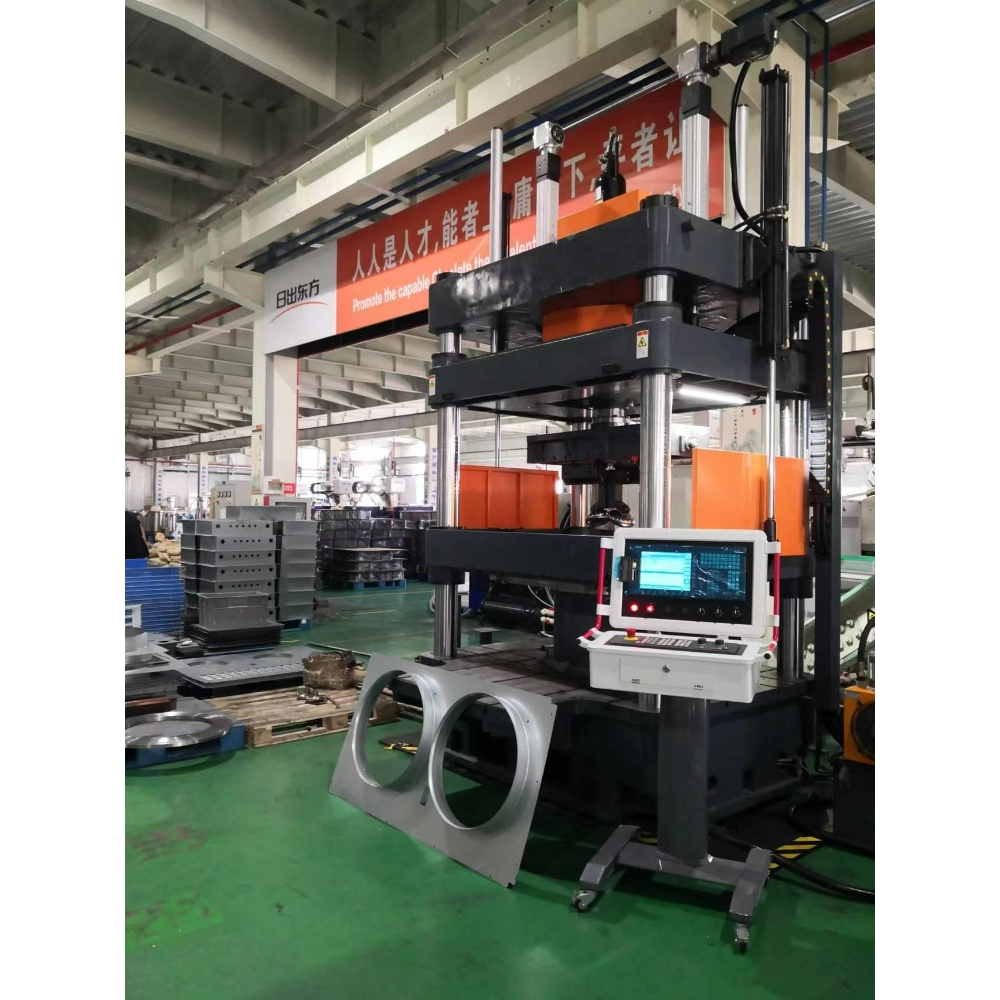

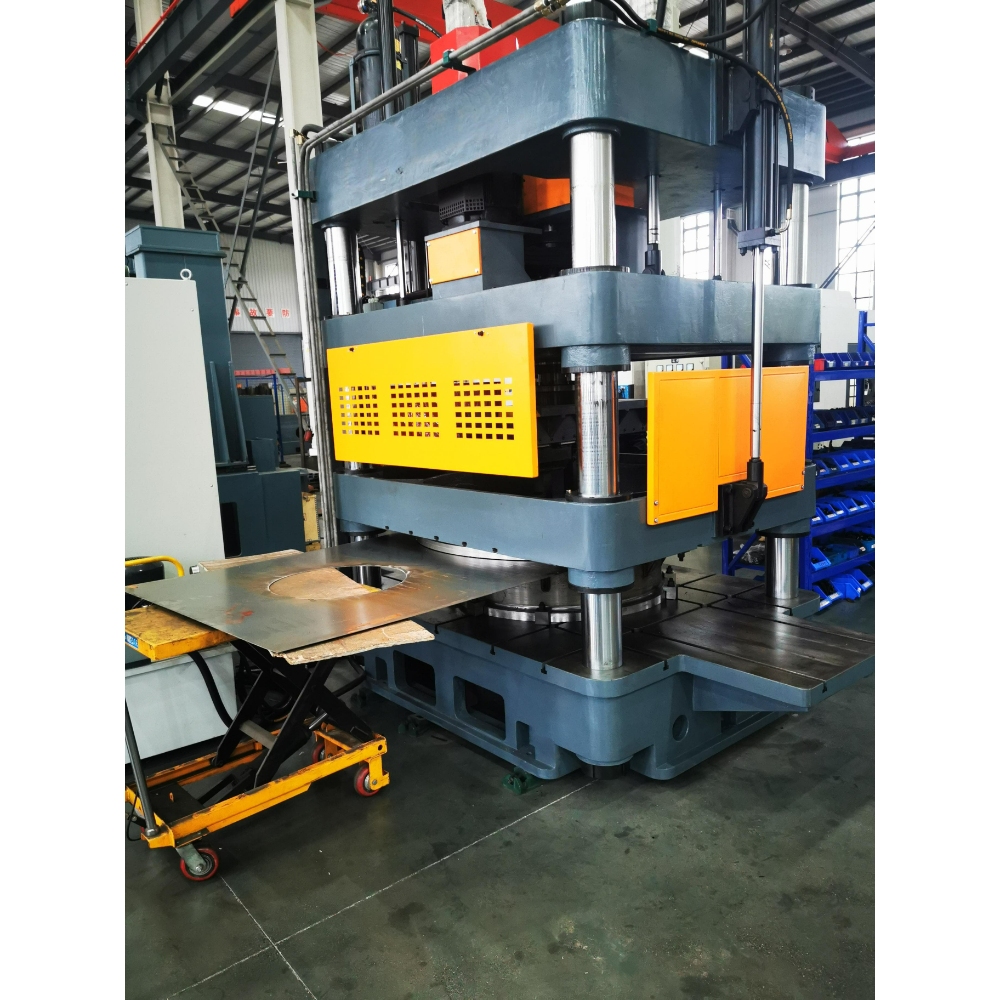

CNC внутренняя металлическая прядильная машина рабочее видео

Преимущества внутренних металлопрядильных машин:

• Плоскостность больших фланцевых кромок устраняется после обработки;
• Можно обрабатывать изделия с квадратными анизотропными кромками фланцев;
• Отверстия в кромке фланца могут быть завершены до лазерной резки;

Как сделать отбортовку и перфорацию после внутреннего вращения металла?

После того, как внутреннее вращение квадратной металлической панели завершено, она передается на станок для отбортовки фланцев для следующего этапа обработки: разработанная и изготовленная пресс-форма для затяжки внутренних размеров, соответствующая диаметру внутреннего отверстия, устанавливается на станок для отбортовки фланцев. Главный вал вращается, и отбортовочный ролик отбортовывает наружный край фланца, что играет главную роль в укреплении конструкции. В то же время на машине завершается индексирующая штамповка!

Рабочее видео PLC отбортовочной машины：

Внутреннее вращение и отбортовка металла могут быть использованы в этих отраслях промышленности:

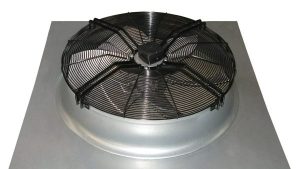

• Настенный осевой вентилятор

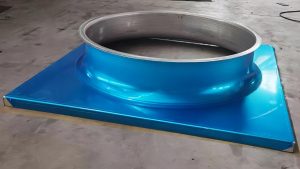

• Крышные вентиляторы
• Кухонные вентиляторы

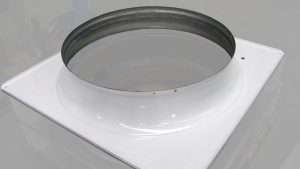

• Вентиляторы для коробок
• Вентилятор конденсатора Hvac
• Рамный осевой вентилятор
• Крышка вентилятора с внешним ротором
• Осевой вентилятор с пластинчатым кольцом
• Система вентиляции склада

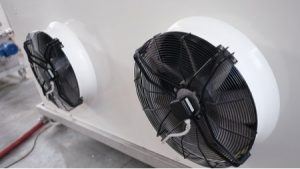

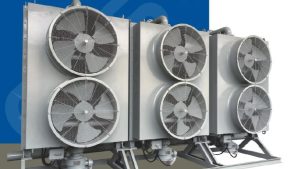

• Промышленные вентиляторы для больших кондиционеров

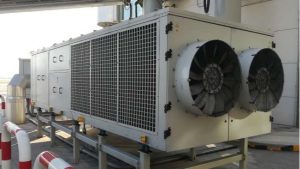

• Осевой вентилятор для наружного блока коммерческого кондиционера
• Осевой нагнетательный вентилятор для градирни
• Осевой вентилятор для центрального кондиционирования и вентиляции
• Наружный осевой вентилятор кондиционера

Если вы производите промышленные вентиляторы данного типа, а также вентиляционное и холодильное оборудование, свяжитесь с компанией Altron, и мы предложим вам разумное решение, основанное на вашей реальной производственной ситуации!

Преимущества использования внутренних металлопрядильных и фланцевых станков для обработки квадратных деталей вентиляторов

• По сравнению с традиционными пресс-формами глубокой вытяжки, цикл разработки короткий;
• Низкая стоимость пресс-формы, составляющая всего 10% от стоимости пресс-формы глубокой вытяжки;
• Простая модификация контура формы и своевременная регулировка производительности вентилятора;
• Структура пресс-формы очень универсальна, подходит для ранних разработок и заказов на вентиляторы малых и средних партий;

Внутренняя прядильная машина Диапазон производительности обработки:

• • Внутренний контур спиннинга: прямой край, дуга, пряжка с малой амплитудой расширения трубы;
  • Внутренний полый диаметр: 300-1500 мм
  • Толщина материала: 1-3 мм
  • Глубина внутреннего отверстия: 200 мм (в зависимости от размера внутреннего отверстия и пластичности материала)
  • Ширина горловины: 20 мм Макс
  • Ширина листа: 1600 мм Макс
  • Длина листа: без ограничений;
  • Самый узкий край фланца составляет 65 мм мин;

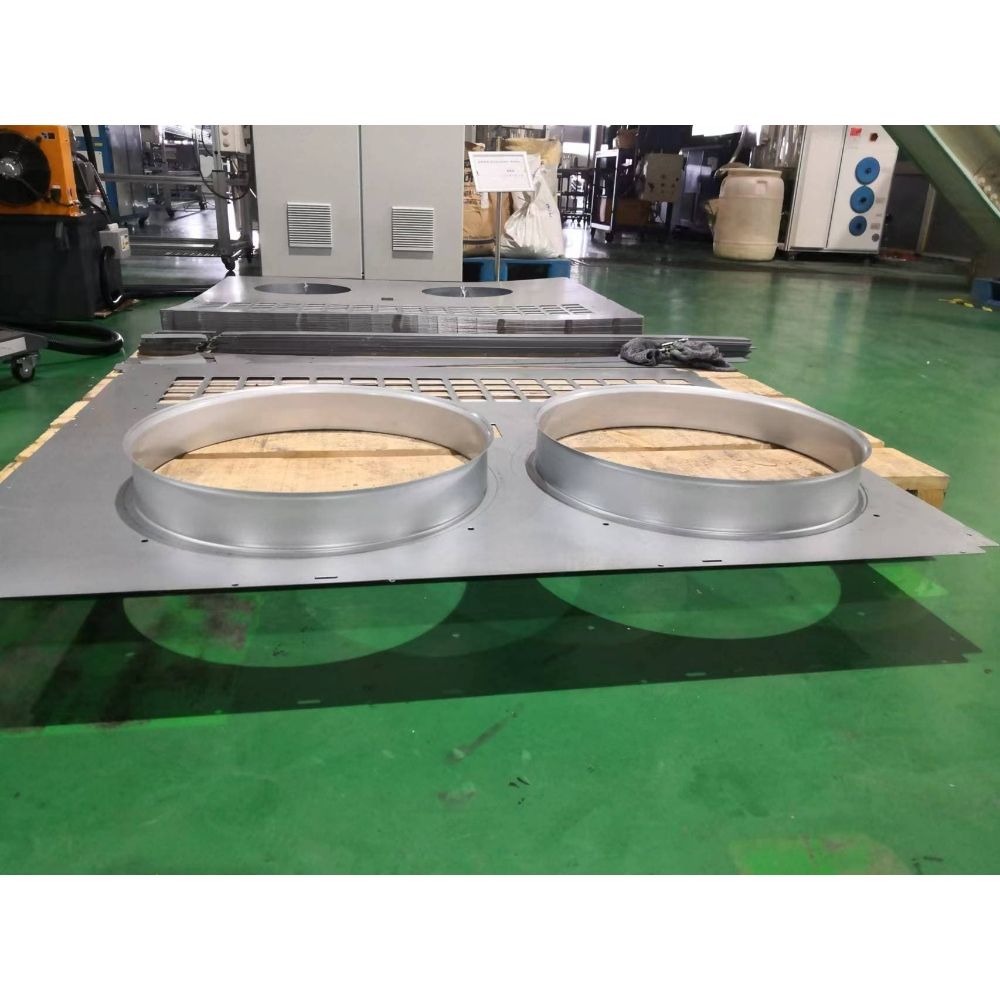

  • Можно обрабатывать квадратные металлические панели вентиляторов с одним или несколькими отверстиями, направляющие пластины для вентиляции кондиционеров, входные воронки центробежных вентиляторов, кожухи крыльчатки, основания крышных вентиляторов и т.д;

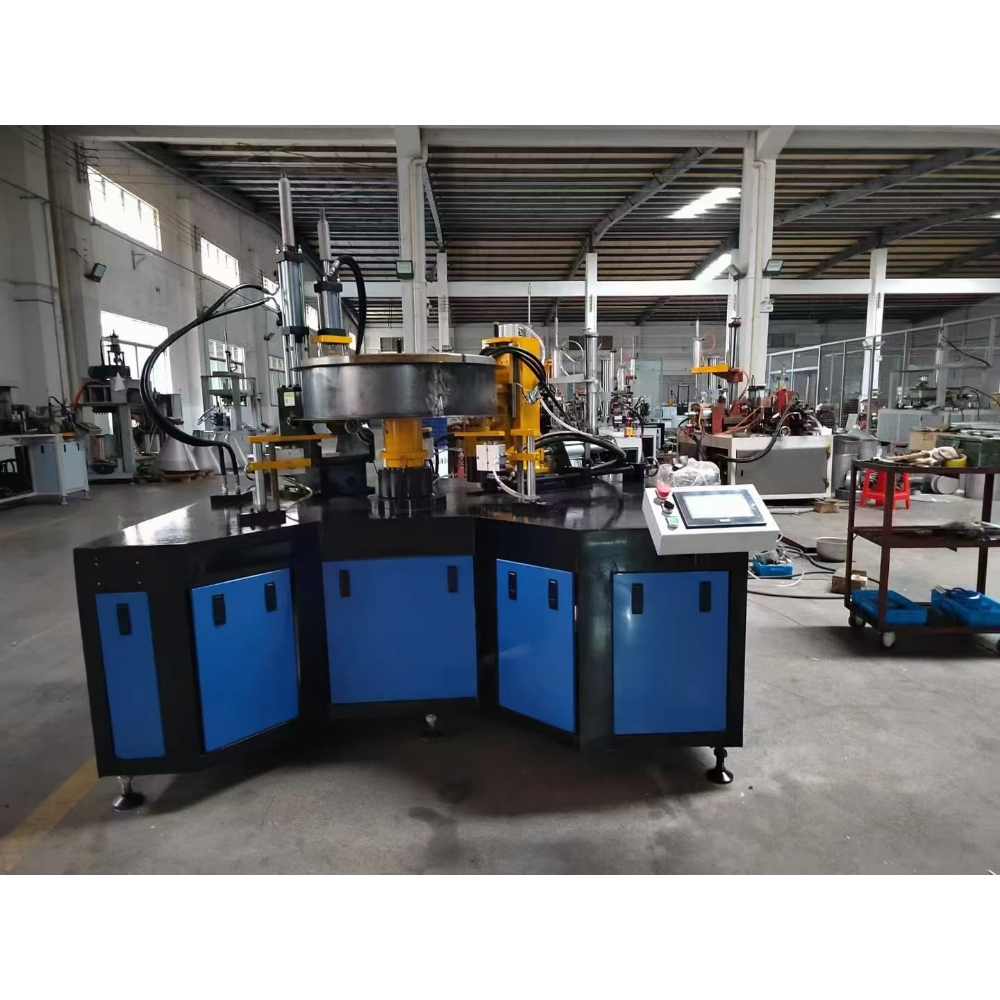

Индивидуальные квадратные пластины отбортовки машина для вентиляторов промышленности:

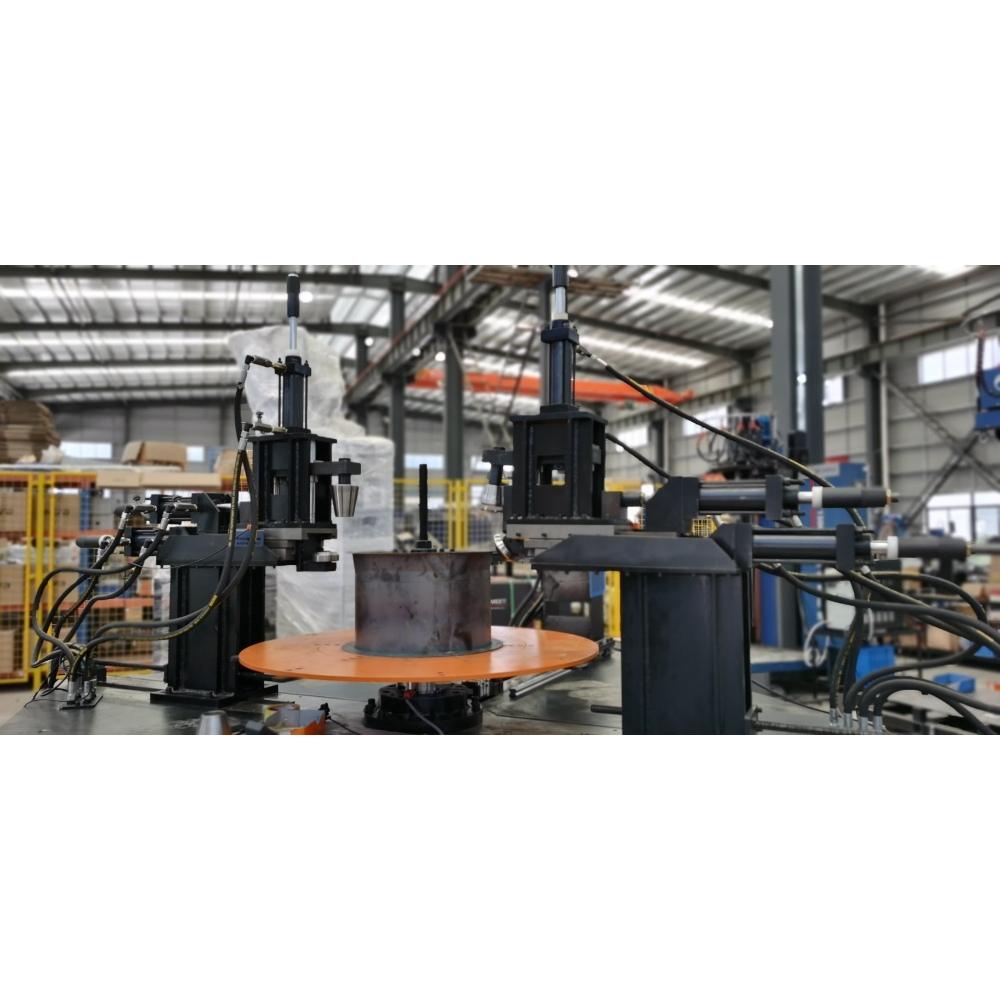

Показываю дизайн и детали станка Altrom для известного производителя вентиляторов в Германии. Машина может выполнять несколько функций и действий одновременно:

• • Зажимной тип отбортовки (отбортовка толщиной 2 мм и более)
  • Отбортовка типа “крюк-протяжка” (отбортовка толщиной менее 2 мм)
  • Отбортовка небольшого устья колокола
  • Постепенная отбортовка с помощью лазерного датчика может автоматически находить сварной шов, делая отбортовку аккуратной и красивой!

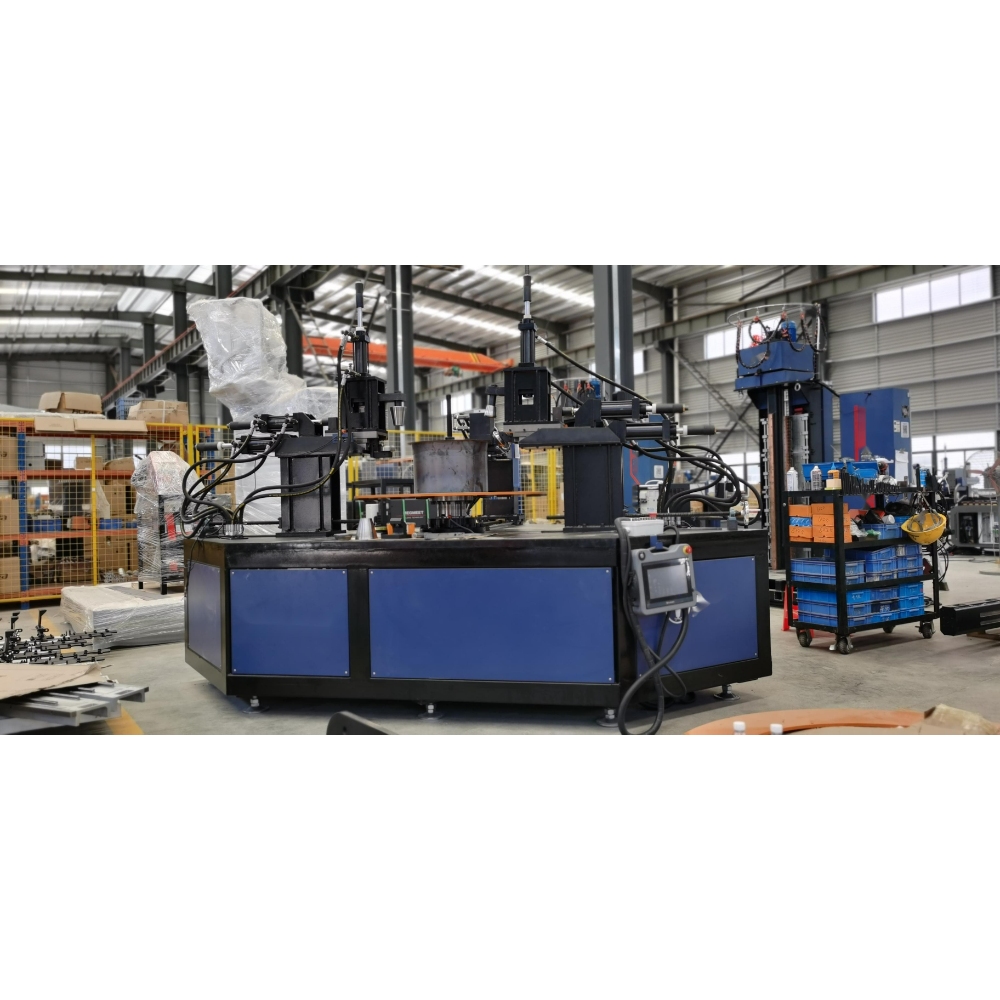

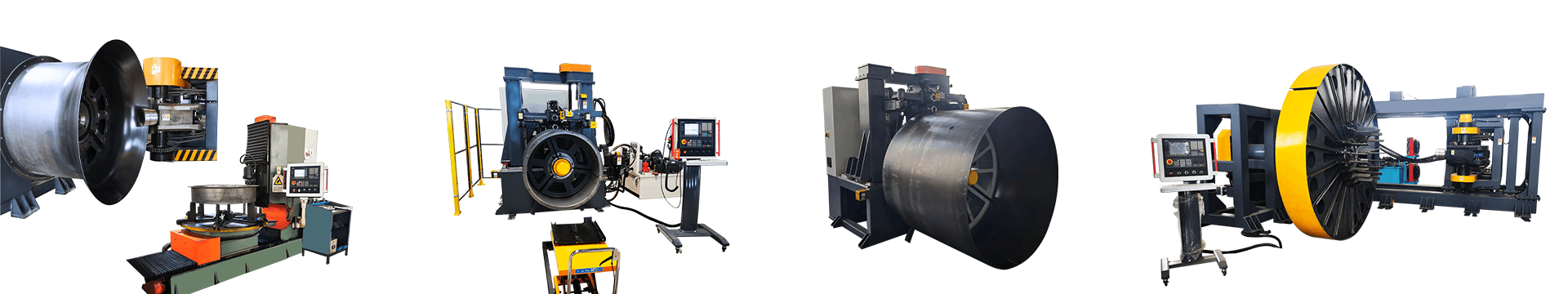

Это многофункциональная автоматическая фланцевая машина с PLC, которая может производить стандартные воздуховоды для вентиляторов с осевым потоком. Это практичный и широкий станок для отбортовки фланцев, особенно в области промышленных вентиляторов и вентиляции!

Видео с завода Альтрон

Пожалуйста, свяжитесь со мной, и инженер Joby предоставит вам подробный план.
