Рабочие колеса с загнутыми назад лопатками для центробежного вентилятор

Изогнутые назад рабочие колеса для центробежных вентиляторов подробнее

Область применения крыльчатки с обратным изгибом

Центробежные вентиляторы повсеместно используются в различных промышленных процессах, обеспечивая важнейшие решения по перемещению воздуха. Среди разнообразных конструкций вентиляторов крыльчатка центробежного вентилятора, изогнутая назад, выделяется своими уникальными характеристиками и универсальностью применения.

Понятие о крыльчатке центробежного вентилятора с обратным изгибом

Сердцем этого вентилятора является крыльчатка – важнейший компонент, отвечающий за создание воздушного потока. Крыльчатка, изогнутая назад, имеет лопасти, изогнутые в сторону от направления вращения. Такая конструкция обеспечивает эффективный воздушный поток и создание давления.

Системы ОВКВ

В системах ОВКВ центробежные вентиляторы с обратным изгибом отлично справляются с подачей больших объемов воздуха при умеренном давлении. Они широко используются в вентиляционных установках, крышных установках и системах вентиляции, обеспечивая оптимальное качество воздуха и комфорт в помещении.

Промышленные процессы

В промышленных условиях эти вентиляторы играют важнейшую роль в таких процессах, как сушка, охлаждение и вытяжная вентиляция. Способность выдерживать высокие температуры и агрессивные среды делает их пригодными для применения в различных областях производства, химической и горнодобывающей промышленности.

Энергоэффективность

Уделяя особое внимание вопросам устойчивого развития, промышленные предприятия все чаще используют энергоэффективные решения. Центробежные вентиляторы с загнутыми назад крыльчатками отличаются высокой эффективностью, снижая энергопотребление и эксплуатационные расходы при минимизации воздействия на окружающую среду.

Видеоролик об изогнутом назад рабочем колесе

Процесс производства загнутых назад крыльчаток

Крыльчатка с обратным изгибом играет важную роль в различных отраслях промышленности, таких как промышленные вентиляторы, системы ОВКВ, вентиляции и очистки воздуха. Его эффективная конструкция обеспечивает оптимальные характеристики воздушного потока и давления.

Этап проектирования крыльчатки с обратным изгибом

При изготовлении крыльчатки с обратной кривизной особенно важна тщательная разработка и проверка. Инженеры используют передовое программное обеспечение CAD и 3D для моделирования сложной геометрии рабочего колеса, учитывая такие факторы, как кривизна лопастей, толщина и угловое распределение лопастей. И используют передовую систему моделирования жидкости для анализа рабочего колеса, чтобы убедиться, что рабочее колесо достигает оптимальной производительности и эффективности в работе.

Выбор материала: обеспечение прочности, срока службы и рабочей среды крыльчатки

После завершения проектирования следующим этапом является выбор материала. Рабочие колеса с обратным изгибом обычно изготавливаются из таких материалов, как нержавеющая сталь, углеродистая сталь, алюминий или композитные материалы. Выбор материала зависит от таких факторов, как условия эксплуатации, требуемая прочность и коррозионная стойкость.

Обтекатели рабочих колес с ЧПУ

Металлообработка с ЧПУ является важным этапом в процессе производства крыльчаток с обратным изгибом. Станки с числовым программным управлением (ЧПУ) используются для точного формирования требуемой дуги крыльчатки в соответствии с проектными спецификациями. Этот процесс требует высокой точности для обеспечения равномерного контакта геометрии лопастей с дугой рабочего колеса. Процесс закрутки металла особенно важен для последующей сварки и динамической балансировки.

Формирование и придание кривизны глубоко вытянутым лезвиям

После обработки плоские лезвия подвергаются процессу формовки для достижения необходимой кривизны. Для этого могут использоваться такие методы, как прессование, прокатка или гибка, в зависимости от материала и требований к конструкции. Поддержание равномерной кривизны всех лопастей очень важно для обеспечения сбалансированного воздушного потока и стабильности производительности.

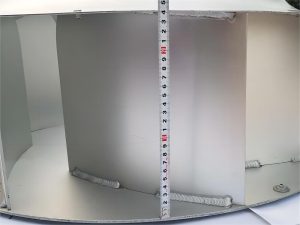

Крыльчатка с роботизированной сваркой AI

Если рабочее колесо состоит из нескольких компонентов или сегментов лопастей, необходима сварка. Квалифицированные сварщики используют такие методы, как сварка TIG или MIG, для прочного соединения и сборки компонентов вместе. В последние годы, в связи с постоянным сокращением числа сварщиков по всему миру, визуальная автоматизированная сварка AI вполне может заменить ручную сварку, которая может обеспечить последовательность сварки без ущерба для целостности конструкции. Качество сварки имеет решающее значение для обеспечения того, чтобы рабочее колесо могло выдерживать условия эксплуатации без сбоев.

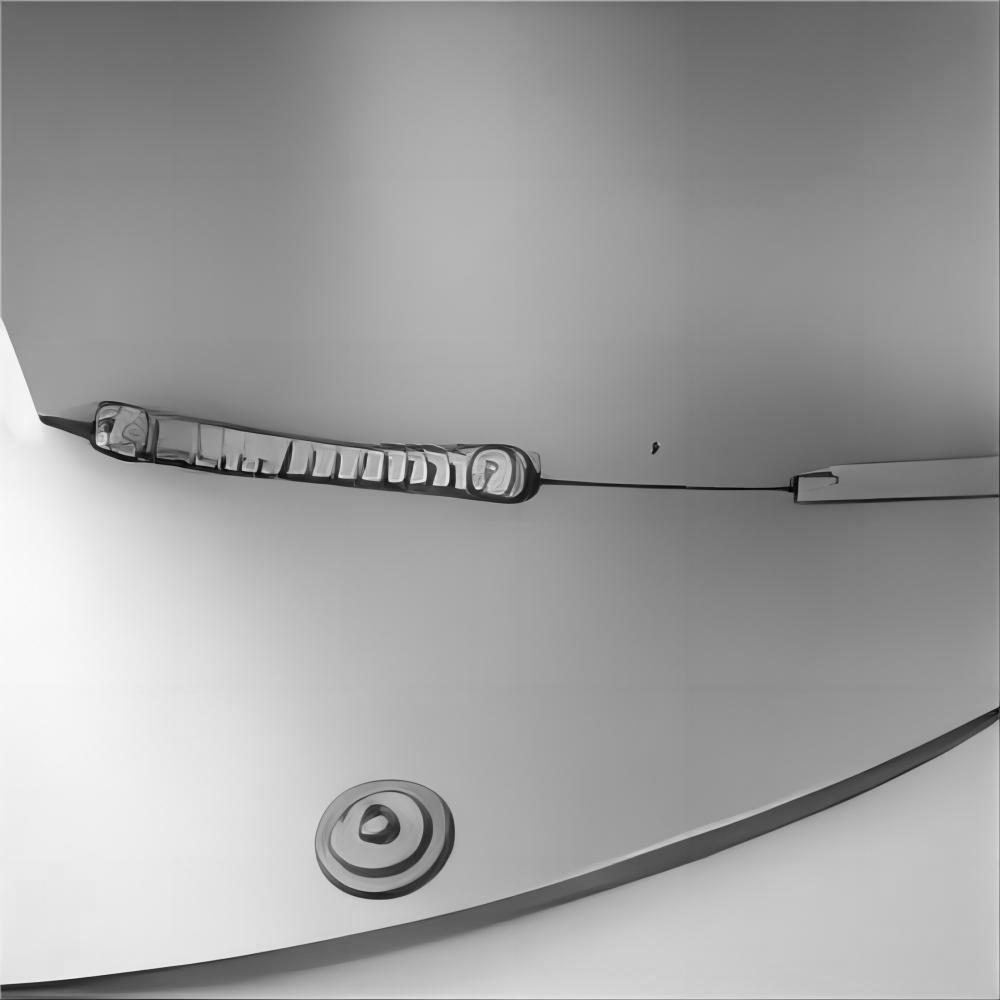

Формирование балансировки рабочего колеса

Балансировка является ключевым этапом контроля качества при производстве крыльчатки. Несбалансированные рабочие колеса могут вызывать чрезмерную вибрацию, шум и преждевременный износ при работе промышленных вентиляторов. Станок для динамической балансировки используется для измерения и устранения дисбаланса путем стратегического добавления или удаления материала. Это обеспечивает плавную работу, продлевает срок службы крыльчатки и снижает уровень шума, возникающего во время работы.

Обработка поверхности рабочего колеса

Обработка поверхности используется для повышения долговечности и производительности рабочего колеса. Она может включать такие процессы, как дробеструйное упрочнение для удаления дефектов поверхности с последующим нанесением покрытия или гальванического покрытия для защиты от коррозии. Качество поверхности также влияет на аэродинамическую эффективность, поэтому необходимо добиться гладкой и однородной поверхности.

Контроль качества

На протяжении всего процесса производства применяются строгие меры контроля качества, чтобы гарантировать, что рабочее колесо соответствует промышленным стандартам и требованиям заказчика. На разных этапах проводятся проверки размеров, испытания материалов и оценка эксплуатационных характеристик. Данные о каждом рабочем колесе записываются и присваивается номер соответствующего заказа. Крыльчатка, прошедшая окончательную проверку, будет отправлена на склад.

Выставка других крыльчаток

Завод по производству крыльчаток

Altron специализируется на разработке, исследованиях и разработках, производстве и продаже металлических прядильных, штамповочных металлических деталей, пресс-форм, центробежных вентиляторов, механической обработке, а также металлических деталей, необходимых для строительной промышленности и других отраслей. Благодаря нашему богатому опыту и внимательному обслуживанию, мы считаемся надежным поставщиком для многих международных покупателей. Мы делаем все возможное, чтобы удовлетворить вас.

Наши опытные инженеры специализируются на станках с ЧПУ, что позволяет нам удовлетворить ваши индивидуальные требования и поддержать ваши услуги OEM/ODM. Мы можем удовлетворить любые ваши требования к оптовым заказам. Продукция хорошо продается на внутреннем и внешнем рынках, таких как США, Европа, Ближний Восток, Южная Африка и другие страны и регионы, и хорошо принимается клиентами.

Промышленность Вентиляторы Крыльчатка Металл Материал:

• алюминиевый сплав,
• титановый сплав,
• нержавеющая сталь,
• оцинкованная плита,
• марганцевая сталь,
• и т.д.

Промышленные вентиляторы Продукты являются:

Крыльчатка вентилятора машинного зала, Крыльчатка вентилятора сеялки, Крыльчатка вентилятора циркуляции горячего воздуха, Крыльчатка однотрубного вентилятора охлаждения зерна, Крыльчатка сушилки табака, Крыльчатка морского вентилятора, Крыльчатка очистки масла и дыма, Крыльчатка вентилятора без зазора, Крышная крыша, Крыльчатка вентилятора охлаждения, Крыльчатка бокового вентилятора конденсатора, Крыльчатка духовки, Специальная крыльчатка вентилятора для машины носков, Крыльчатка вентилятора всасывания текстильного хлопка, Крыльчатка крыльчатки текстильной машины очистки, Крыльчатка коммерческого вентилятора для гостиниц и торговых центров, Крыльчатка центробежного вентилятора с высокой термостойкостью, Крыльчатка двухступенчатого вентилятора, Крыльчатка вентилятора печи, Крыльчатка вентилятора отопительной печи, Крыльчатка пылеудаления буровой установки Down-The-Hole, Крыльчатка вентилятора промышленного очистителя, Крыльчатка вентилятора Ffu (свежего воздуха), Крыльчатка вентилятора лабораторного оборудования, Крыльчатка вентилятора пылеудаления полировки, Крыльчатка горелки, Крыльчатка электрической подметальной машины, Крыльчатка вентилятора поддержки горения. Крыльчатка сушильного оборудования, Крыльчатка вихревого вентилятора высокого давления, Крыльчатка перемещения оборудования для моксибустиона, Крыльчатка очистки дыма, Крыльчатка стирального оборудования, Крыльчатка сушилки, Крыльчатка пылеудаления импульсного мешка, 9-12, 9-19, 9-26 Крыльчатка центробежного вентилятора высокого давления, Крыльчатка вентилятора наведенной тяги котла, Крыльчатка оборудования для пищевой промышленности, Крыльчатка охлаждения вентилятора шпинделя станка, Наклонная вперед и назад многокрылая крыльчатка, Воздушное направляющее кольцо, Нестандартный индивидуальный объем, Индивидуальный вентилятор, и т.д.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Кто мы?
Наша фабрика находится в Цзянсу, Китай, начиная с 2017 года. Наша продукция продаетсяв Южной Азии (30,00%), Восточной Азии (25,00%),
Восточной Европе (25,00%), Северной Америке (20,00%). В нашем офисе работает около 51-100 человек.

Как мы можем гарантировать качество?
Всегда тестируемпредварительный образец перед массовым производством
Всегда проводим окончательную проверку перед отгрузкой

Что вы можете получить от нас?
Штамповка частей, формы, крыльчатки, механической обработки, центробежный вентилятор и так один

Почему выбрать нас?
У нас есть богатый опыт 20 лет на крыльчатки, вентиляторы и другие аксессуары оборудования. Профессиональный дизайнер, чтобы создать
новых сопутствующих товаров, опытный механик, чтобы проверить продукты снова и снова обеспечить получить идеальные продукты.

Какие услуги мы можем предоставить?

Условия поставки: FOB, CFR, CIF, DDP
Оплата : USD, CNY
Тип оплаты: T/T, L/C

Упаковка и доставка

Клиенты предоставляют информацию и согласовывают решения по рабочим колесам:

1. Предоставьте фотографии крыльчатки вентилятора + размеры крыльчатки; Altron предоставит соответствующие крыльчатки.
2. Предоставьте чертежи крыльчатки; производство по индивидуальному заказу будет выполнено Altron (срок поставки 5-55 дней).
3. Предоставить информацию об использовании промышленных вентиляторов, отраслях применения, давлении ветра, объеме воздуха, материалах основных компонентов, толщине стенок и прочности промышленных вентиляторов.
4. Изготовление крыльчатки или аксессуаров в соответствии с реальными потребностями

Образец крыльчатки промышленного вентилятора
