Машина для формовки и выдавливания металла для военных целей

Применение проточной формовки и прядения металла в военной промышленности

Альтрон – завод с квалификацией и сертификатами для военной обработки! Представленные станки: CNC Flow Forming Machine и CNC Metal Spinning Machine;
По мере распространения войны между Россией и Украиной, многие компании и заводы двойного назначения добавили станки и оборудование для обработки военных деталей. Все больше и больше отраслей промышленности вовлечены в военную, военную промышленность, артиллерийские снаряды, ракеты, беспилотники, авиацию, аэрокосмическую промышленность и другие области.

Аксессуары в военной области имеют высокие стандарты и требования к размерам, точности и качеству; Altron глубоко вовлечен в эти области уже более десяти лет и имеет технический опыт высокого уровня и соответствующие данные по испытаниям аксессуаров в различных областях применения, что может сократить количество испытаний и цикл испытаний для большинства продуктов!

Формирование потока для военной промышленности

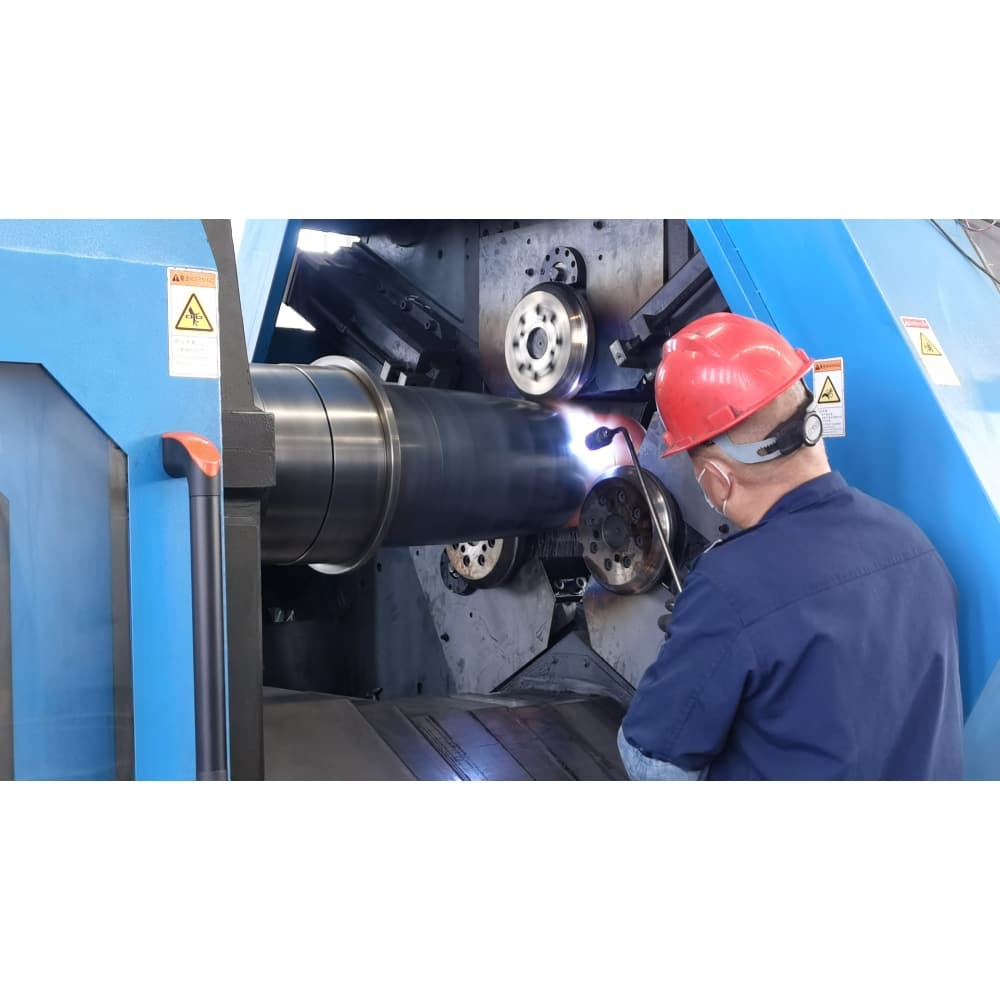

Машина проточной формовки – это специальное металлопрядильное оборудование для изготовления цилиндрических полых деталей, таких как прецизионные цилиндры, газовые баллоны высокого давления, сервогидравлические цилиндры, корпуса двигателей, сосуды под давлением и т.д. Оно состоит из 3 групп 12-градусных или 4 групп 90-градусных прядильных валов. Он занимает уникальное положение в области применения тонких и формованных труб. Это технологическое звено и оборудование, которое не может быть заменено другими традиционными отраслями обработки. Он широко используется в аэрокосмической, авиационной, военной промышленности, химической промышленности, оборудовании, работающем под давлением, и других областях.

Технология и функции поточной формовочной машины:

• • Прядильное колесо синхронного или дислокационного прядения металла;
  • Прялка вперед；
  • Обратное вращение;
  • Функция реверсивного прядения фиксированной длины;
  • Система управления Siemens 840D;
  • Ограничитель направления шпинделя, удобный для установки и демонтажа пресс-формы;
  • Устройство для разгрузки шпинделя;
  • Устройство для разгрузки горки;
  • Обработка прядения с циркуляцией воды;
  • Защита прядения от нагрева;
  • Манипулятор взаимодействует с верхней и нижней заготовками;

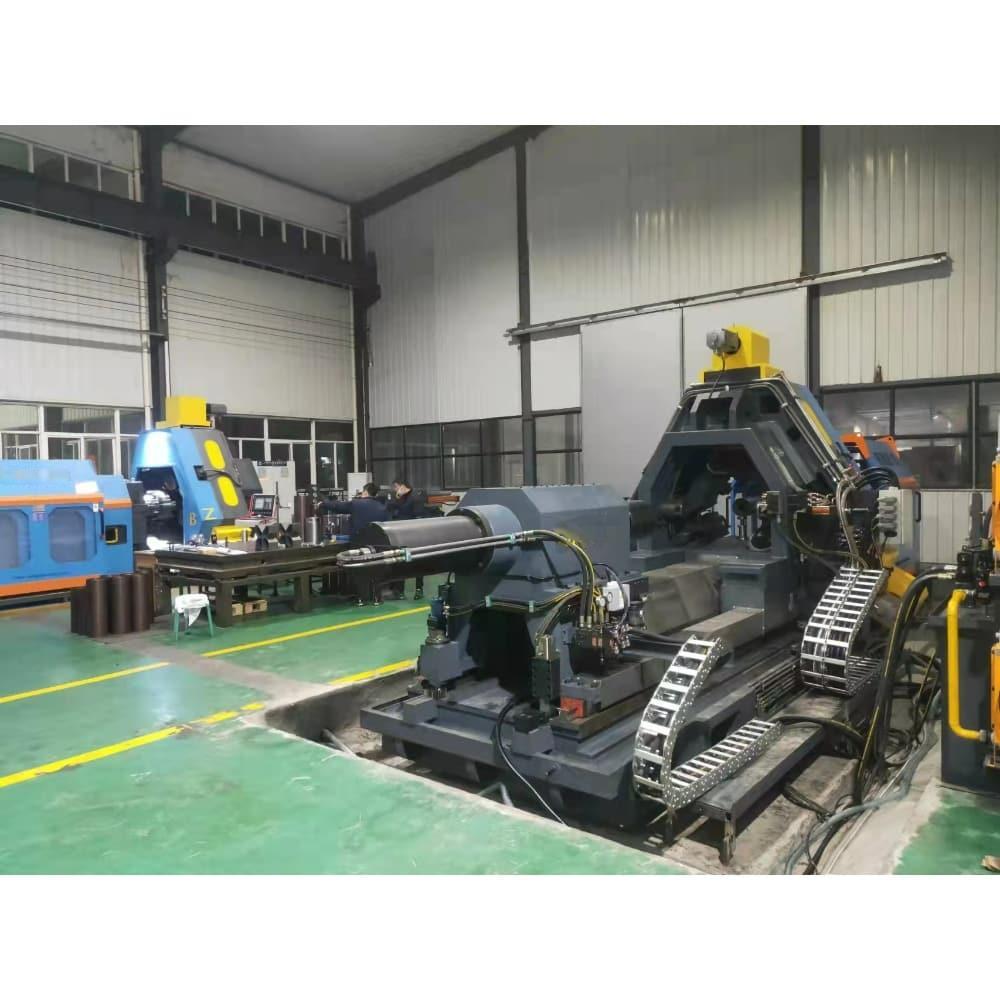

Altron модернизирует машину для проточной формовки в Лейфельде, Германия

Это китайская компания, которая приобрела у Altron 3 поточных формовочных машины с ЧПУ и настоятельно попросила модернизировать поточную прядильную машину немецкого производства, которую они приобрели ранее. Это особый случай. Обычно мы не участвуем в модификации или обслуживании оборудования, произведенного другими компаниями!
Высокие эксплуатационные расходы и циклы обслуживания немецких компаний неприемлемы для этой компании! Мы были вынуждены провести реконструкцию и модернизацию! Принцип привода оригинального гидравлического сервоцилиндра был изменен на управление сервомотором!

По опыту производства высокоточного потокоформирующего оборудования, исследованиям, разработке и производству оборудования мы не уступаем технологиям Германии и Японии! Качество наших услуг, безусловно, выше, чем у известных производителей прядильных станков с ЧПУ в развитых странах, а инвестиции в станки составляют всего около 30% от их!

Металлопрядильный станок для военной промышленности

Прядильные станки с ЧПУ делятся на два типа: тяжелые и легкие! Легкие прядильные станки обычно используются в гражданских отраслях промышленности, таких как вентиляция, вентиляторы, домашняя фотография и т.д.; тяжелые прядильные станки с ЧПУ имеют высокую точность и сильные возможности обработки, и подходят для формирования более толстых металлических листов с более высоким пределом текучести!
Формы, которые являются представителями военной и аэрокосмической промышленности, включают заостренные конусы, медные конусы, сферы, параболы или дуги, и т.д. Эти детали часто изготавливаются из специальных материалов, а не из металлических материалов, распространенных на рынке!

Технология и функции металлопрядильной машины:

• • Прядение с ножницами;
  • Прядение с усадкой горловины;
  • Растягивающее прядение;
  • Утончение и удлинение труб, поверхностная закалка;
  • Система Siemens 820D, опционально 840D;
  • Разгрузка поворотного цилиндра шпинделя или установка приспособлений;
  • Устройство для разгрузки суппорта инструмента;
  • Циркуляция воды при обработке прядильных изделий и другие системы охлаждения;
  • Нагревательное прядильное устройство и защита;
  • Манипулятор взаимодействует с верхней и нижней заготовками и автоматически соединяется;

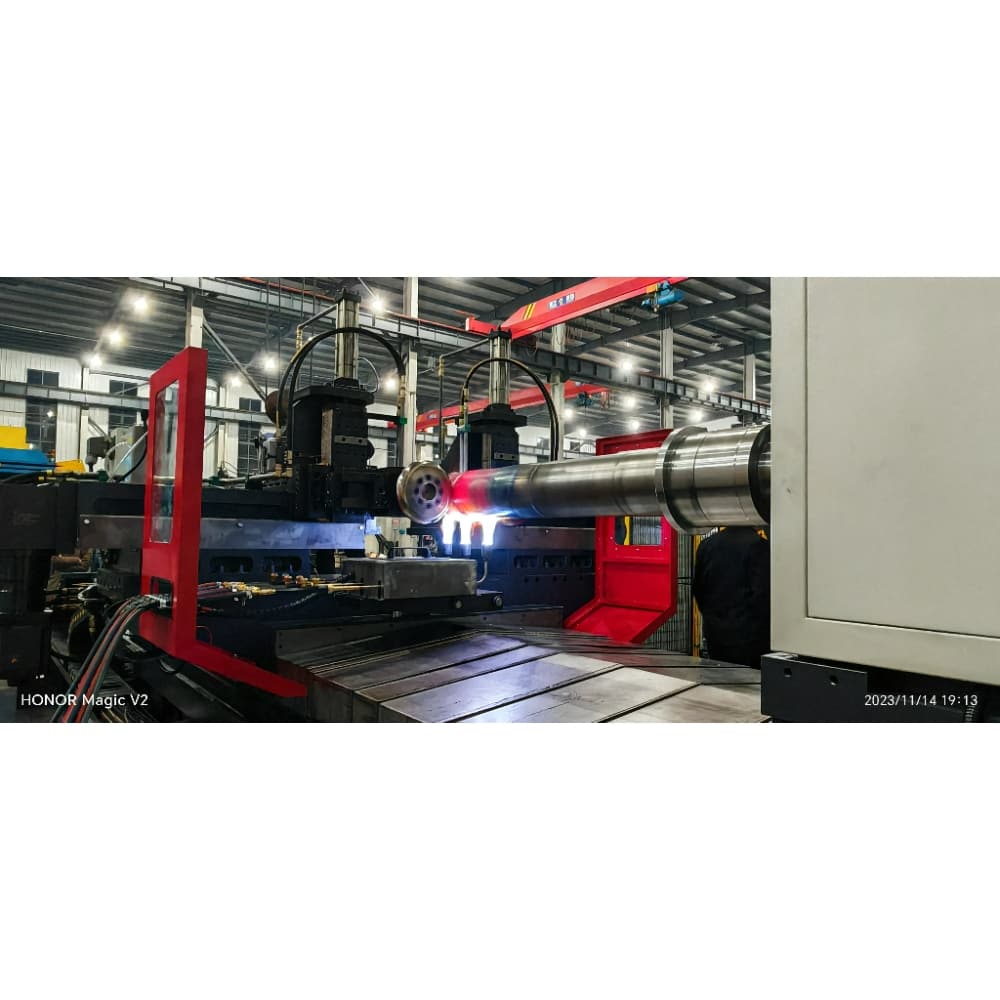

Процесс усадки горловины металлической прядильной головки для различных размеров малых ракетных частей

Процесс усадки горловины металлической прядильной головки для различных размеров малых ракетных частей

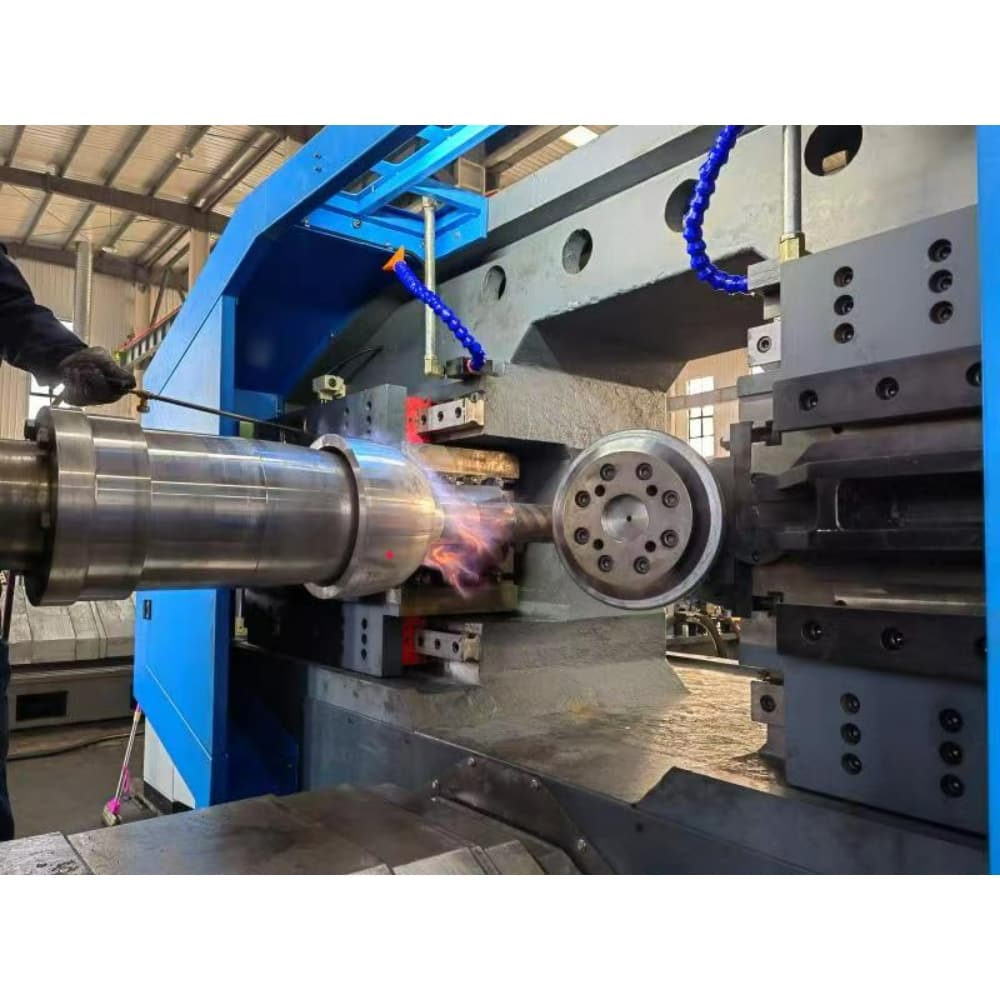

Сверхмощный шпиндель установлен со специально разработанным приспособлением, которое имеет термостойкое и охлаждающее устройство цикла для обеспечения стабильного производства прядильного станка с ЧПУ!

Neck shrinking metal spinning head process for various sizes of small missile parts

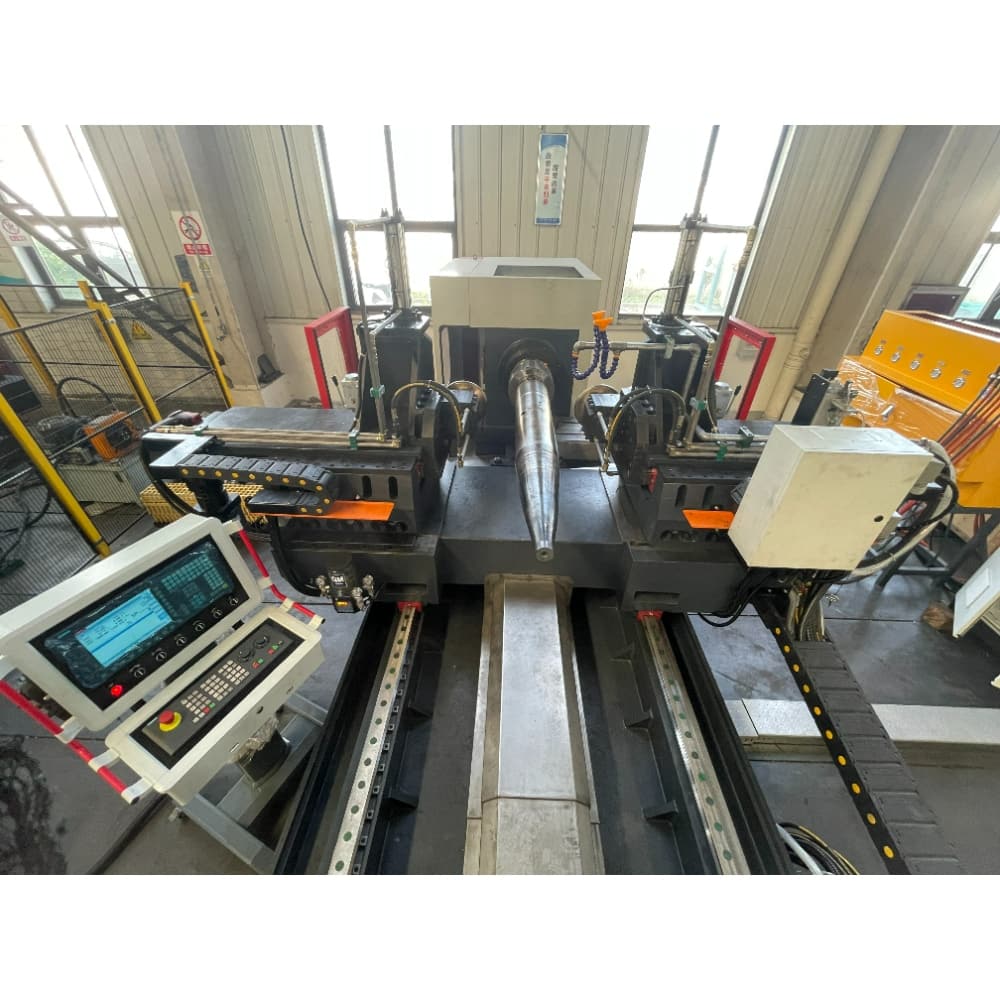

Прядильный валик и продольные и поперечные салазки рабочего сиденья машины имеют крупнотоннажную упорную конструкцию и двунаправленную симметричную прядильную структуру, которая в основном используется для резервирования зоны нагрева для нагревательного устройства, чтобы защитить прядильный валик от прямого нагрева нагревательным устройством! В противном случае это приведет к расширению подшипника, и прядильный ролик не сможет вращаться!

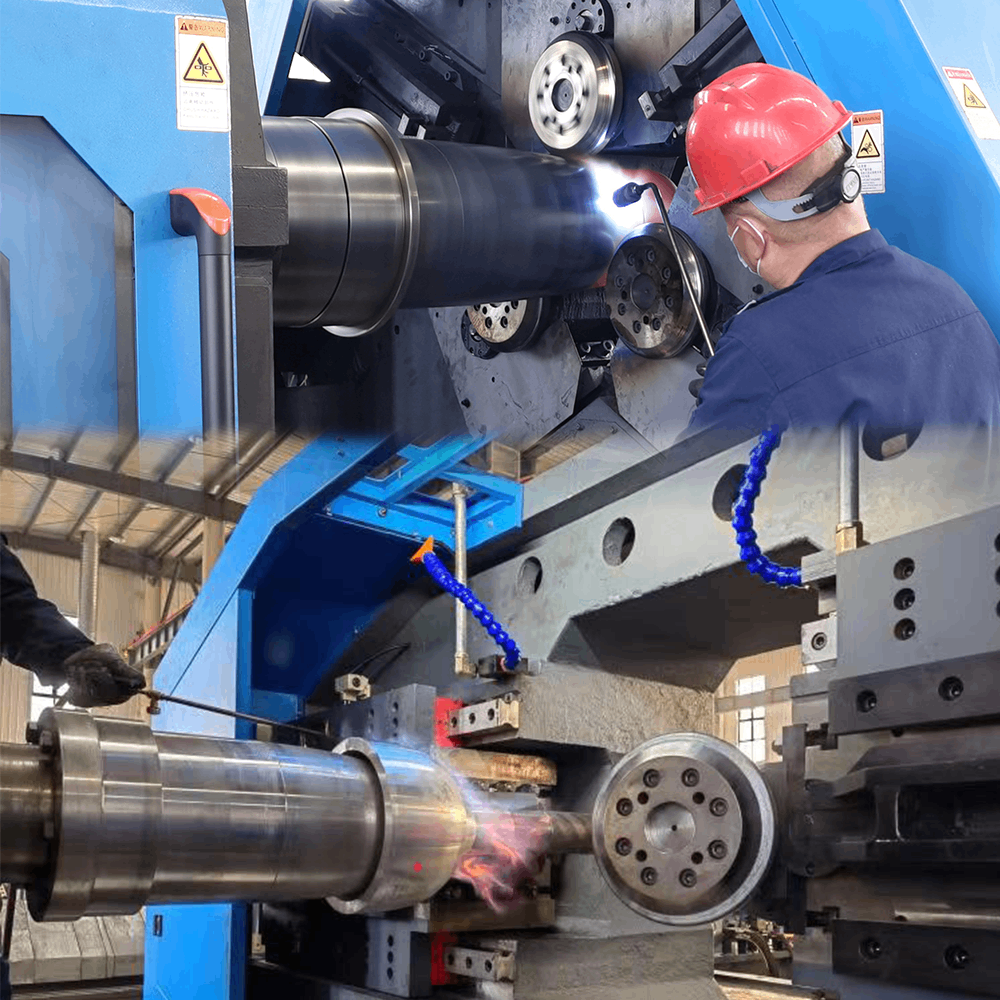

Процесс производства металлических изделий, сочетающий формовку потока и прядение металла

Корпус этой торпеды должен быть обработан с помощью двух процессов, что никогда не снижало стоимость и сложность производства! Достижение режима массового производства：

Это проект торпеды из Объединенных Арабских Эмиратов. В связи со стоимостью производства, оболочка рыбы сращивается; на следующем рисунке показаны детали и технологическая схема обработки：.

1 часть комплектуется прядильной машиной с ЧПУ: с использованием процесса стрижки

The front part belongs to the warhead part with thicker wall thickness. The wall thickness size of the drawing has a gradient value of 18mm-12mm. Each point on the contour needs to be strictly tested. A measurement position point is taken with a length of 5mm! After spinning, the workpiece needs to be numbered and the measurement data is archived! Ensure the qualified rate of the product and reach the next turning process;

Основные вопросы прядения металла:

• • Обработка поверхности черновой заготовки после токарной обработки;
  • Обработка отжигом перед прядением металла;
  • Контроль температуры во время прядения;
  • Разработка оснастки для распалубки после прядения металла;

2 часть комплектуется на потокоформирующей машине: с использованием процессов утончения и удлинения, а также шейки.

Задняя часть корпуса торпеды завершается процессом утончения и удлинения, а также процессом затылования. 3-роликовая прядильная машина для формирования потока используется для утончения трубной заготовки, от 25 мм трубки до 10 мм трубки с равномерной толщиной стенки!
Затем замените сердечник для удлинения, используйте процесс удлинения, а затем нагрейте его, чтобы сформировать его!

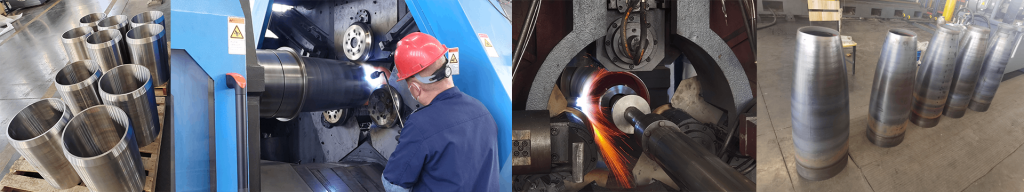

2 part is completed by flow forming machine- using thinning spinning and necking spinning processes

Основные вопросы формирования потока:

• Толщина стенки трубки, изготовленной методом проточной формовки, должна быть больше толщины стенки, указанной в чертеже;
• Небольшое утолщение не может привести к утолщению материала;
• Отжиг перед прядением металла для предотвращения охрупчивания;
• Контроль температуры во время прядения;
• Проектирование оснастки для формования после прядения металла;

Сводка по обработке торпедных снарядов:

В проектах многопроцессной формовки внутренняя структура материала меняется, и традиционный процесс холодного прядения металла имеет множество нестабильных факторов! При нагревании металлического материала предел текучести снижается, что облегчает процесс прядения металла и повышает коэффициент пластичности материала!

В проекте прядения с нагревом мы должны использовать двухвалковую металлопрядильную машину. Трехвалковая машина для формирования потока металла нагревается. Равномерный нагрев отсутствует, и его можно производить только в ручном режиме. Это небезопасно!

В более позднем плане проекта, скользящая часть сильной прядильной машины и машины для формирования потока может быть более скользкой! Достичь одной машины для завершения двух процессов!

Военная, аэрокосмическая, авиационная промышленность, демонстрация вращающихся деталей

Принципы развития компании Altron в военной области

Война приносит людям боль и бедствия. Отставание приведет к поражению!
Я надеюсь победить несправедливое угнетение только с помощью мощной военной силы, и я не хочу, чтобы оружие принесло человечеству бедствия и войны!

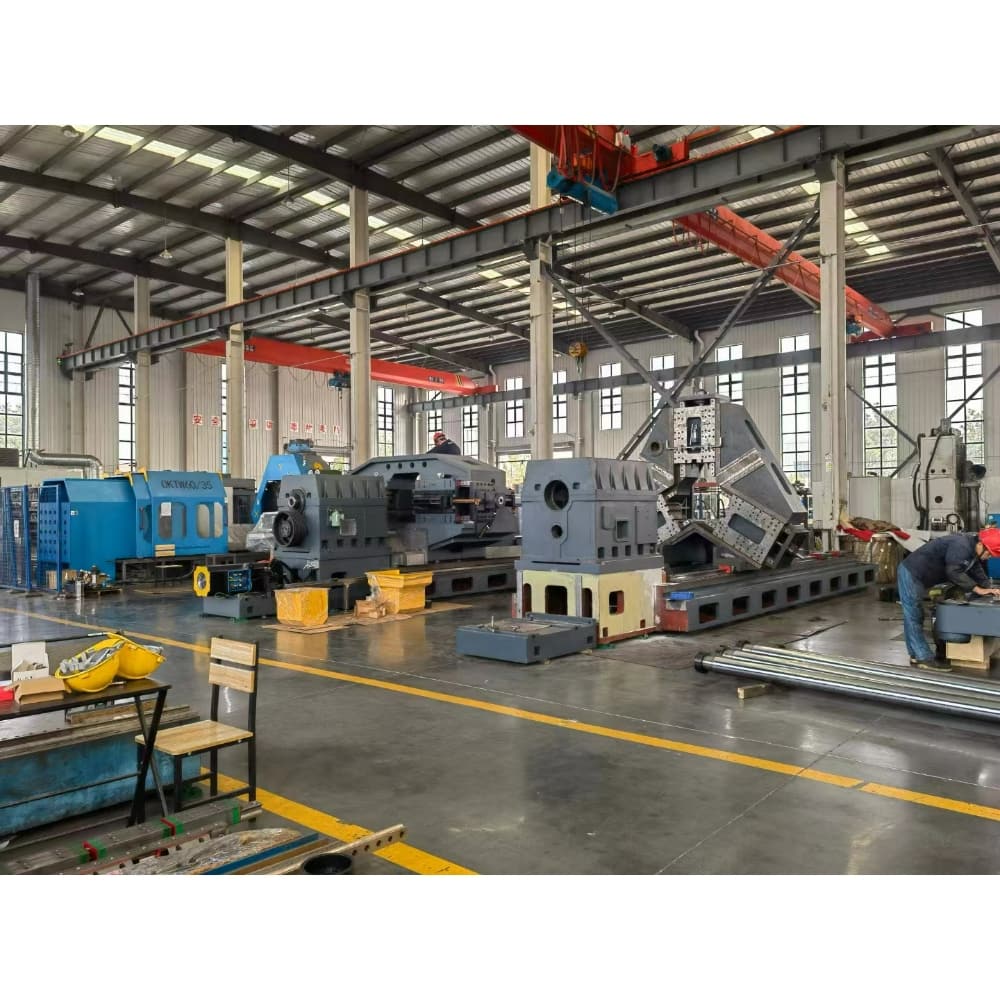

Видео с фабрики Альтрона

Пожалуйста, свяжитесь со мной, и инженеры Joby предоставят вам подробный план.
