Роботизированные сварочные машины для коленных воздуховодов

Роботизированный сварочный аппарат Altron для сварки локтевых каналов имеет две конструкции роботов:

6-осевой робот используется для сварки колен нефтепроводов, с относительно небольшим диаметром 100-400 мм, и более толстым материалом 5-10 мм. Сварочный аппарат MP500FR компании Megmeet часто используется для сварки материалов из углеродистой стали; 4-осевой робот
используется для сварки коленчатых воздуховодов с относительно большим диаметром 200-800 мм, поддерживает индивидуальные размеры машины, а материал тоньше на 1-5 мм. Различные типы сварочных аппаратов могут быть настроены в соответствии с различными сварочными материалами, включая сварку в газовой защите, аргонодуговую сварку и лазерную сварку. Часто используются лазеры Lincoln 400TPX, Panasonic 350GL5 и инновационные отечественные лазеры.

Роботизированный сварочный аппарат для сварки локтевых каналов Видео

Сварка для локтевого воздуховода

Локтевые воздуховоды обычно используются с MAG сваркой (Metal Active Gas Arc Welding), что хорошо сказывается на автоматической сварке!

Роботизированный сварочный аппарат для сварки локтевых каналов реализует визуальную настройку программы. Система использует метод входной сварки для установки диаметра и количества секций локтя трубы для сварки. Свариваемые материалы включают углеродистую и нержавеющую сталь. Можно выбрать MAG сварку и лазерную сварку;
Машина использует сенсорный экран и программное управление PLC, и оснащена интеллектуальной системой обнаружения для реализации сварки локтей во всех положениях. Модульная конструкция может быть быстро и легко объединена в необходимую сварочную систему в соответствии с требованиями заказчика; оборудование поставляется с графической системой сборки локтей 4-9 секций, а количество секций локтей и углов может быть установлено самостоятельно. Вся система использует систему коррекции сварного шва, и точная позиционная сварка не требуется без программирования.

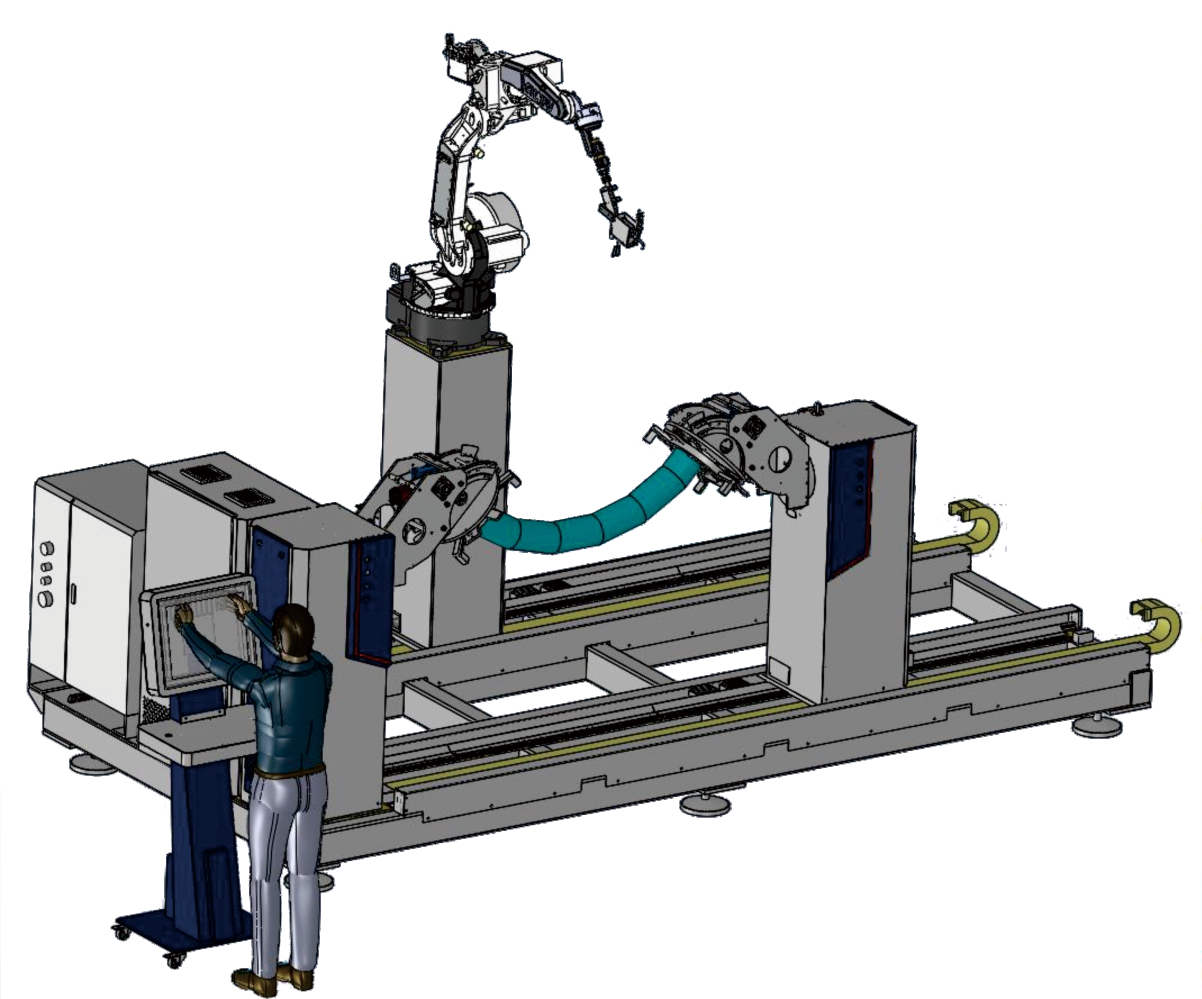

Представление о машине

Преимущества

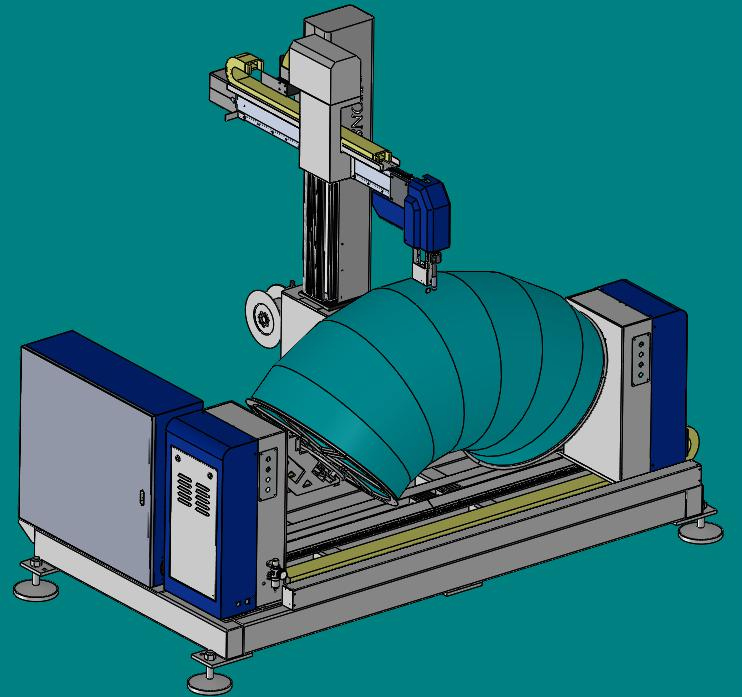

• Система MAG для сварки многосекционных колен предназначена для автоматической сварки стыковых соединений локтевых воздуховодов. В ней реализована визуальная настройка программы. Система использует метод сварки на входе и задает диаметр колена трубы и количество секций для сварки. Свариваемые материалы включают углеродистую сталь. Можно использовать нержавеющую сталь, сварку MAG и лазерную сварку;
• Оборудование имеет разумную структуру, простое управление и передовые технологии. Оно использует сенсорный экран и программируемое управление PLC, в сочетании с интеллектуальной системой обнаружения, оно может реализовать сварку колен во всех положениях. Модульная конструкция может быть быстро и легко объединена в необходимую сварочную систему в соответствии с требованиями заказчика;
• Оборудование поставляется с графической системой сборки локтей из 4-9 секций, которая может самостоятельно задавать количество секций и углов локтей. Вся система оснащена системой коррекции сварочного шва, что устраняет необходимость программирования для точного позиционирования и сварки.

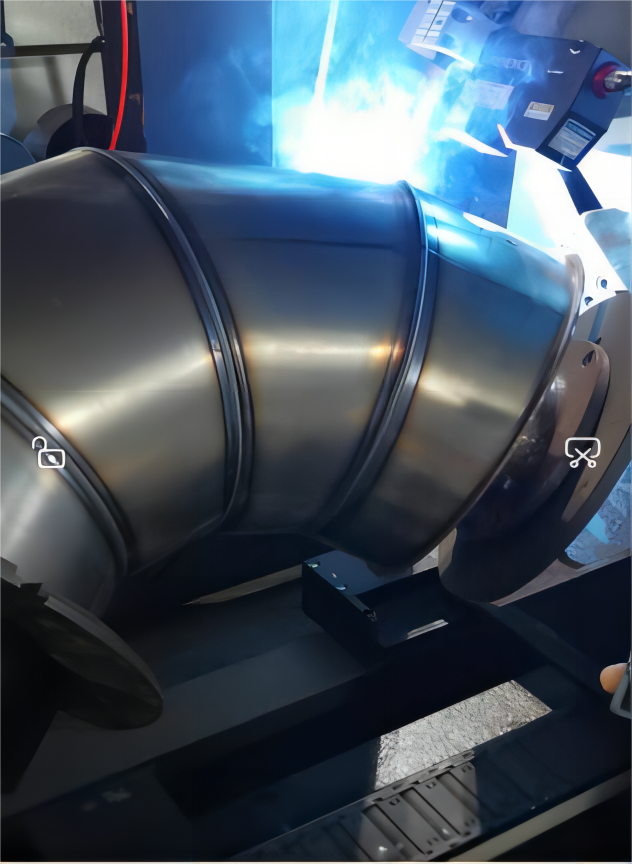

Процесс работы:

• Заготовки заранее собираются точечной сваркой и помещаются на сварочное приспособление.
• Управляя приспособлением, установите его в соответствующее положение, запустите разжимной зажим и установите заготовку.
• Установите скорость и направление движения головки машины и соответствующие параметры сварки. Все характеристики сварки и параметры сварочного процесса должны быть определены после пробной сварки определенных деталей и коррекции каждого параметра перед определением окончательных параметров сварки.
• В том числе: скорость сварки, сварочное напряжение, сварочный ток, выбор диаметра проволоки и т.д.

Сварка для колен нефтяного трубопровода

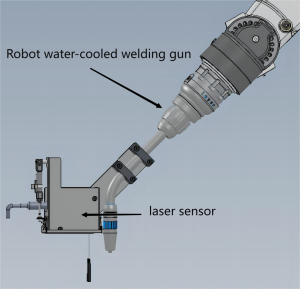

Сверхмощный сварочный робот для гибки труб состоит из: 6-осевого сварочного робота, позиционера, наземного рельса, системы сканирования сварочного шва, сверхмощного приспособления, системы управления и сварочного источника питания. Он используется для замены ручной сварки крестообразных гибов. В процессе сварки не требуется ручного вмешательства. Ручное управление требует только загрузки перед сваркой и выгрузки после сварки. На основе графических настроек параметров лазерное сканирование используется для моделирования в реальном времени, и сварочные швы точно подгоняются для удовлетворения требований к коррекции нестандартных изделий. Продукт прост в эксплуатации и удобен в использовании. Сократите количество этапов моделирования сварного шва. Улучшить эффективность.

Введение машины

Преимущества

• Полностью бесконтактная сварка, отсутствие вибрации;
• Открытая система и регулируемые параметры;
• Удобный зажим заготовки, не требующий точного позиционирования, простое и удобное управление;
• Общие сбои в работе автоматически сигнализируют и останавливают аппарат, что делает его безопасным и простым в использовании;
• Сварные швы красивы, качество сварки надежно, шлифовка не требуется.

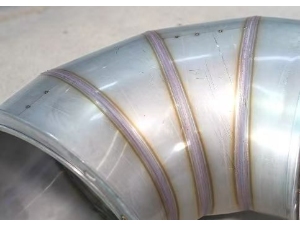

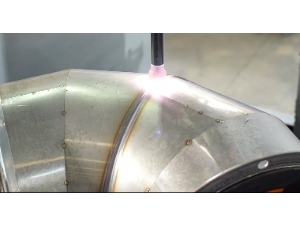

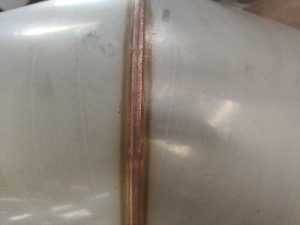

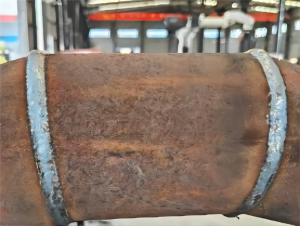

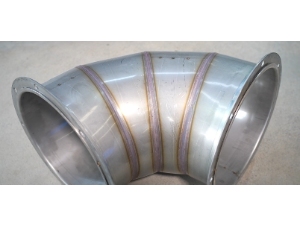

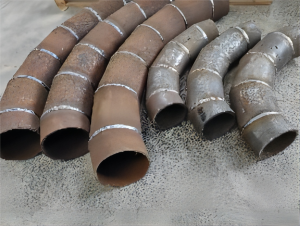

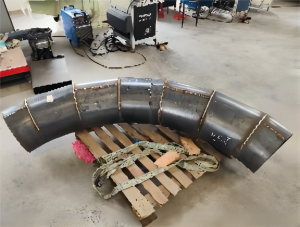

Эффект сварки локтей воздуховодов и нефтепроводов

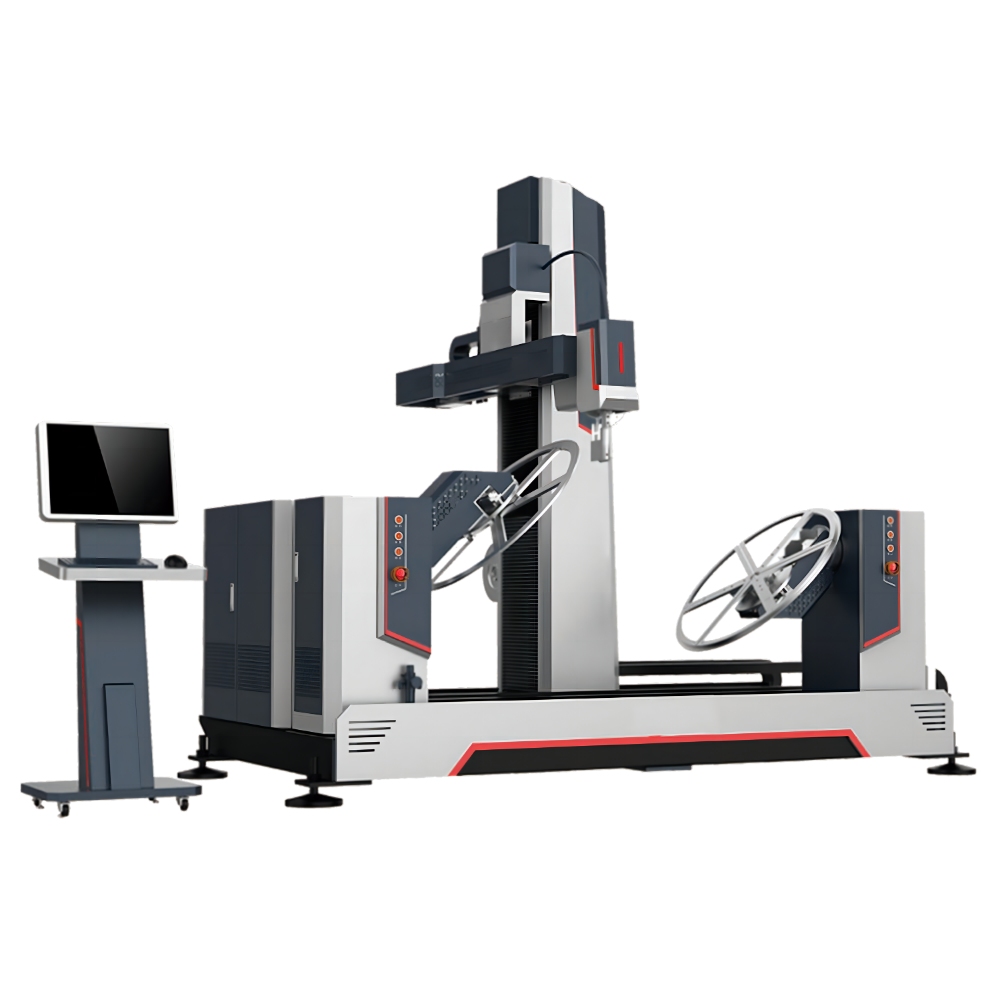

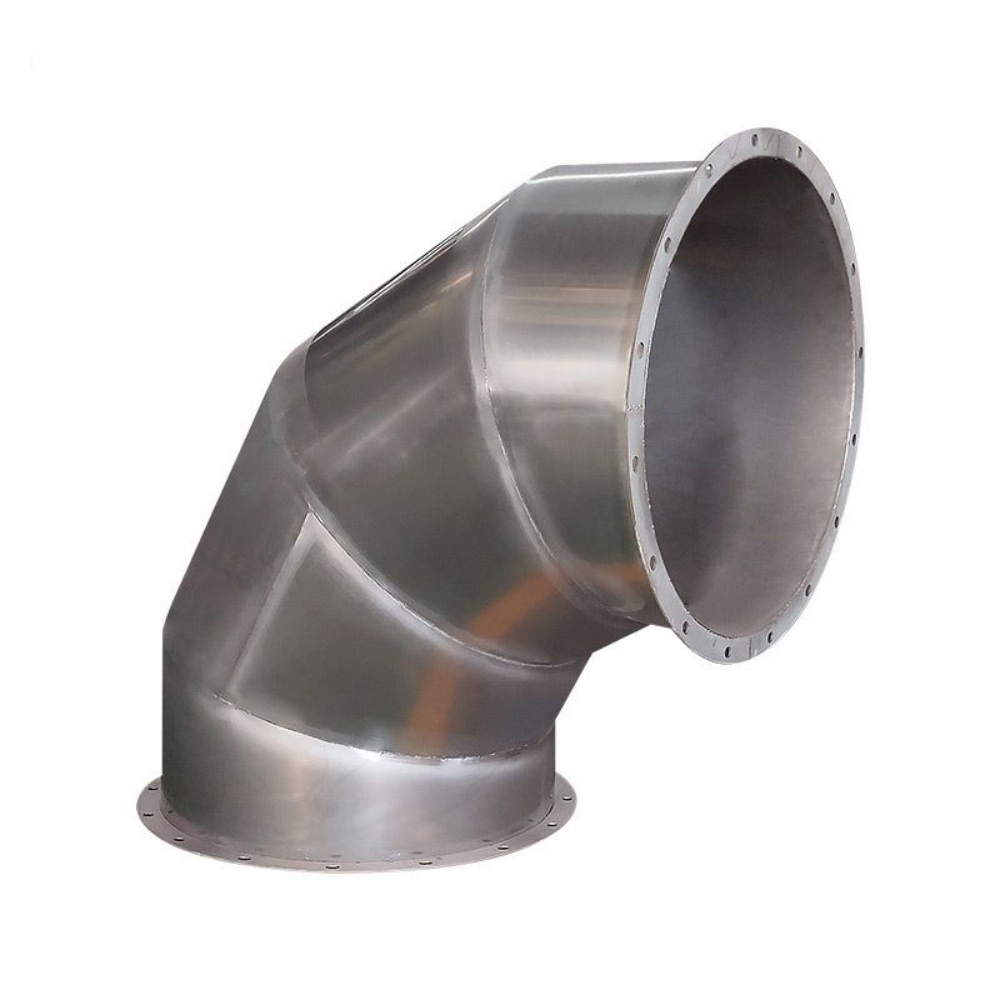

Сварка для колена воздуховода – 4-осевой робот

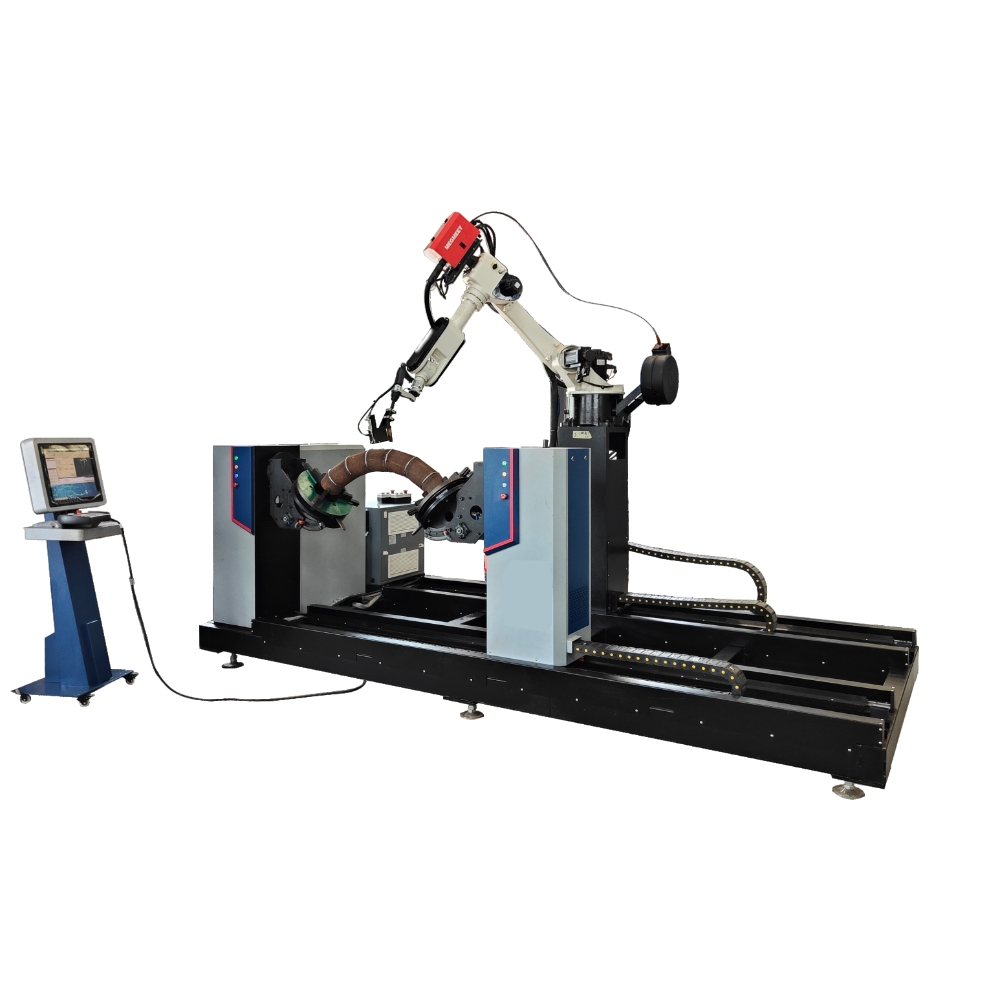

Сварка для нефтяных трубопроводов колена-6-осевой робот

Параметры локтевого воздуховода роботизированной сварочной машины

1. Параметры заготовки:

• Диаметр заготовки: 108~426 мм/200-800
• Секции заготовки: 3~13 секций/4-9 секций
• Толщина стенки заготовки: 1-5мм/5~10мм
• Вес заготовки: M＜100 кг/0.6T

2. Размер оборудования: 6200*2650*4000 (длина*ширина*высота)
3. Вес оборудования: 3000 кг
4. Применяемые материалы: углеродистая сталь, нержавеющая сталь, оцинкованный лист.
5. Оборудование сварочного аппарата: Megmeet 500; лазерная сварка, аргонодуговая сварка GIT;Lincoln 400TPX, Panasonic 350GL5, инновационные отечественные лазеры
