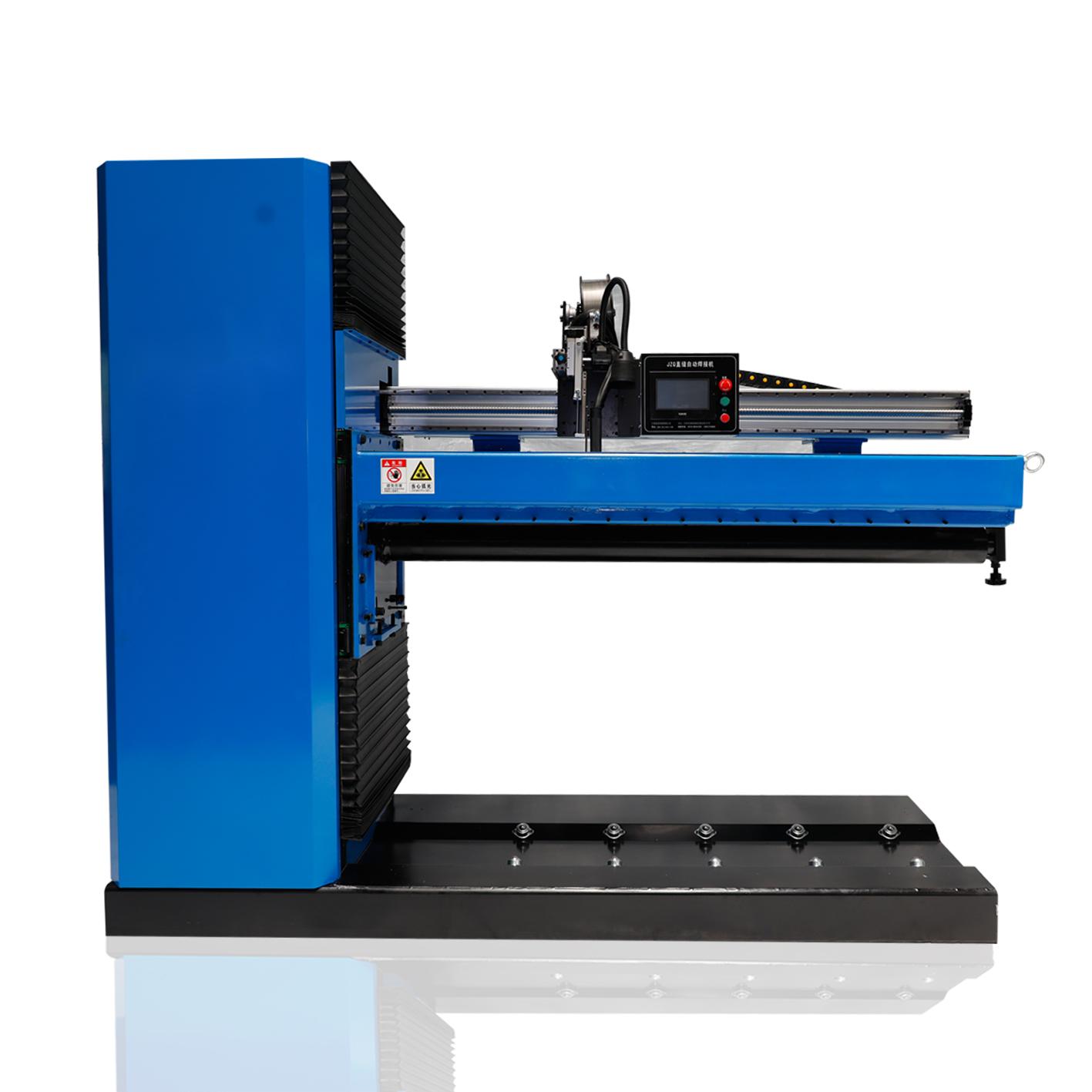

Индивидуальное решение для автоматической шовной сварки с подъемным механизмо
Область применения:
Оборудование для сваркипрямых швов подъемного типа в основном подходит для стыковой сварки прямым швом изделий из углеродистой стали, нержавеющей стали и других металлов, а также тонколистовых заготовок.
Конструктивные формы заготовок, которые могут быть зажаты и сварены прямошовной сварочной машиной, включают:
металлический лист,
Цилиндрическая заготовка,
коническая труба,
усеченный конус,
и коробчатые конструкции,
Плоские соединения для сращивания,
и т.д.
Производственная линия для формирования вентиляторов с осевым потоком ,
- ПРЕИМУЩЕСТВА
- ПАРАМЕТРЫ
- ОТЗЫВЫ КЛИЕНТОВ
Индивидуальные функции автосварочной машины с подъемным типом шва
- По сравнению с традиционной машиной для автоматической сварки прямого шва типа нажимной плиты, это оборудование добавляет большую консоль и поперечную балку, которые можно поднимать и опускать с помощью электропривода.
- Принцип конструкции данного оборудования заключается в использовании рояльно-нажимного механизма для обеспечения сбалансированного зажима заготовки и эффекта охлаждения. Во время сварки избыток тепла на заготовке быстро отводится от шва, что снижает вероятность прожога шва и повреждения заготовки. Искривление и деформация.
- Это оборудование может использоваться для односторонней сварки и двусторонней формовки. Многие свариваемые металлические материалы могут быть сварены на этом автоматическом сварочном аппарате, такие как нержавеющая сталь, углеродистая сталь, свариваемые алюминиевые сплавы и другие металлические материалы.
- Передовая система управления, гуманизированный человеко-машинный интерфейс, высокая степень автоматизации, стабильная и надежная работа.
- Он может интегрировать TIG вольфрамовой дуговой сварки, MIG/MAG газовой дуговой сварки металла, PAW плазменной сварки, SAW сварки под флюсом и других источников питания сварки и сварочные пистолеты, чтобы сформировать автоматическую систему сварки.
Видео о сварке швов для осевого вентилятора
Какие производственные проблемы может решить сварка швов?
- Сращивание металлических пластин, изготовление больших металлических пластин;
- Изготовление цилиндрических цилиндров, таких как цилиндры вентиляторов;
- Изготовление конических цилиндров, таких как вентиляционные каналы;
- Сварка конструкций коробчатой формы, таких как мусорные баки, механические корпуса и другие металлические изделия;
- и т.д.
Configuration
Введение в индивидуальную автоматическую машину для сварки прямым швом
Подъемная автоматическая машина для сварки прямых швов используется для выполнения сварки прямых швов цилиндрической нержавеющей стали, оцинкованных листов, углеродистой стали и других металлических материалов.
Автоматизированная сварочная система предназначена для линейной сварки. Эта машина обладает высокой производительностью, проста в эксплуатации и подходит для массового производства. Отдел
Система состоит из сварочных аппаратов, систем управления прямошовной сваркой и источников сварочного тока. В данном оборудовании используется неподвижная заготовка и подвижный сварочный пистолет.
способ завершения сварки.
Преимущества данного оборудования:
1) Обеспечивает стабильное и непрерывное сжатие и охлаждение по всему направлению сварки, уменьшая зону термического влияния сварки и послесварочную деформацию
форма.
2) Общая структура консолей и балок этого оборудования может быть поднята с помощью электричества, а шкивы установлены в нижней части. По сравнению с традиционными стационарными
Неподвижная станина имеет больший диапазон диаметров обработки, что делает работу рабочих более удобной и трудосберегающей, а также повышает эффективность.
3) Обеспечение точности размеров сварных изделий за счет уменьшения сварочной деформации и усадки.
4) Втулка обеспечивает эффект формования с обратной стороны, и лучшее качество поверхности может быть получено благодаря защите спереди и сзади.
Основные конструкции машины для сварки швов
Все оборудование имеет консольную конструкцию, а система выполнения сварки прикреплена к поперечной балке, установленной на ней. Система выполнения сварки движется по прямой линии
Направляющий рельс плавно движется по прямой линии с постоянной скоростью и затягивается механизмом перемещения. Регулятор сварочного пистолета устанавливается на линейную направляющую для завершения движения.
Процесс сварки парных заготовок. В этом оборудовании используется пневматический компрессионный зажим, обеспечивающий сжатие стыковых соединений в пределах длины сварки. Книга
Оборудование имеет дополнительные функции, такие как моделирование и реальная сварка.
Краткое введение в основную структуру станка:
Механизм прессованиямашины для сварки швов
В машине используется пневматическая прижимная конструкция. Пневматическая прижимная конструкция обеспечивает давление вниз по всей длине сварного шва. Механизм прессования позволяет обеспечить хорошее прилегание швов перед сваркой.
Главный вал машины для сварки прямых швов поддерживает заготовку, а пневматический прижимной механизм приводит заготовку в движение. Сварочная тележка движется по прямой
Линейная направляющая плавно движется по прямой линии и тащится за счет механизма перемещения. Регулятор сварочного пистолета устанавливается на линейную направляющую для перемещения.
Завершите процесс сварки заготовки.
Открытие и закрытие двери: При загрузке и выгрузке материалов она находится в поднятом состоянии. Перед тем как прижать прижимной механизм, поверните его вниз и повесьте на правую сторону оправки, чтобы обеспечить
При прессовании оправка не будет мешать.
Футеровка: На оправке установлена медная подкладка, на медной подкладке обработан формующий паз, а в нижней части обработано защитное воздушное отверстие.
Ряд небольших отверстий сообщается со сформированной канавкой на передней стороне втулки с обратной стороны сварного шва. Обеспечивают формирование и отвод тепла во время сварки деталей и заготовок
Защита спины от швов.
Механизм перемещения сварочного пистолета
Он используется для реализации автоматического процесса сварки сварочного пистолета, с высокой точностью передачи, регулируемой скоростью перемещения, автоматическим холостым ходом и быстрым возвратом.
Соединительная машина движется по прямой линии, а направляющая линейного движения использует прецизионный линейный квадратный рельс, и траектория движения имеет хорошую прямолинейность. Передвижной мотор-редуктор
Обладает большим пусковым моментом и отличными выходными характеристиками. Максимальная длина сварки этой машины достигает 1500 мм.
Механизм подъема сварочного пистолета
Эта машина управляет пневматическим приводом через программу для автоматического подъема и опускания сварочного пистолета. Сварочный пистолет может быть отрегулирован в положении сварки через регулятор пистолета.
Секции, регулируя положение сварки, сварочный пистолет может быть в лучшем положении сварки. Регулировка в вертикальном направлении в основном предназначена для регулировки конца сварочного пистолета.
Расстояние между головкой и деталью задает длину сварочной дуги и устанавливает напряжение сварочной дуги. Горизонтальные и боковые регулировки сводятся к следующему
Регулировка наконечника сварочного пистолета для совмещения со швом.
Электрическая система управления сваркой шва
Для управления всей машиной используется программируемый контроллер PLC, позволяющий реализовать ряд функций автоматического позиционирования сварочного пистолета, автоматической сварки, автоматического возврата и т.д.
Автоматизация действий, моделирование и демонстрация параметров процесса.
Оборудование имеет функцию перехода в режим “ручной/автоматический”. В “ручном” режиме сварочный аппарат не производит дугу и может регулировать скорость сварки,
Можно регулировать ряд параметров процесса, таких как длина сварки и положение сварки, а в состоянии “автомат” можно реализовать автоматический процесс сварки. Прочее,
Длину сварки заготовки можно регулировать в зависимости от потребностей.
Принцип работы и порядок действий при сварке швов
- Отцентрируйте свариваемую деталь на основной оси оборудования и нажмите на модуль прижима (или на педальный переключатель) на сенсорном экране человеко-машинного интерфейса.
Механизм прижима автоматически надавит вниз, чтобы уплотнить заготовку.
- Затем нажмите кнопку запуска модуля сварки на сенсорном экране человеко-машинного интерфейса, и оборудование автоматически завершит работу: (Сварочный пистолет опускается ®Автоматический запуск дуги ®Сварочный пистолет
Пройдитесь и начните сварку).
- После достижения заданной длины шва, автоматически завершите: (закрытие дуги ® подъем сварочного пистолета ® возврат сварочного пистолета), удалите заготовку,
После завершения рабочего цикла, оборудование оснащено кнопкой “аварийной остановки”, которая отключает все питание и останавливает оборудование в экстренной ситуации.
Видео производственной линии для прокатки воздуховодов с отбортовкой под сварку
Сварочный аппарат готовые изделия
|
Основные параметры автоматической сварочной машины для прямого шва нажимной плиты |
||||||||
|
Модель аппарата |
600 |
1000 |
1250 |
1500 |
2000 |
2500 |
3000 |
Другой подгонянный |
|
Мощность управления оборудованием |
Однофазный 50 Гц AC220V |
См. примечания |
||||||
|
источник сварочного тока |
Трехфазный 50 Гц AC380V |
|||||||
|
Форма сварки |
TIG дуговая сварка вольфрамовым электродом, MIG/MAG дуговая сварка металлическим газом, PAW плазменная сварка, SAW дуговая сварка под флюсом |
|||||||
|
Толщина сварочной заготовки (мм) |
0.5-4 |
0,7-12 (Примечание: в зависимости от длины, толщины листа, материала и метода сварки, толщина свариваемого листа также различна, толщина листа приведена только для справки) |
||||||
|
Диаметр сварочной заготовки (мм может быть настроен) |
80-700 |
110-800 |
130-1000 |
150-1200 |
170-1300 |
≧200 |
≧220 |
|
|
Длина сварочной заготовки (мм может быть настроена) |
≤600 |
≤1000 |
≤1250 |
≤1500 |
≤2000 |
≤2500 |
≤3000 |
|
Сварка швов Основные параметры оборудования
- Модель продукта: Подгонянная автоматическая машина сварки прямого шва
- Питание управления оборудования: 220V/50Hz
- Питание управления сварочным аппаратом: 380В/50Гц
- Номинальный рабочий цикл нагрузки: непрерывный
- Расстояние точной регулировки сварочного пистолета: ≧50 мм
- Интерфейс управления: Сенсорный экран человеко-машинного интерфейса
- Форма передачи поперечной балки: Прецизионный линейный квадратный рельс + роликовый винт
- Метод охлаждения: Медная быстрая теплопроводность + система циркуляции водяного охлаждения
- Защита подушки безопасности: Да, есть подушка безопасности против всплеска механизма
- Данный аппарат может быть оснащен режимами сварки: аргонодуговая сварка самоплавлением, аргонодуговая сварка автоматической подачей проволоки, сварка CO2
- Диапазон длины свариваемой детали этой машины: ≦3000 мм
- Диапазон диаметров заготовки, свариваемой данной машиной: ￠400-3000 мм
- Габаритные размеры аппарата: примерно 2600 мм в длину x 850 мм в ширину x 2350 мм в высоту/По индивидуальному заказу
-
