Станок с ЧПУ для ротационной вытяжки и формовки металлических голово

Введение в производственную линию формирования металлических головок на прядильном станке

Производителям металлических промышленных головок для резервуаров и сосудов под давлением необходим гидравлический пресс для изготовления нижней части головки, а также гидравлический станок для формовки головок с ЧПУ.

ALTRON предлагает высокопроизводительные, эффективные и в то же время стабильные машины. Производственная линия сочетает в себе передовой пресс для дисковых головок с автоматическими манипуляторами, прядильными и отбортовочными машинами для достижения надежности производства головок по размерам и соответствия качеству и стабильности производителей дисковых головок для сварки и сращивания.

Производство металлических головок начинается с лазерной резки листового металла и раскроя круглых заготовок. Производительность стандартной линии по производству головок находится в пределах 10 мм листов нержавеющей стали; дисковый пресс используется со специальной пресс-формой для обработки выпуклого положения дуги металлической головки путем многократных повторных ударов. Это действие систематически выполняется в автоматическом цикле, управляемом системой ЧПУ, которая также направляет манипулятор для равномерного распределения силы удара по нижней части выпуклой головки, позволяя ей постепенно устранить внутреннее напряжение и сформировать требуемую форму.

После того как нижний контур металлической головки сформирован, станок для вращения металлических головок начинает вращать внешний контур головки-бабочки. Дно головки фиксируется верхним и нижним гидравлическими цилиндрами. Гидравлическое формующее колесо большого диаметра и вращатель головки Нажимное колесо вращается один раз по заданной траектории. Большинство головок формуется холодным способом. В специальных материалах используется процесс отжига для устранения внутреннего напряжения материала, что делает производство промышленных головок более последовательным; в больших количествах В процессе производства используется управление ЧПУ для обеспечения постоянства данных о внешнем диаметре головки; для обеспечения точного соответствия конического конца точным спецификациям, машина для закрутки головок ALTRON может быть дополнена инструментом для снятия фаски при сварке обхватного шва. Прочность и водопроницаемость при сварке имеют лучшие результаты.

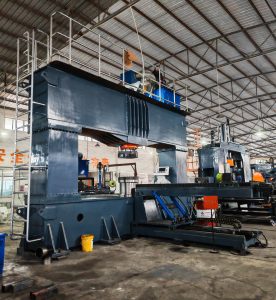

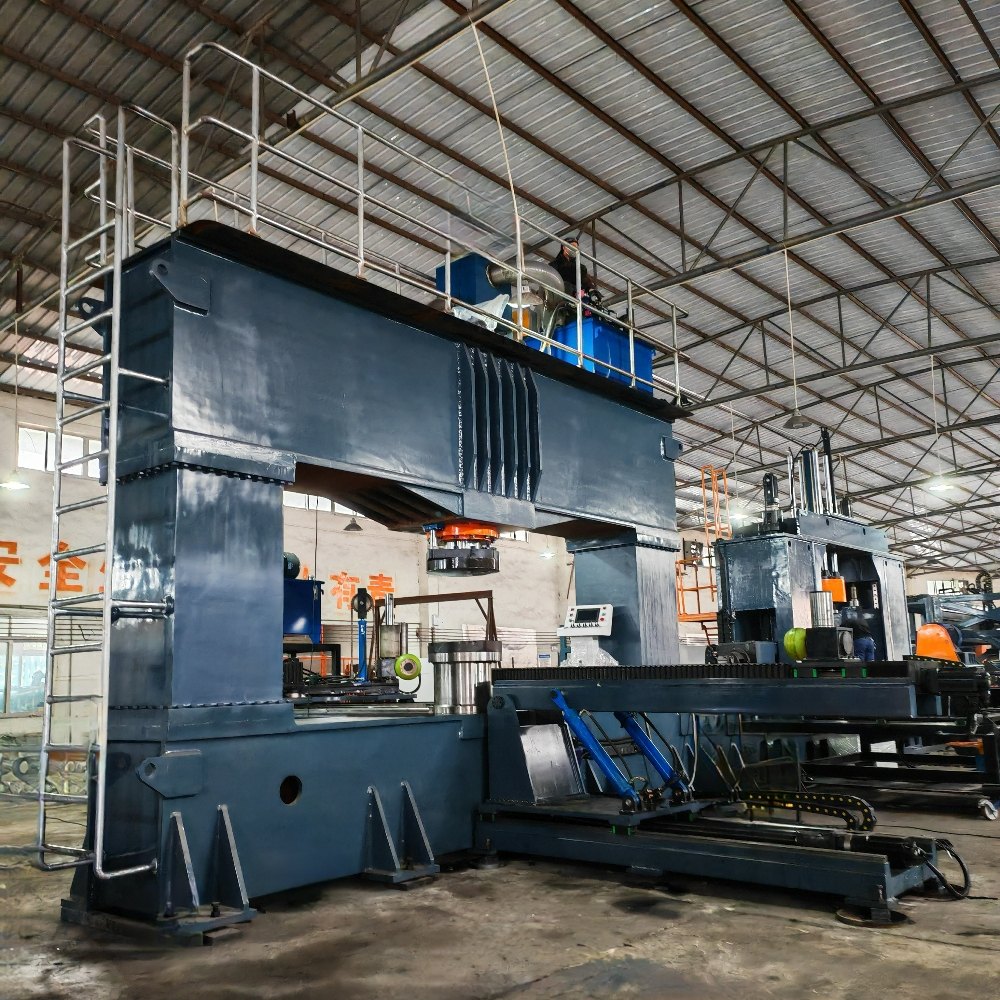

Гидравлические прессы с металлической головкой

Видеоролики о гидравлических прессах с металлической головкой

Видеоролики Металлическая головка внешний контур вращение отбортовка формовочная машина

Общие проблемы при формировании головки большого диаметра

Головка большего диаметра будет иметь большее внутреннее напряжение, известное как отскок металла. Существует определенное отклонение между теоретическим диаметром головки и фактически сформированной головкой. Допуск на внешний диаметр можно устранить с помощью компенсации в системе ЧПУ.

Как контролировать точность размеров устья после формирования головки

При регулировке радиуса металлической головки формующее колесо вращается вместе с формой внутреннего контура и манипулирует материалом для достижения желаемой кривизны – длительная операция, которая приводит к расслоению металлического листа. Это обеспечивает наилучший эффект формования, минимизирует утончение материала и обеспечивает отбортовку и кручение за несколько раз.

Высококачественные машины Altron для отбортовки металлических головок имеют абсолютные преимущества в этой отрасли.

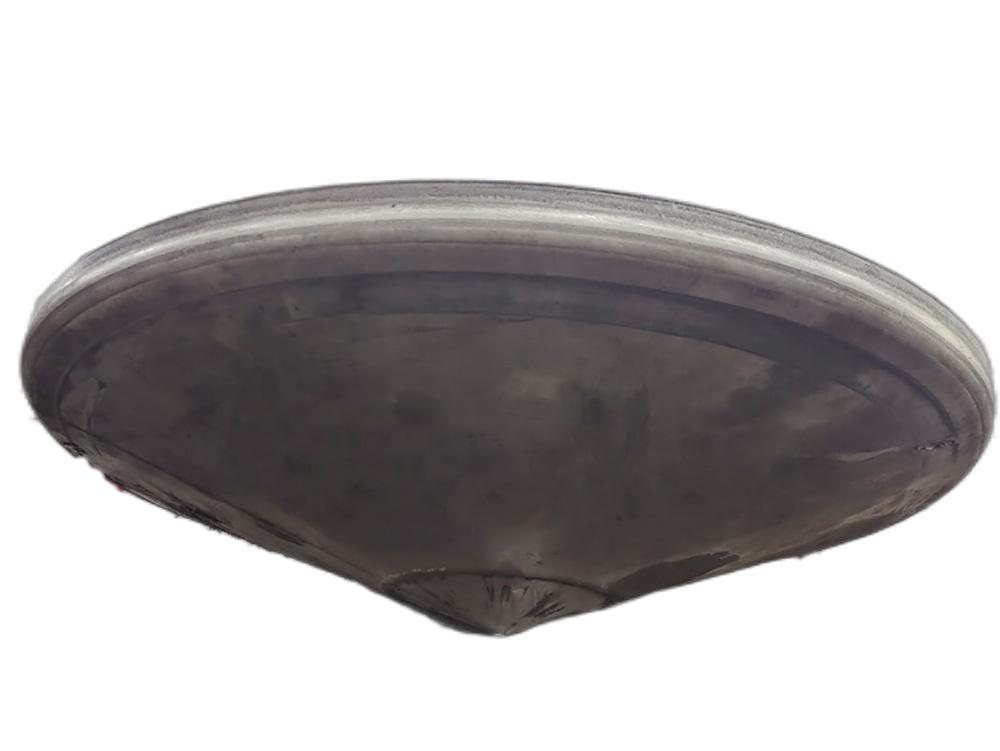

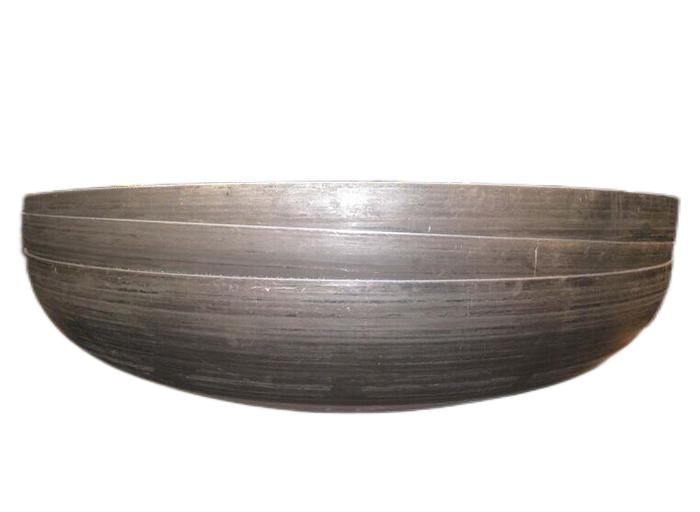

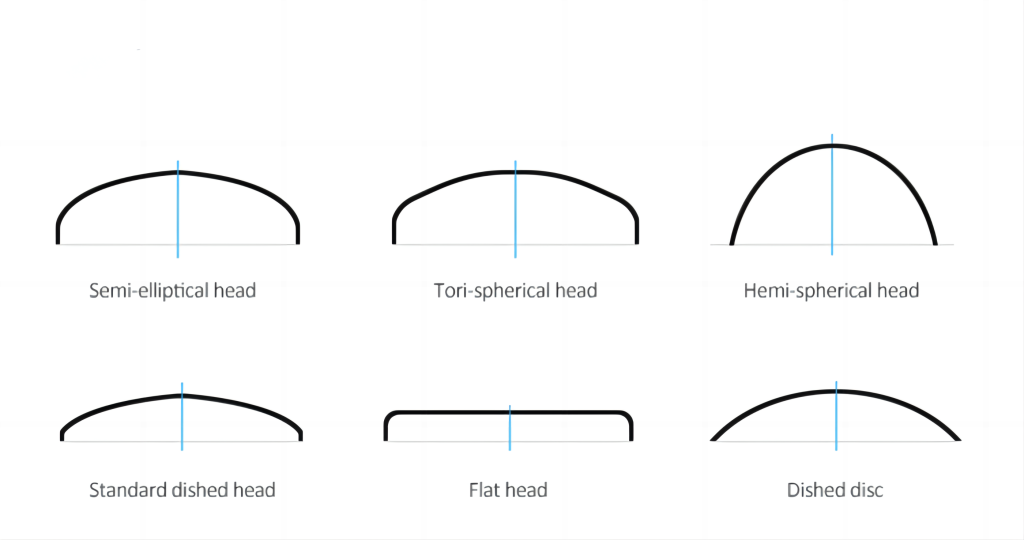

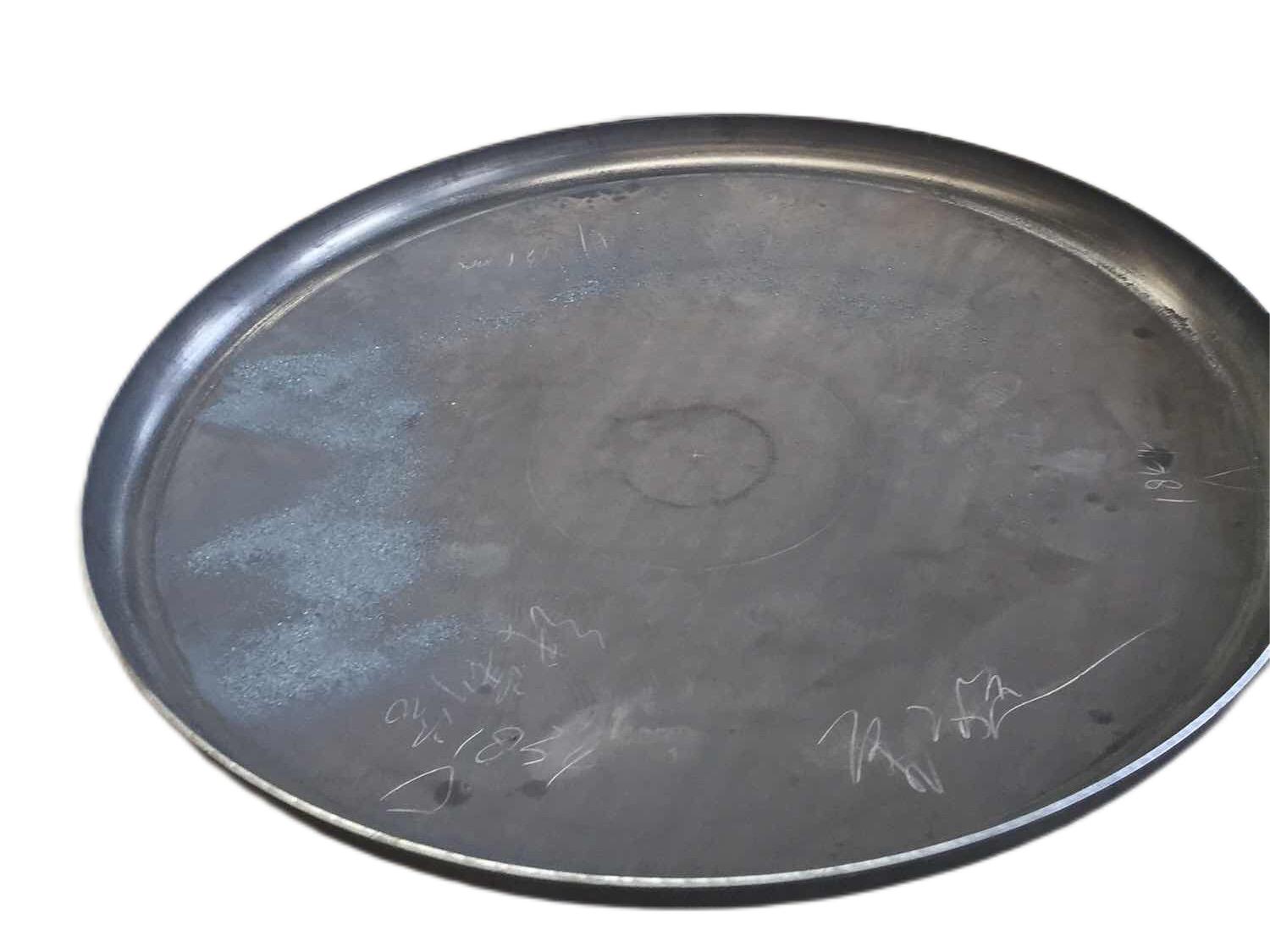

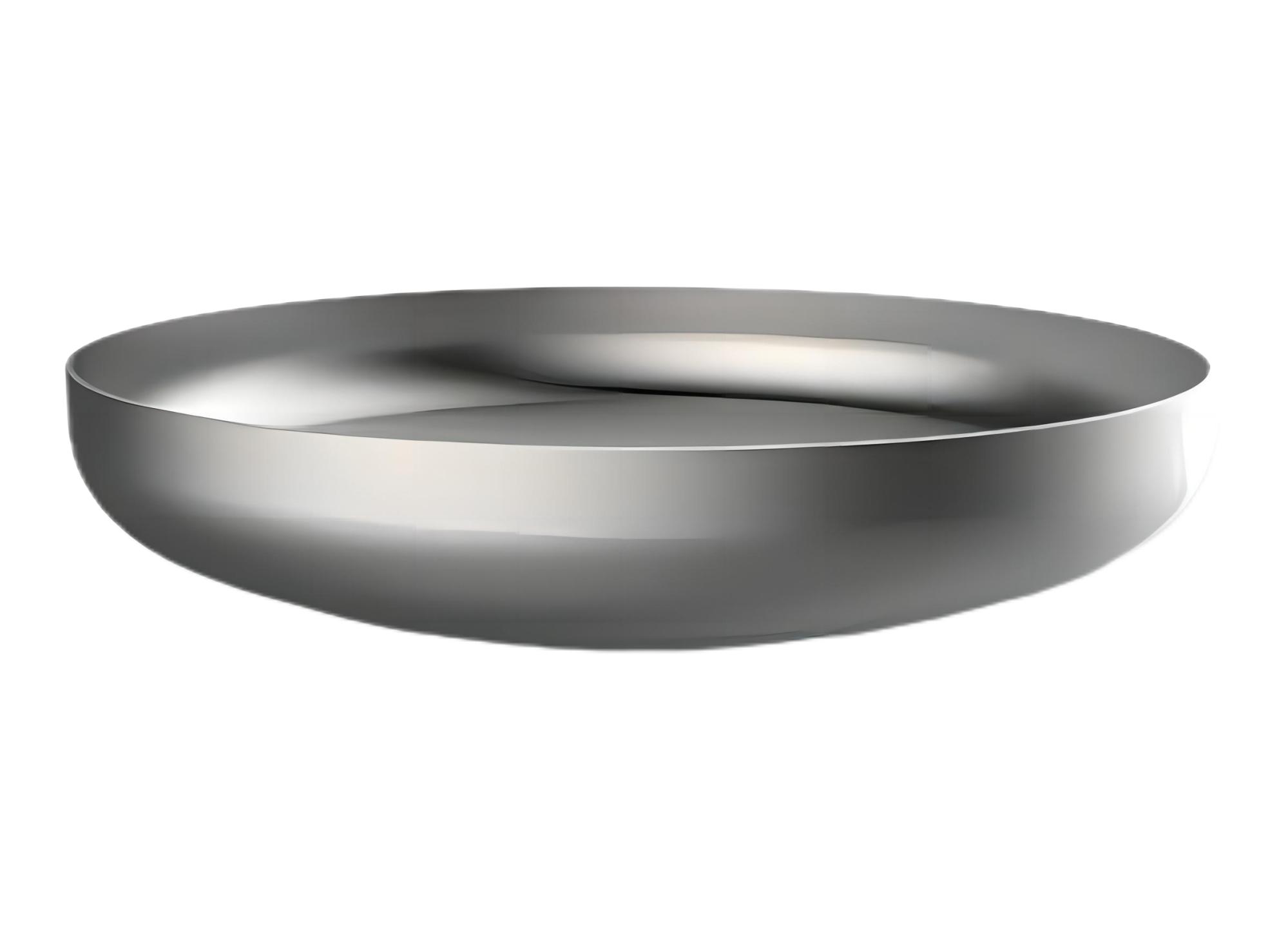

Классификация металлических головок

CNC голова металла прядильно-штамповочный станоке параметры устройства:

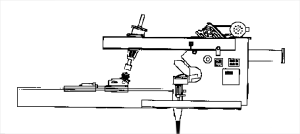

Основные сведения о машине

Видео о станке для формирования металлических головок
