Преимущества динамического балансировочного станка:

• Хорошо спроектированные, прочные и надежные кронштейны могут эффективно передавать механическую силу с низким уровнем виброгашения и хорошей жесткостью.
• Датчик обладает высокой чувствительностью и хорошей линейностью, делая машину высокоэффективной.
• Постоянная калибровка обеспечивает высокую точность при допуске большого начального дисбаланса.
• Универсальная муфта обеспечивает стабильную передачу мощности, быстрый запуск и удобство эксплуатации.
• Применяется для роторов, которые не могут быть приведены в движение ремнем или нуждаются в
• ALTRON самостоятельно разработал электронную измерительную систему, дружественный человеко-машинный интерфейс, простое управление.
• Балансировочные станки серии ACPHW особенно подходят для воздуходувок, больших двигателей, насосов, центрифуг, резиновых валов, сушильных цилиндров, двигателей внутреннего сгорания, сетчатых корзин и подвесных роторов, которые не могут приводиться в движение ремнями или требуют больших передаточных устройств.

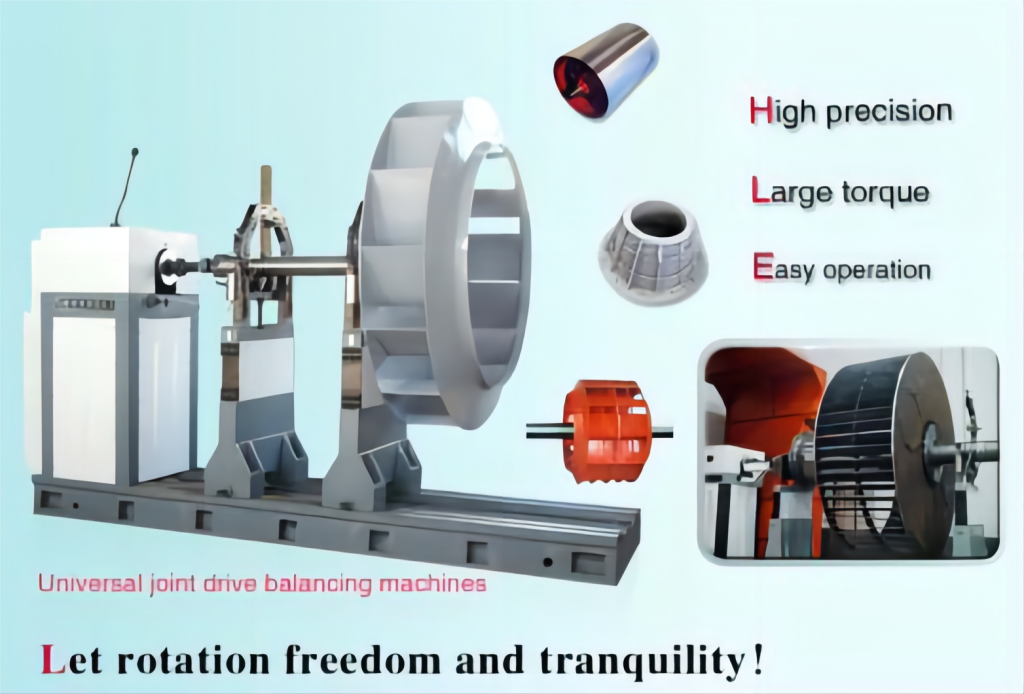

• Передаточное устройство с универсальной муфтой обеспечивает большую мощность передачи и работает более стабильно. Ременная передача и универсальная точечная передача могут быть выбраны на одном балансировочном станке.

Видео о динамическом балансировочном станке для крыльчатки промышленного вентилятора

Применение динамических балансировочных станков на крыльчатках промышленных вентиляторов:

Промышленные вентиляторы, являясь важным оборудованием для работы с жидкостью, используются в различных областях. Состояние баланса крыльчатки вентилятора напрямую связано с эффективностью работы, уровнем вибрационного шума и сроком службы вентилятора. Поэтому очень важно сбалансировать крыльчатку вентилятора.

1. Важность баланса крыльчатки вентилятора：

Крыльчатка вентилятора является основным компонентом вентилятора, и воздушный поток, создаваемый вращением, обеспечивает энергию для промышленного производства. Из-за таких факторов, как неравномерность материалов, погрешности обработки и сварки в процессе производства, крыльчатка будет несбалансированной. Несбалансированное рабочее колесо будет создавать большую вибрацию и шум во время работы, что повлияет на нормальную работу оборудования, увеличит потребление энергии и сократит срок службы оборудования.

2. Применение оборудования для динамической балансировки на крыльчатках промышленных вентиляторов

Применение оборудования для динамической балансировки на крыльчатках промышленных вентиляторов в основном отражается в двух аспектах:

1. Обнаружение дисбаланса:

Вращая крыльчатку вентилятора, динамический балансировочный станок может быстро и точно определить величину и распределение дисбаланса крыльчатки, предоставляя данные для регулировки баланса.
2. Руководство по регулировке баланса:

Основываясь на результатах обнаружения дисбаланса, динамический балансировочный станок может предоставить оператору точный план регулировки баланса и направить его на выполнение целевых операций по регулировке, чтобы обеспечить достижение идеального сбалансированного состояния крыльчатки.

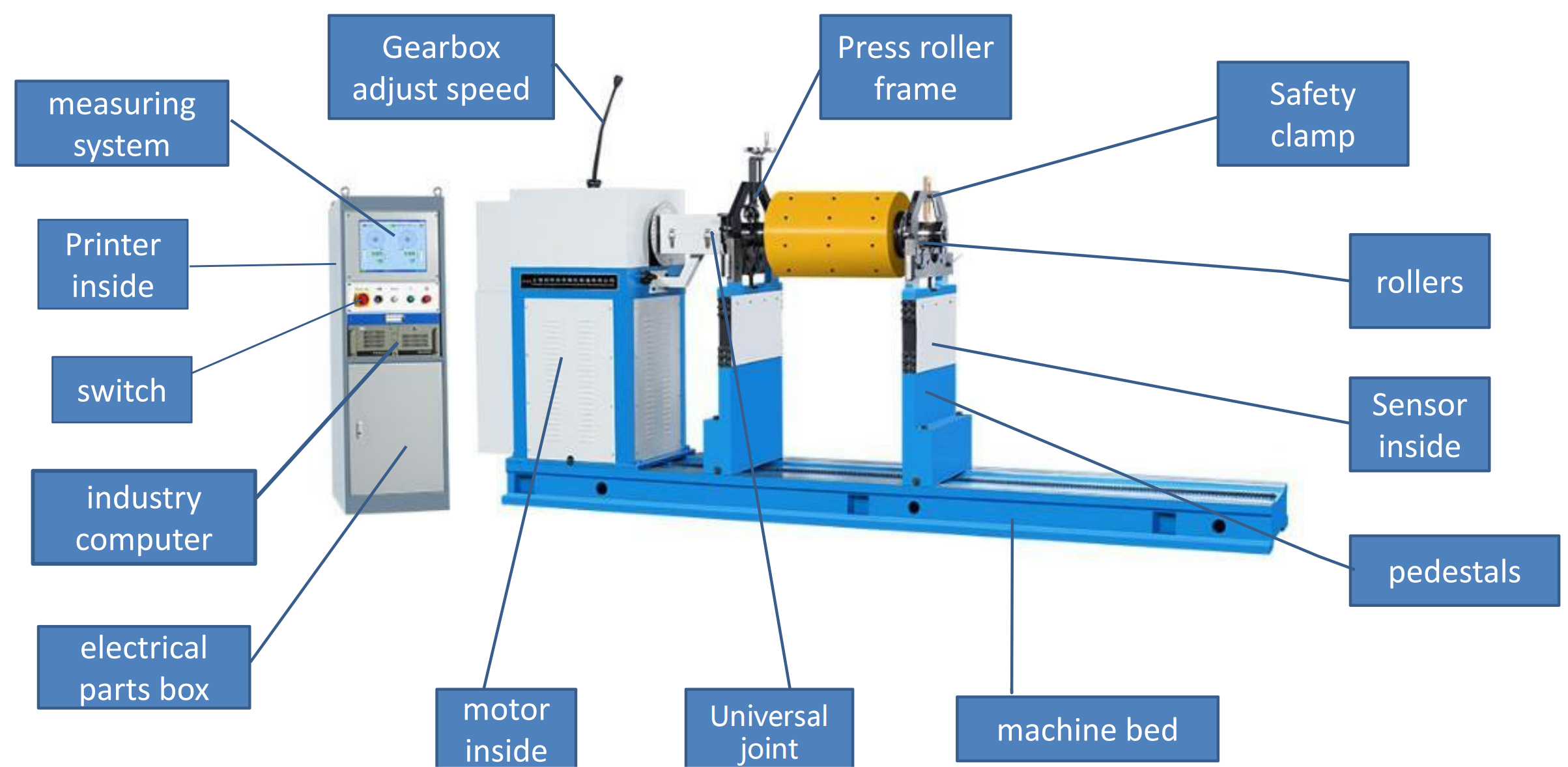

Состав балансировочного станка:

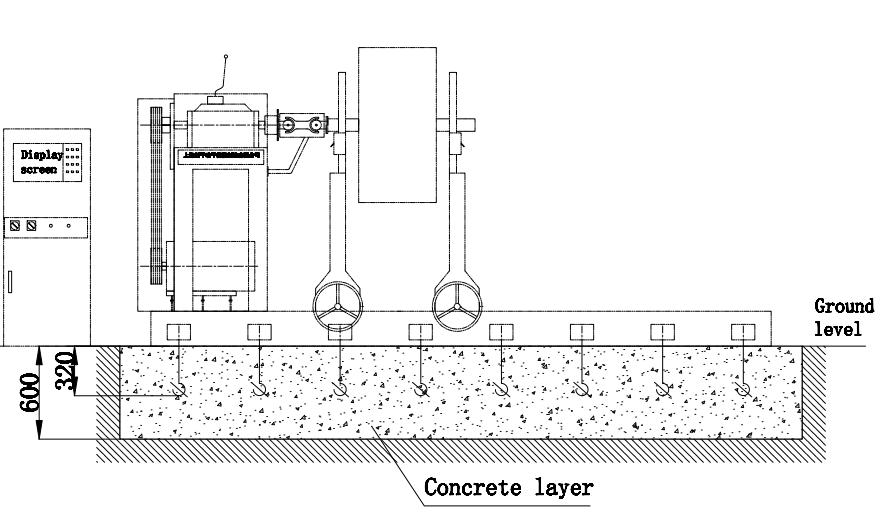

Чертежи установки балансировочного станка

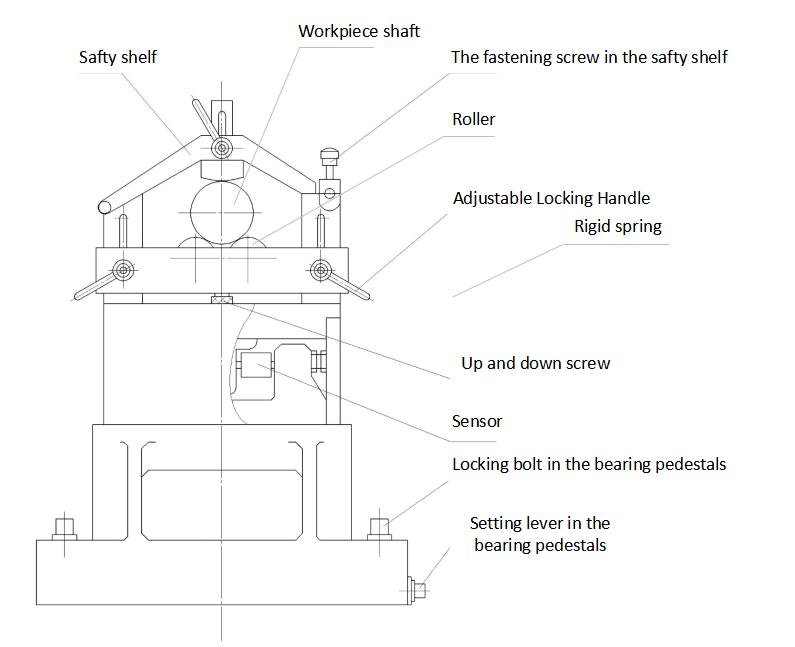

Динамический балансировочный станок Подшипниковые пьедесталы Конструкции:

Балансировка Особенности:

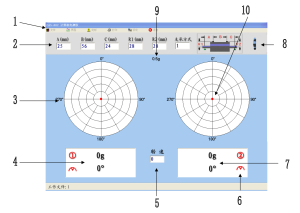

Операционная система динамического балансировочного станка

1 Пункт меню, выбор функции системы электрических измерений: 2 Область рабочих параметров: включая A B C R1 R2 и метод поддержки. 3 Интерфейс: 3 интерфейсных дисплея (векторная диаграмма, осциллограмма, таблица записей). таблица). 4 Отображение левого дисбаланса и левого угла. 5 Текущая фактическая скорость (единица измерения: об/мин). 6 Настройка добавления или уменьшения веса. 7 Отображение правого дисбаланса и прямого угла. 8 Окно связи, 9 Отображение значения грамма. 10 Красная точка на циферблате также используется для указания угла коррекции и амплитуды.

Функции динамических балансировочных станков：

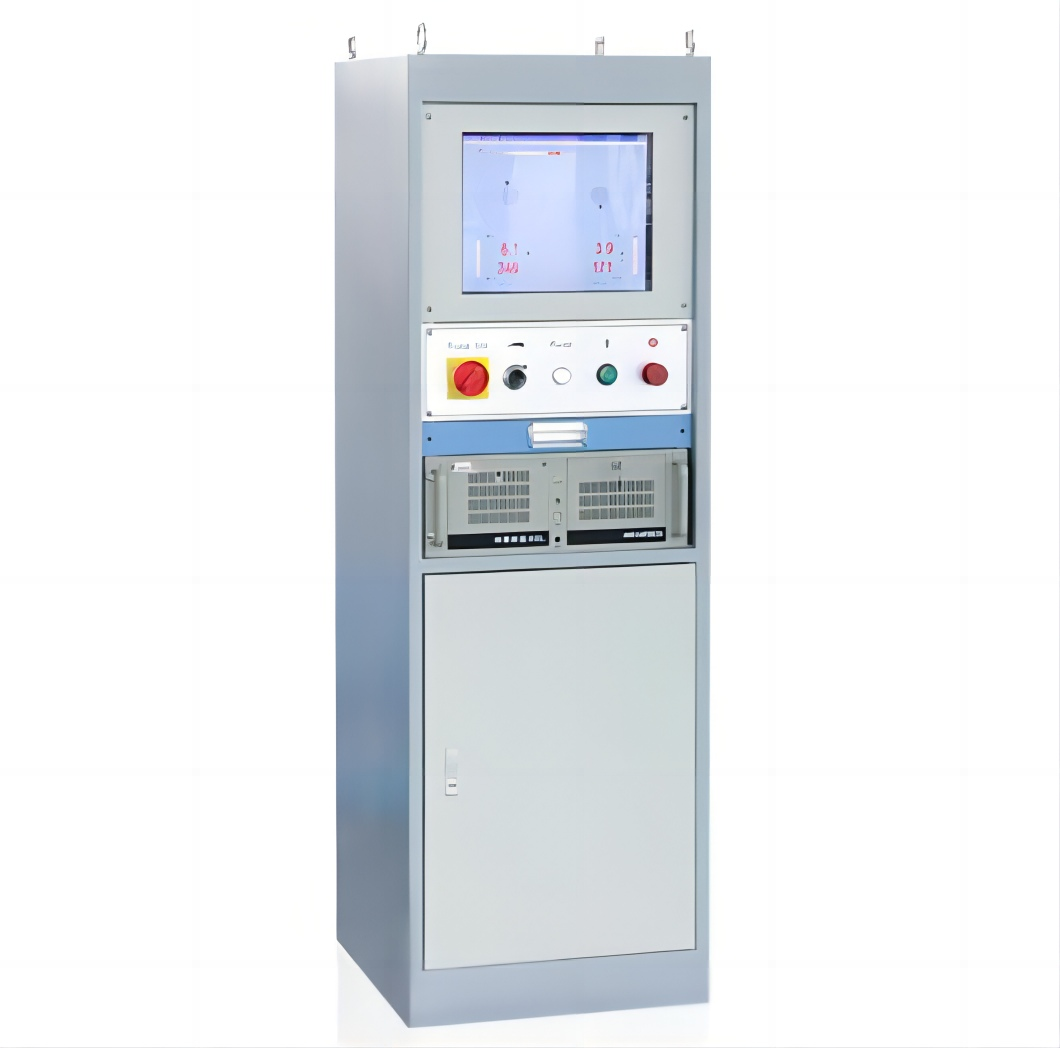

Промышленная компьютерная система управления

17-дюймовый ЖК-экран Операционная система Windows 7 Языки: Китайский, английский, русский, испанский Поставляется с лазерным принтером HP – Возможность нанесения на него названия и логотипа вашей компании Балансовый отчет. – 1000 параметров ротора – 10000 записей измерений Вращение в направлении СВ/СВ Единицы измерения: мм, дюймы, футы и ярды/г, кг, мг, зерно, драм, унция, фунт/° (градус), рад

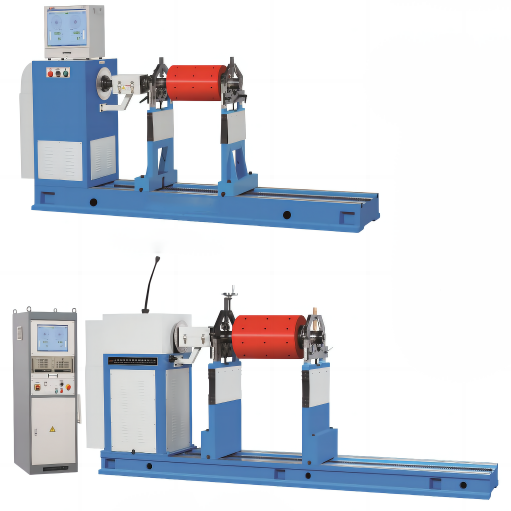

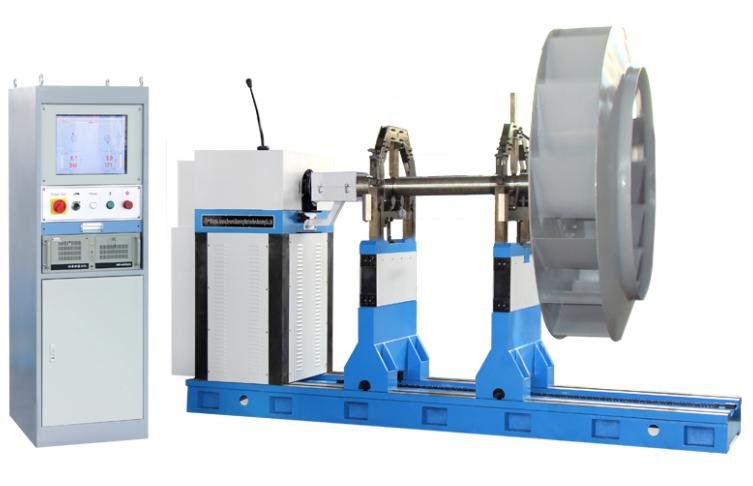

Балансировочный станок для крыльчатки вентилятора

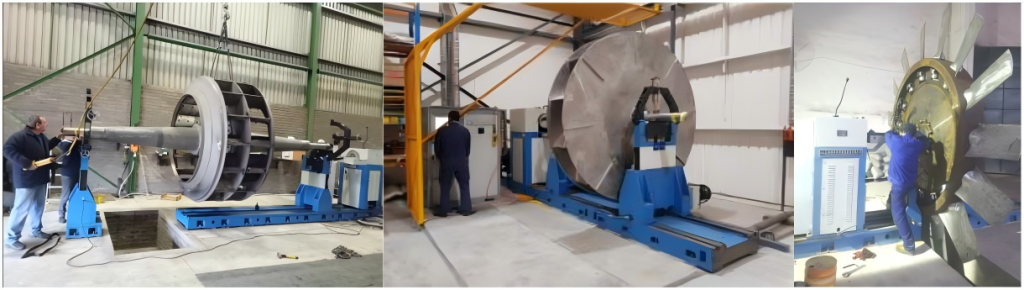

Специальный балансировочный станок для крыльчатки вентилятора большого диаметра

СОВЕТЫ

(1) Для заготовок большого диаметра: Рекомендуется использовать два основания станины отдельно и вырыть соответствующие отверстия.
(2) Конечная коробка (деталь с универсальным приводом) может перемещаться по станине.
(3) Это решение является экономически эффективным и подходит для производства и обслуживания вентиляторов.

Altron может предоставить комплексное решение для вас, пожалуйста, поделитесь своими техническими характеристиками:

Q1: Какой тип крыльчатки вентилятора вам нужен баланс? A1: Например: осевой вентилятор, воздуходувки, центробежный вентилятор

Q2: Каков диапазон веса крыльчатки вентилятора? A2: Максимальный вес: _______ кг; Минимальный вес: ______ кг.

Q3: Каков диапазон веса крыльчатки вентилятора? A3: Максимальный вес: _______ кг; Минимальный вес: ______ кг.

Q4: Какой диапазон диаметров крыльчатки вентилятора? A4: Максимальный вес: _______ мм; Минимальный вес: ______ мм.

Q5: Какова рабочая скорость крыльчатки вентилятора? A5: Рабочая скорость: _____ об/мин.

Q6: Какова мощность двигателя (кВт) крыльчатки вентилятора в реальных условиях эксплуатации? A6: Мощность двигателя: _______ KW

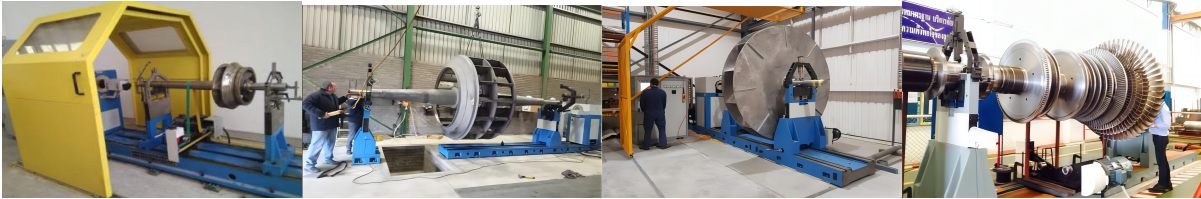

Динамический балансировочный станок для промышленных вентиляторов
