Автоматические шовные сварочные машин

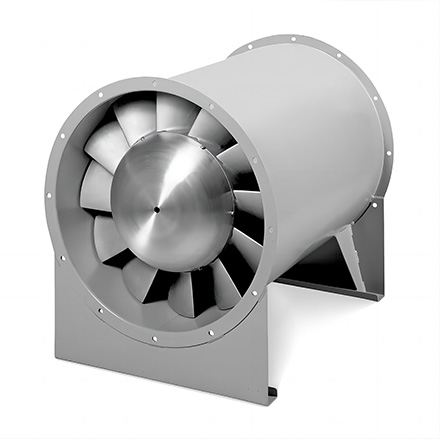

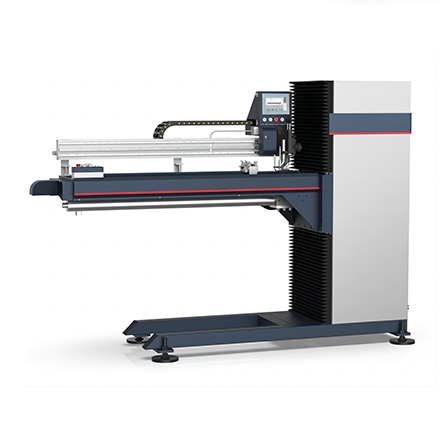

Подъемная прямошовная сварочная машина предназначена для сварки продольных сварных швов цилиндрических стволов. Воздуховод вентилятора осевого потока с относительно толстыми металлическими листами должен использовать машину для сварки швов в процессе изготовления воздуховода.
Режим производственной линии или режим производства одной машины может быть выбран в зависимости от производственной ситуации！.

Особенности машины для сварки швов

1. Специализирован для сварки прямым швом тяжелых вентиляторных цилиндров, обеспечивая высококачественные результаты.
2. Удобный сенсорный дисплей позволяет вводить параметры и управлять аппаратом одной кнопкой, что делает его доступным для пользователей с любым уровнем подготовки.
3. Оснащен удобным кронштейном подающего ролика для простоты эксплуатации.

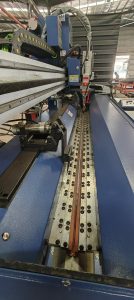

4. Сварочный стол оснащен функцией подъема, что позволяет выполнять прямолинейную шовную сварку цилиндров с различными техническими характеристиками.

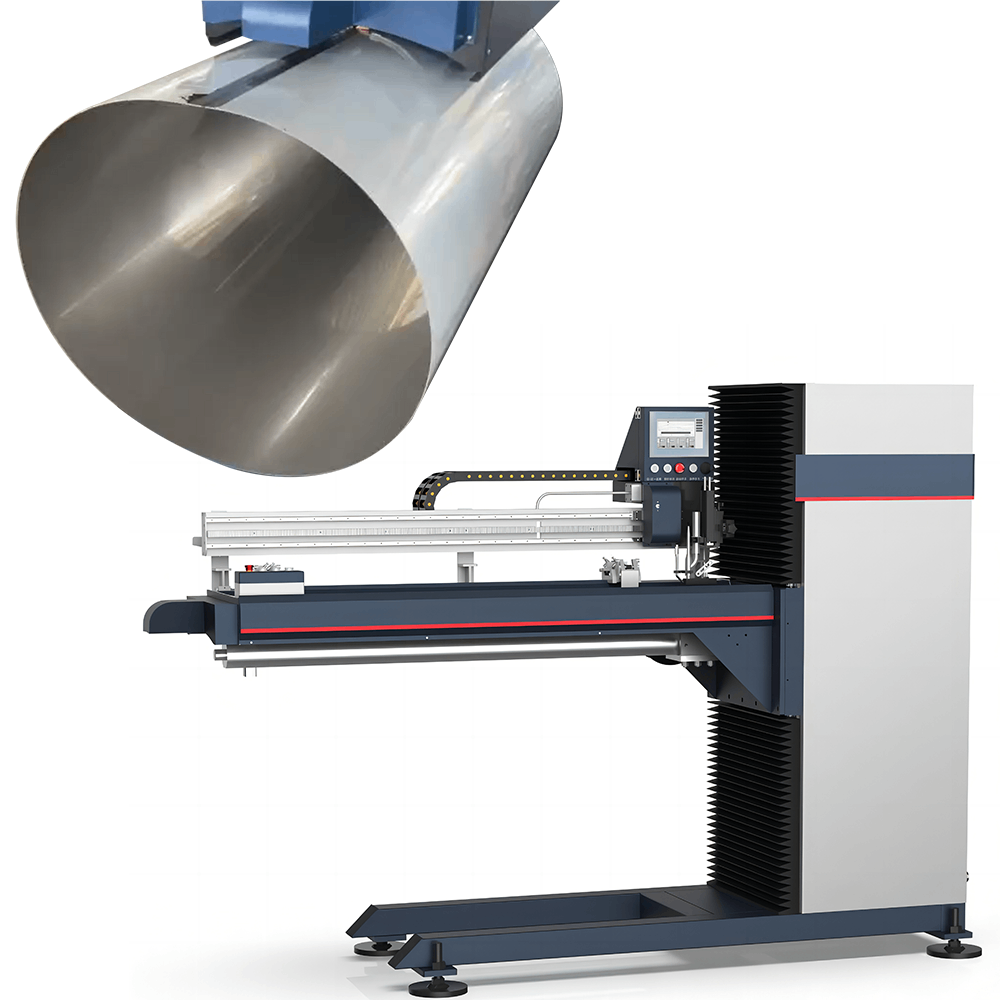

Видео сварки шва для осевого вентилятора

Описание машины для сварки швов

• Горизонтальный подъемный автомат для сварки прямых швов – это высокопроизводительное решение для сварки недеформируемых цилиндров с толщиной стенки от 0,6 мм до 3 мм. Он отлично подходит для сварки встык продольным швом цилиндров, плоских листов или квадратных коробок с открытым концом. Подходит для материалов из углеродистой стали, холодной оцинковки и нержавеющей стали, предлагает возможность аргонодуговой сварки (с заполнением проволокой или без него) или сварки плавящимся электродом в газовой среде TIG, дополненную системой автоматической сварки продольного шва.
• Машина оснащена цельным главным валом со встроенными медными шинами и разъемными цельномедными прижимными пластинами. Главная балка может быть поднята или опущена с помощью электропривода, что облегчает регулировку размеров трубных фитингов, повышает скорость подачи и обеспечивает высокую грузоподъемность. Для подъема сварочной горелки используется пневматический и ферменный подъем, обеспечивающий точное позиционирование.
• В системе управления используется ПЛК для стабильной и надежной работы. Среди особенностей можно отметить регулируемую высоту сварочного стола, модернизированное высокоточное внешнее устройство позиционирования и центрирования для повышения удобства и долговечности, а также возможность точной настройки сварочной горелки в вертикальном, горизонтальном, левом и правом направлениях.
• В механизме перемещения сварочной горелки используется метод пневматического сцепления, обеспечивающий быстрое и точное позиционирование без необходимости использования сенсорного экрана. Пневматическое опрокидывание устраняет необходимость в ручном управлении. Аппарат поддерживает непрерывную интегральную или сегментную сварку, обеспечивая превосходную точность и стабильность управления. В зависимости от конкретных требований можно выбрать сварку TIG или MAG.

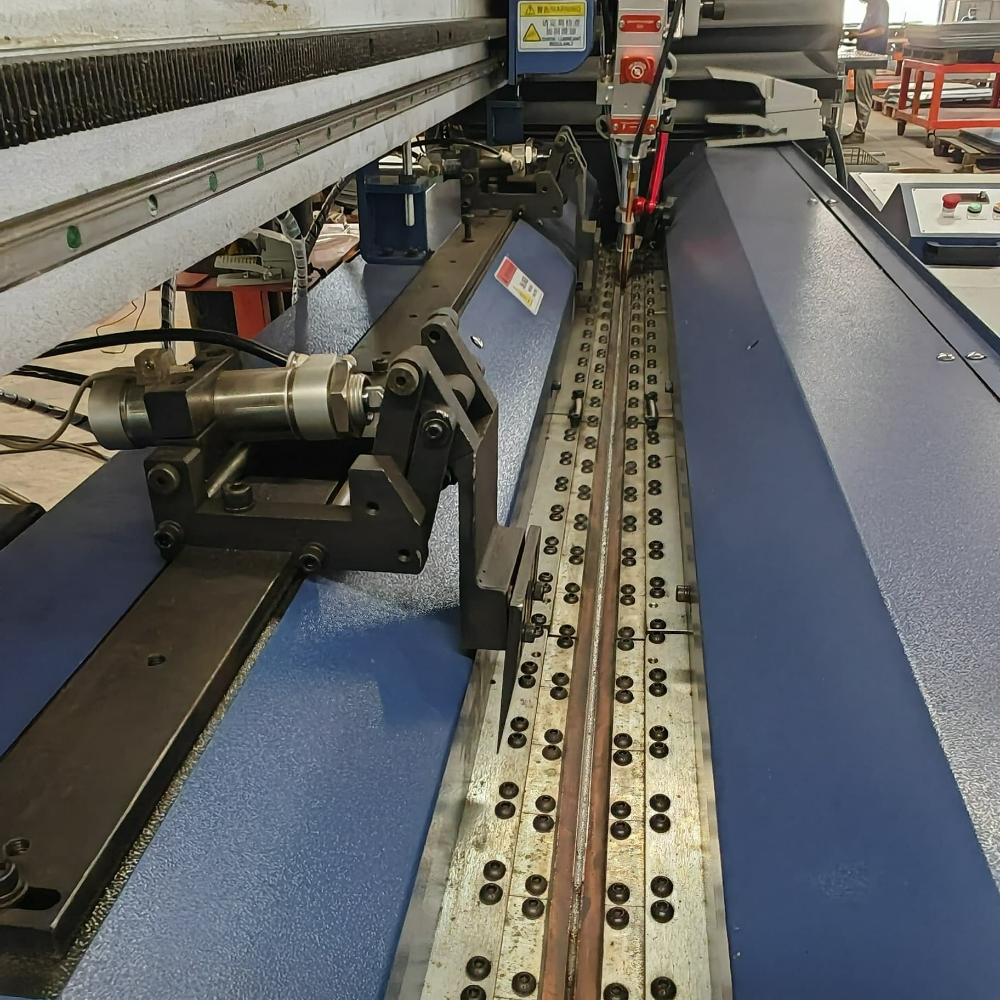

• Для обеспечения оптимальных результатов сварки в аппарат встроено устройство прижима с воздушной подушкой и гибкой медной пластиной для повышения теплопроводности. Нижний шпиндель, оснащенный предохранительным устройством, гарантирует необходимую глубину сварочного проплавления. Сварочная горелка направляется с помощью линейной направляющей TBI и шарико-винтовой пары TBI, что обеспечивает стабильность сварочных характеристик. Подающая рама имеет универсальный ход, в то время как консоль оснащена электрическим подъемом, а сварочная горелка пневматически регулируется по высоте.

Отличия аппаратов для сварки швов

Таблица параметров сварочных процессов (для справки)

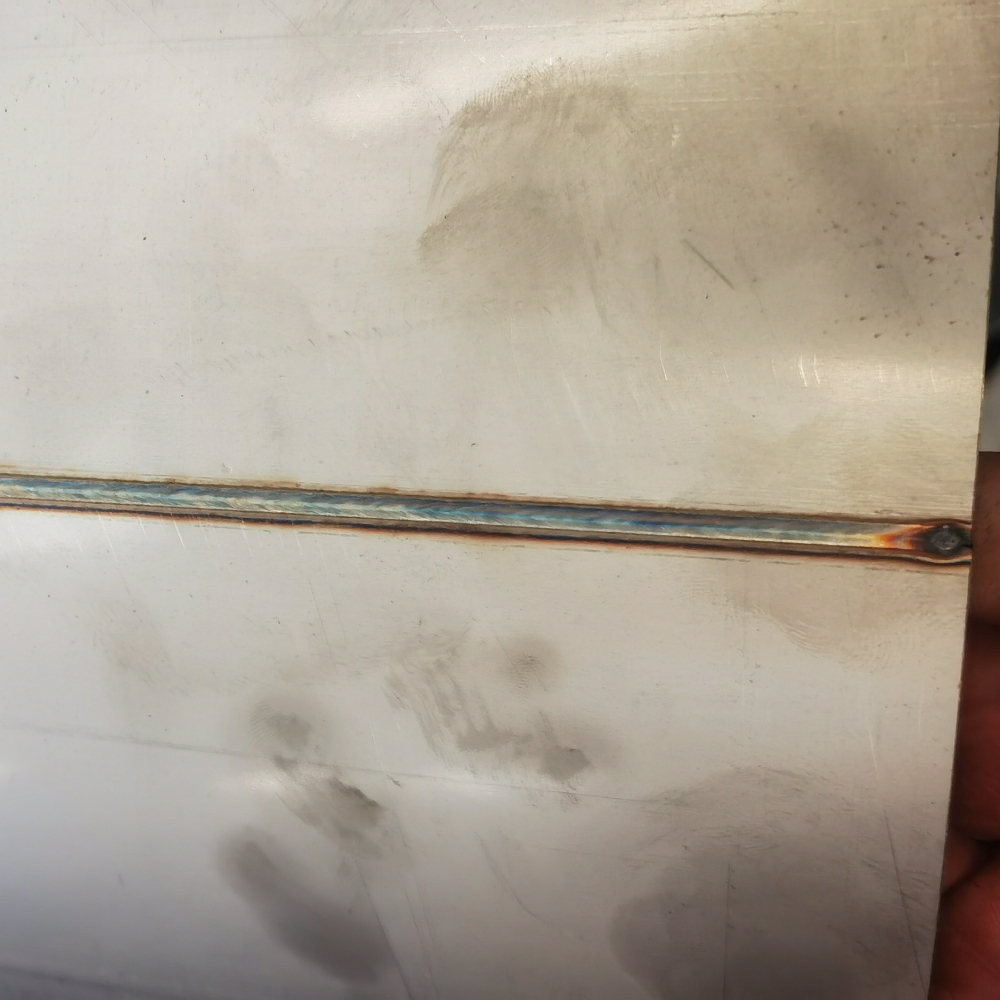

Справочная таблица по сварке TIG

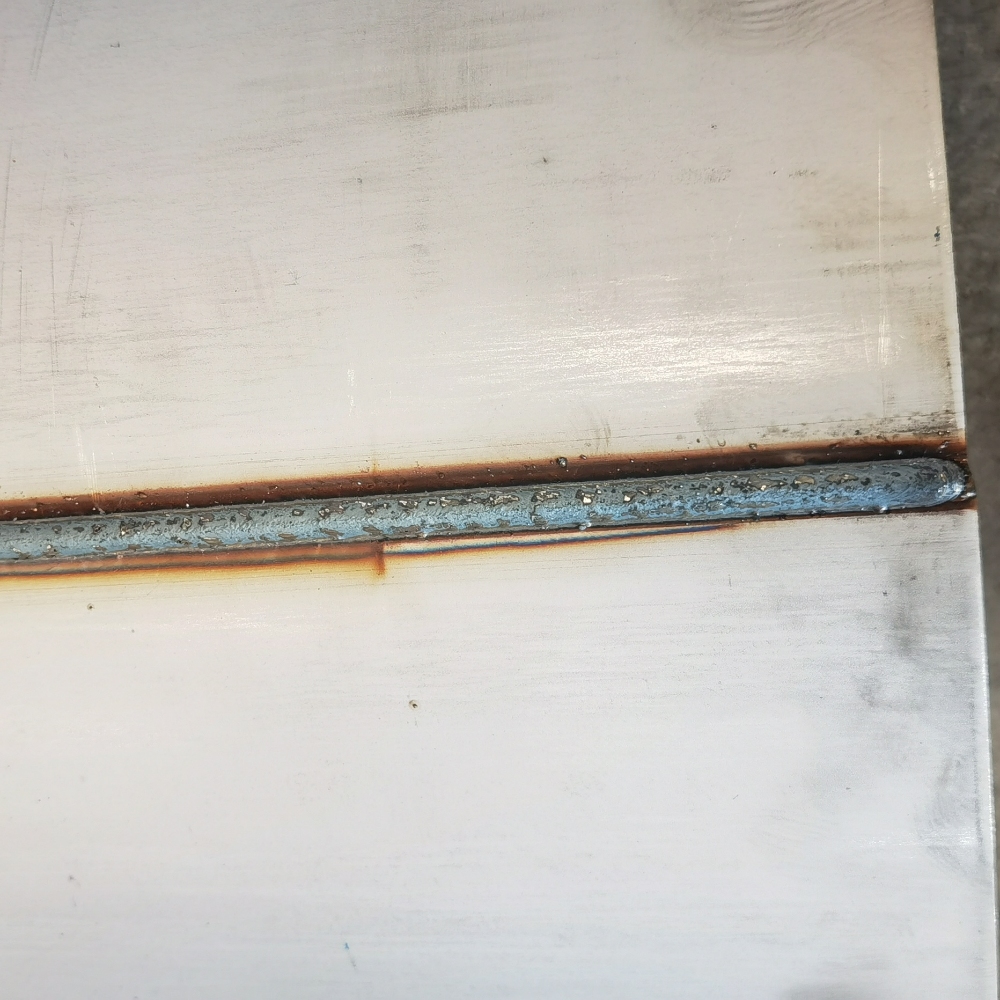

Справочная таблица по сварке в газовой среде

Главная страница имеет значение:

• 1. Перед использованием станка необходимо провести предварительную подготовку, например, проверить плавность перемещения каждой оси, точность позиционирования, наличие тряски или ненормального шума;
• 2. Проверьте, хорошо ли работает вентиляция и нет ли утечки воздуха;
• 3. Не стойте под подъемной стрелой во избежание несчастных случаев;
• 4. Непрофессионалам строго запрещается выполнять работы по техническому обслуживанию при включенном питании. Если возникла проблема, необходимо сначала обратиться к специалисту и дождаться ответа, прежде чем продолжать работу;
• 5. Перед использованием оборудование должно быть заземлено.

Видео производственной линии для прокатки воздуховодов с отбортовкой под сварку

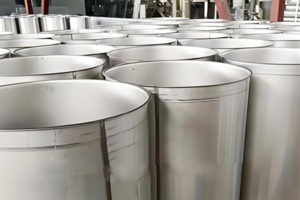

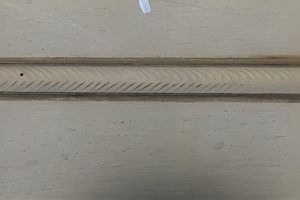

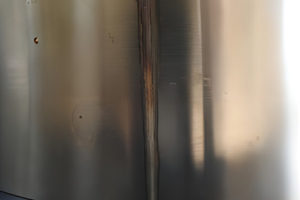

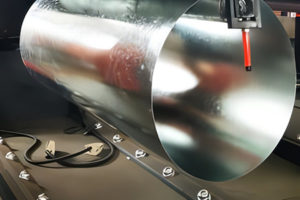

Сварочный аппарат Готовый эффект
