Горизонтальный станок с ЧПУ для ротационной вытяжки колесных диско

AC1400 H однороликовая прядильная машина с ЧПУ является горизонтальной прядильной машиной со ступицей колеса, в основном используется для металлических заготовок с высокой прочностью вращения. Он применяет процесс холодного прядения и может вращать углеродистую сталь, алюминиевый сплав, нержавеющую сталь и другие материалы. Он широко используется в автомобильной, военной и других областях производства. Он особенно подходит для прядения двухкомпонентных, трехкомпонентных и цельных автомобильных и мотоциклетных колес, а также подходит для прядения колес мотоциклов после термической обработки.
Станок для прядения ступицы колеса AC1400 использует зрелые технологии компаний Германии, Испании и других стран, принимает стандарты станков и сочетает реальную ситуацию Китая для проектирования и производства. Все функциональные показатели достигли или превысили международный передовой уровень. В то же время, прядильный станок приводится в движение серводвигателем Siemens с высоким крутящим моментом!

Видео о металлическом прядильном станке с ЧПУ для 3-компонентной ступицы

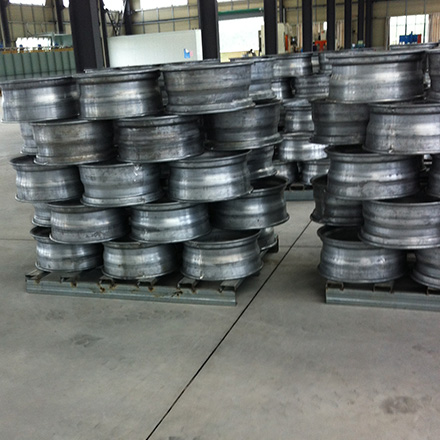

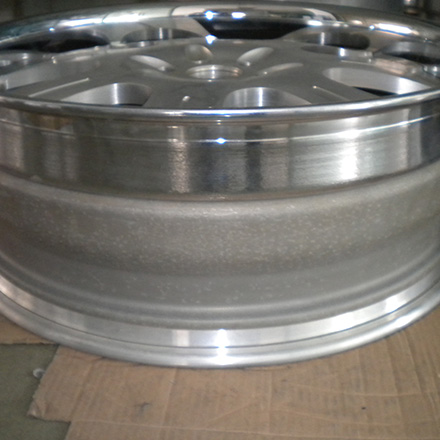

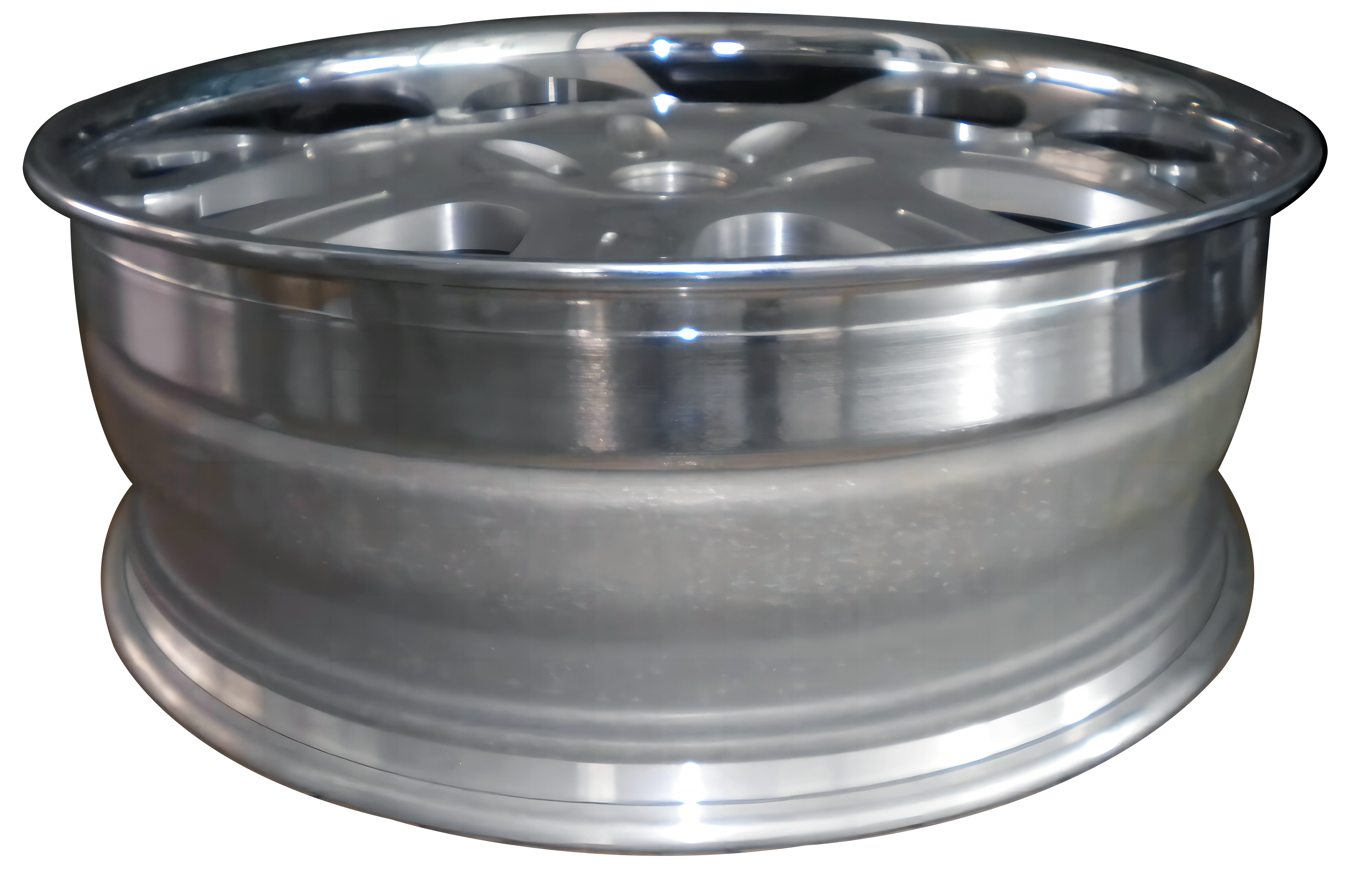

Производство ступиц из 2 и 3 частей для гонок

Станок для вращения ступичных колес с 2-3 листьями – это современное промышленное оборудование, специально разработанное для вращения ступичных колес с 2 или 3 листьями. Он широко используется на предприятиях по производству колес, в автомобильной промышленности и других отраслях, где требуются высококачественные ступичные колеса. Этот станок эффективно и точно преобразует заготовки, которые могут быть в виде листов или труб, в идеально раскрученные ступичные колеса.

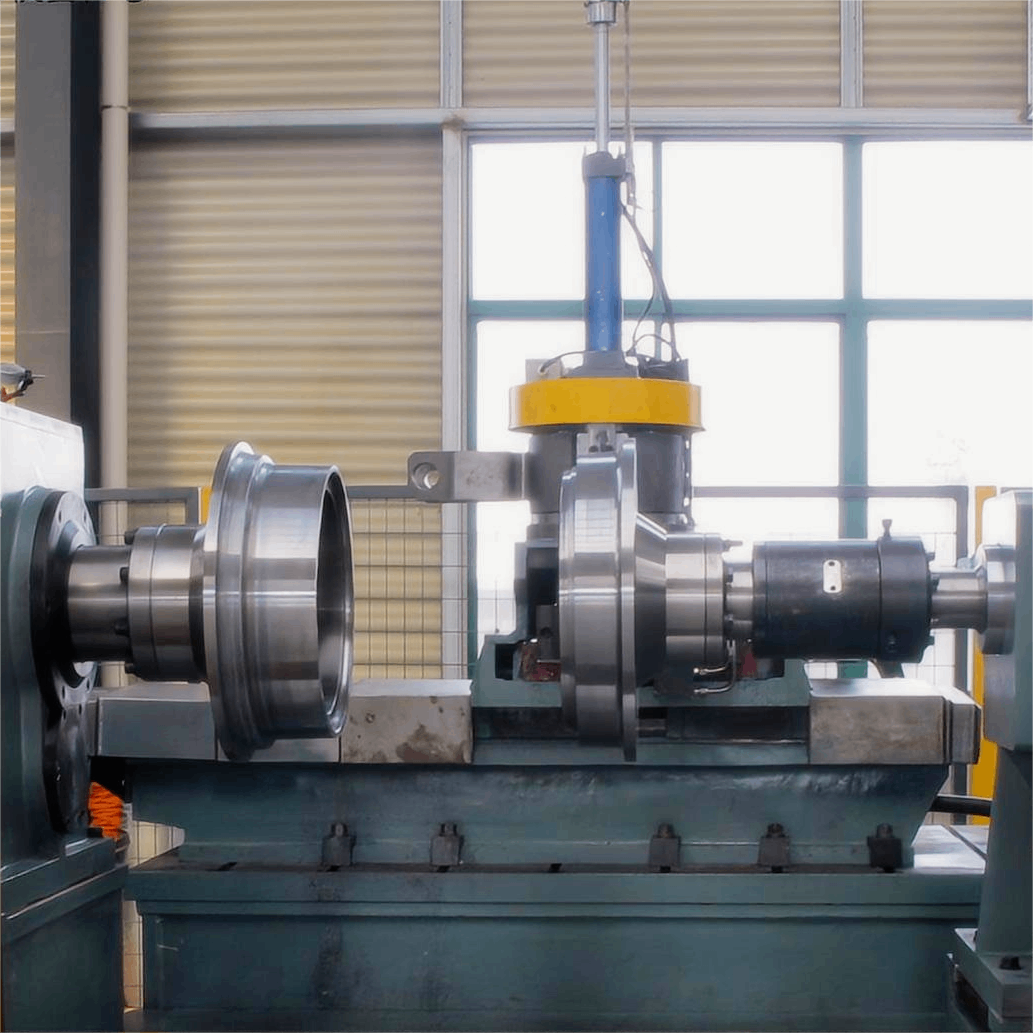

Колесо ступицы CNC металла прядильный станок параметры

Метод обработки: Горизонтальное прядение с ЧПУ
Диаметр сырья: максФ 1400
Материал: алюминий, медь, углеродистая сталь и другие материалы
Диапазон толщины:max 6mm (прочность на разрыв около 380MPa обычной углеродистой стали)/max 15mm (прочность на разрыв около 230Mpa алюминия)

Технические показатели

Перемещение по оси X 700 мм
Перемещение по оси Z 850 мм
Двойное межосевое расстояние 1200 мм
Скорость перемещения по осям X, Z макс.6м/мин
Номинальное усилие оси X, Z 150KN
Точность осевого позиционирования 0.02мм
Точность повторения 0.02 мм
Скорость вращения шпинделя: 50-600 об/мин
Конфигурация оборудования
Метод управления: система ЧПУ Siemens 802C CNC
Мощность подачи:Серводвигатель Siemens
Управление приводом: Siemens
Мощность шпинделя: **KW двигатель
Управление шпинделем:**кВт Siemens 440 инвертор
Хвостовая бабка: Гидравлический цилиндр телескопического привода, гидравлическая блокировка
Ползун:Сверхмощный линейный ползун, шарико-винтовая пара
Инструментальный упор 4-х станционный электрический ЧПУ инструментальный упор
Мощность гидравлической станции 5.5KW
Напряжение питания 3Φ 380V ±5%
Мощность около 60 KW
