Автоматическая сварочная машина с визуальным контролем для жесткостей портального тип

Портальный автомат для сварки усилений центробежных вентиляторов Altron – это высокоэффективное автоматизированное решение, предназначенное для сварки боковых панелей и усилений, например, крупных промышленных центробежных вентиляторов, вентиляторов высокого давления и корпусов с высокими требованиями к прочности деталей корпуса!

Машина разработана для упрощения процесса сварки, повышения производительности и обеспечения высокого качества сварки. Портальная конструкция значительно сокращает занимаемую площадь.

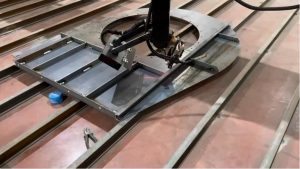

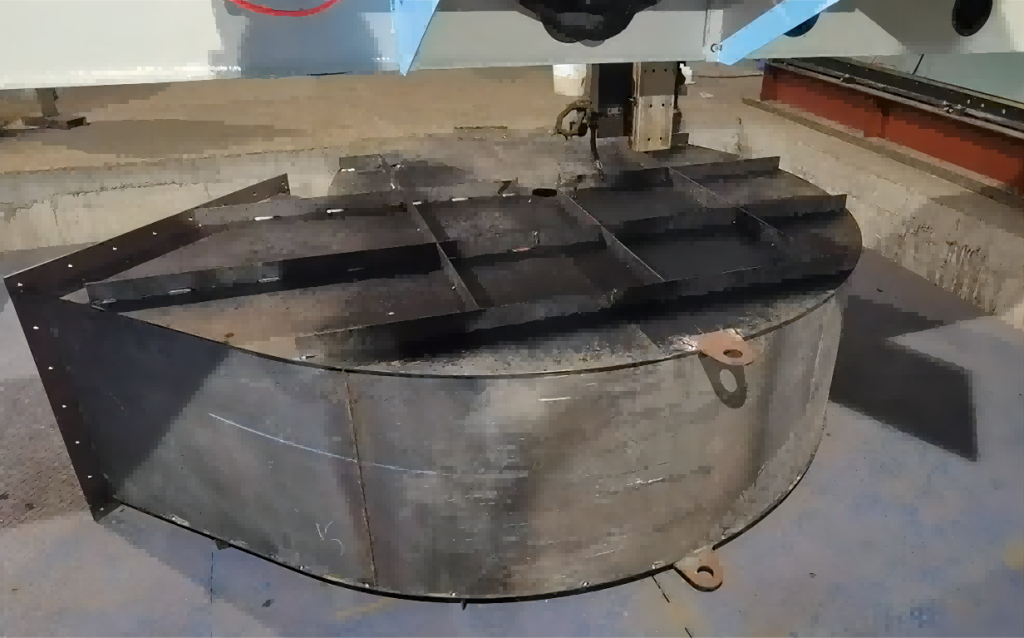

Портальная сварка усиления корпуса промышленного вентилятора

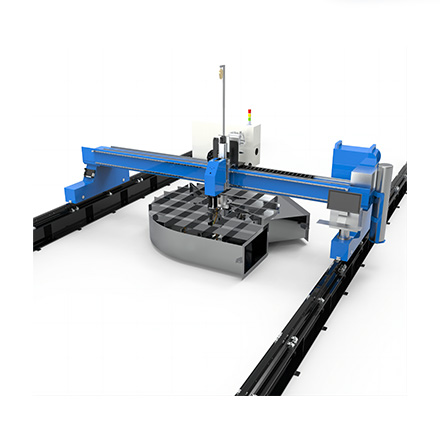

Структура портальной сварочной машины

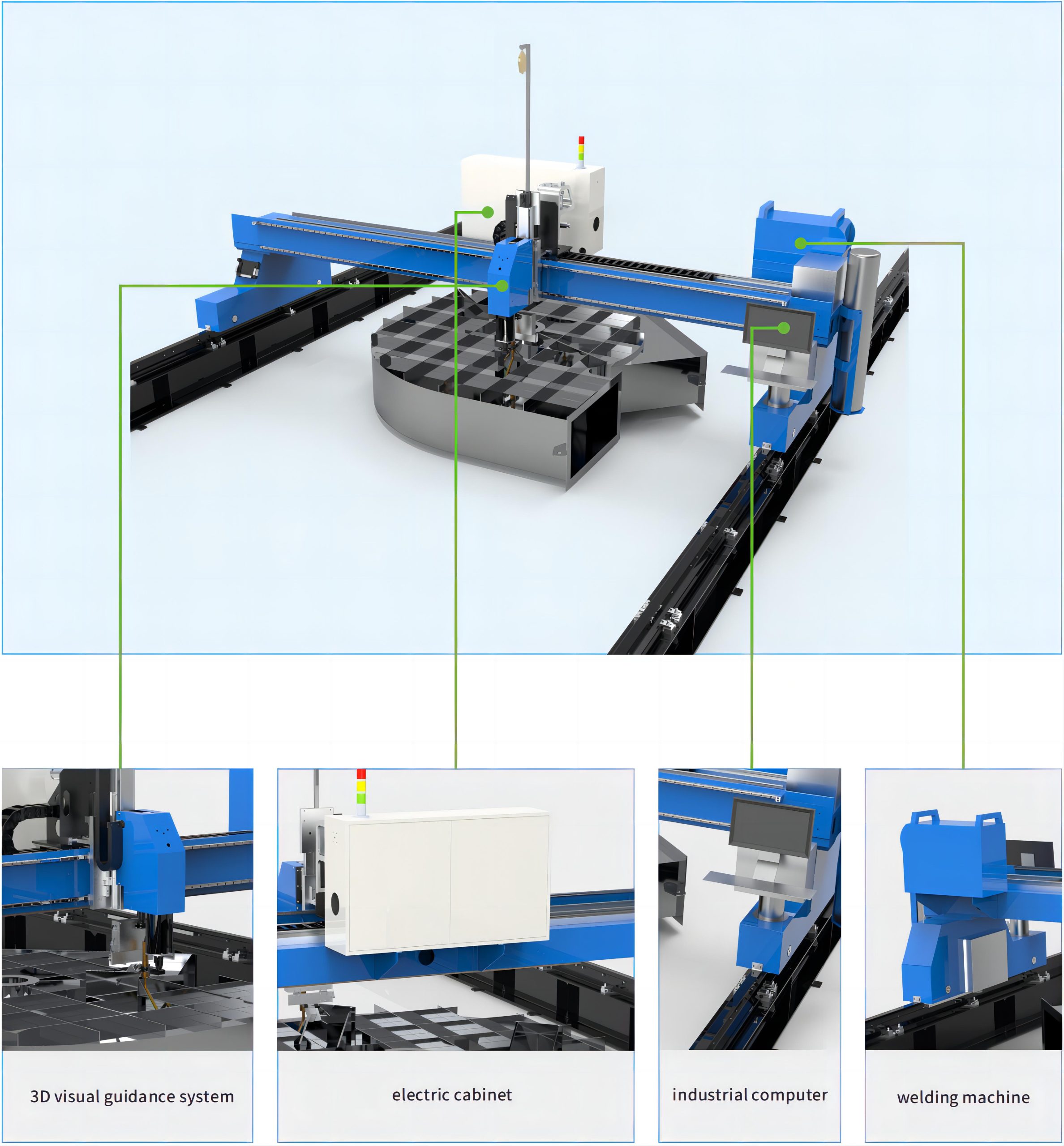

Состав оборудования: портал + система визуального 3D-наведения + электрошкаф + промышленный компьютер + электросварочный аппарат

Портальная система автоматической сварки ребер жесткости состоит из нескольких ключевых компонентов, которые обеспечивают ее эффективную работу. К ним относятся пятиосевая сервосистема управления, логическая система управления PLC, система визуального позиционирования, система сварочного аппарата, система очистки пистолета и система очистки сварочного дыма.

Как использовать портальную сварку

Портальная система автоматической сварки ребер жесткости – это решение, которое устраняет ограничения традиционных методов ручной сварки за счет интеграции передовых технологий. Состоящая из пятиосевой системы сервоуправления, логической системы управления PLC, системы визуального позиционирования, системы сварочного аппарата, системы очистки пистолета и системы очистки сварочного дыма, эта система обладает рядом ключевых преимуществ.

Одним из значительных преимуществ является автоматизация сбора данных. Система автоматически собирает информацию для каждого узла сварки ребер жесткости из макета CAD и калибровки изделия. Это обеспечивает точность и снижает вероятность ошибок в процессе сварки.

Чтобы свести к минимуму сварочные искажения, система позволяет работникам гибко выбирать последовательность и процедуру сварки. Такая возможность настройки повышает общее качество сварки и обеспечивает выполнение специфических требований для каждого узла сварки.

Система 3D-видения для портальной сварки

Преимущества портальной машины для автоматической сварки жесткости:

• Высокая эффективность производства и экономия средств: Автоматическое оборудование значительно повышает эффективность производства, снижая потребность в ручном труде и экономя затраты на оплату труда.
• Универсальная система с гибкими возможностями: Система поддерживает импорт чертежей новых изделий, позволяя гибко настраивать параметры сварки в соответствии с различными требованиями.
• Высококачественная сварка и эстетичный внешний вид: Автоматическое оборудование обеспечивает красиво сформированные сварочные швы с высоким качеством сварки, сводя к минимуму необходимость в дополнительной шлифовке или отделке.
• Гибкий рабочий диапазон: Система может быть сконфигурирована под различные размеры припоя или условия рабочей площадки, что обеспечивает гибкость ее применения.
• Полностью автоматическая интеллектуальная сварка: Интеграция интеллектуальной технологии сварки позволяет полностью автоматизировать работу, повышая общий имидж и репутацию компании.
• Система визуального 3D-изображения с широким диапазоном: Оборудование оснащено системой визуального 3D-изображения, которая обеспечивает широкий диапазон возможностей фотографирования. Эта система позволяет гибко размещать припой, обеспечивая точную и аккуратную сварку.

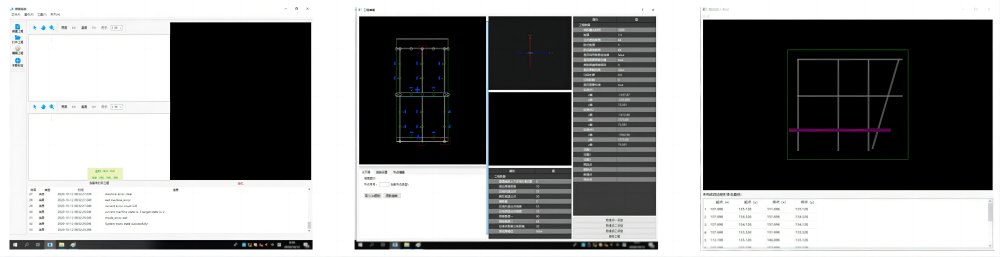

Схема интерфейса портального сварочного аппарата

Импортируйте соответствующие чертежи CAD на компьютер портальной сварочной машины, а также редактируйте и изменяйте чертежи. Вы также можете установить параметры сварочного процесса на главном компьютере и сохранить импортированный проект после настройки. Последующие процессы сварки могут быть вызваны непосредственно в соответствии с типом продукта без повторных настроек, что является простым и удобным в использовании.

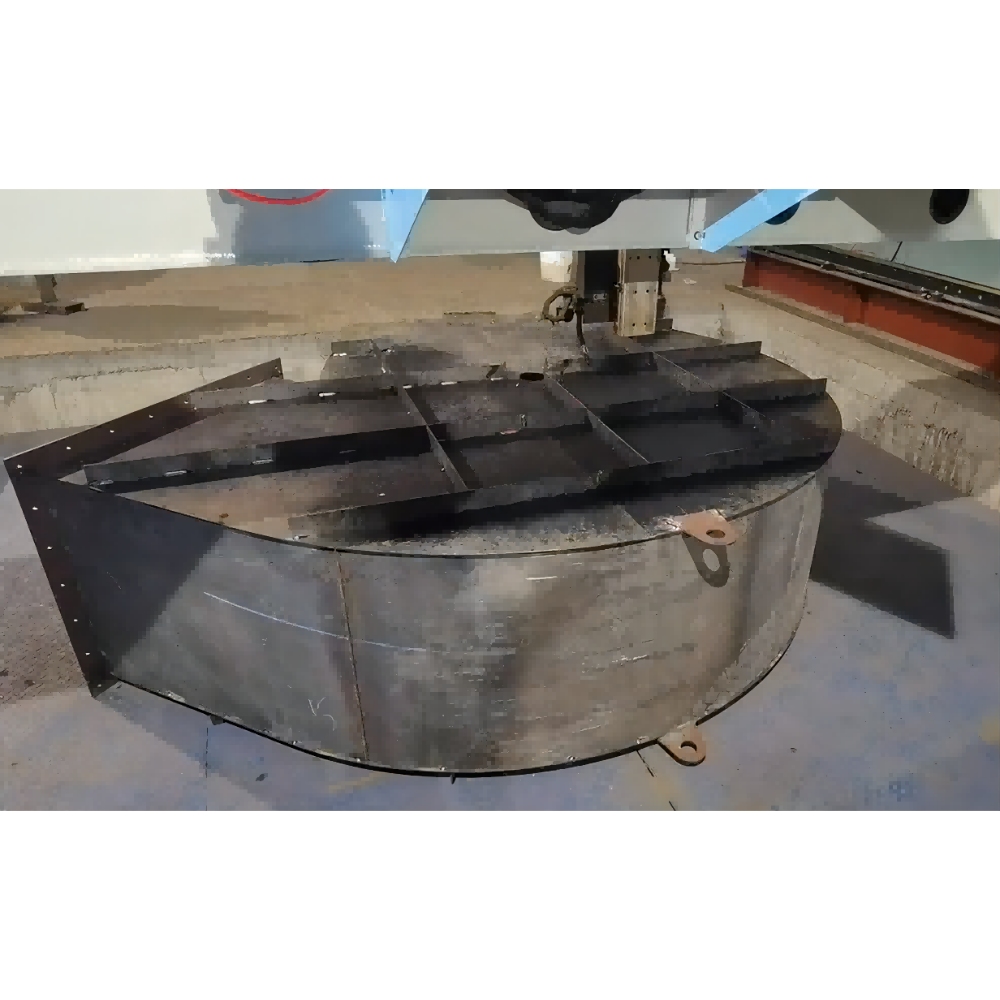

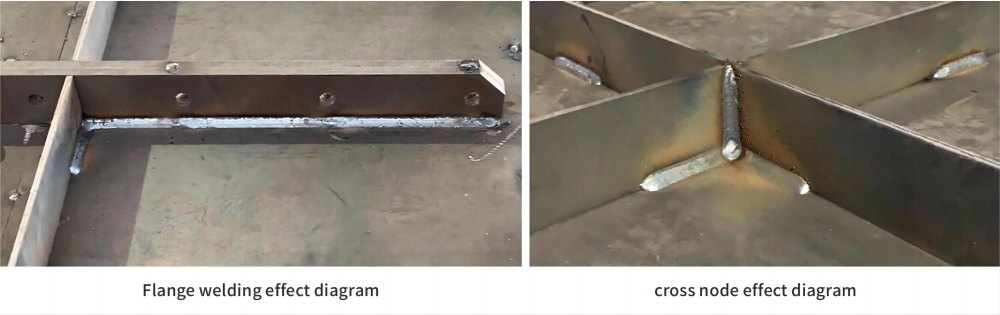

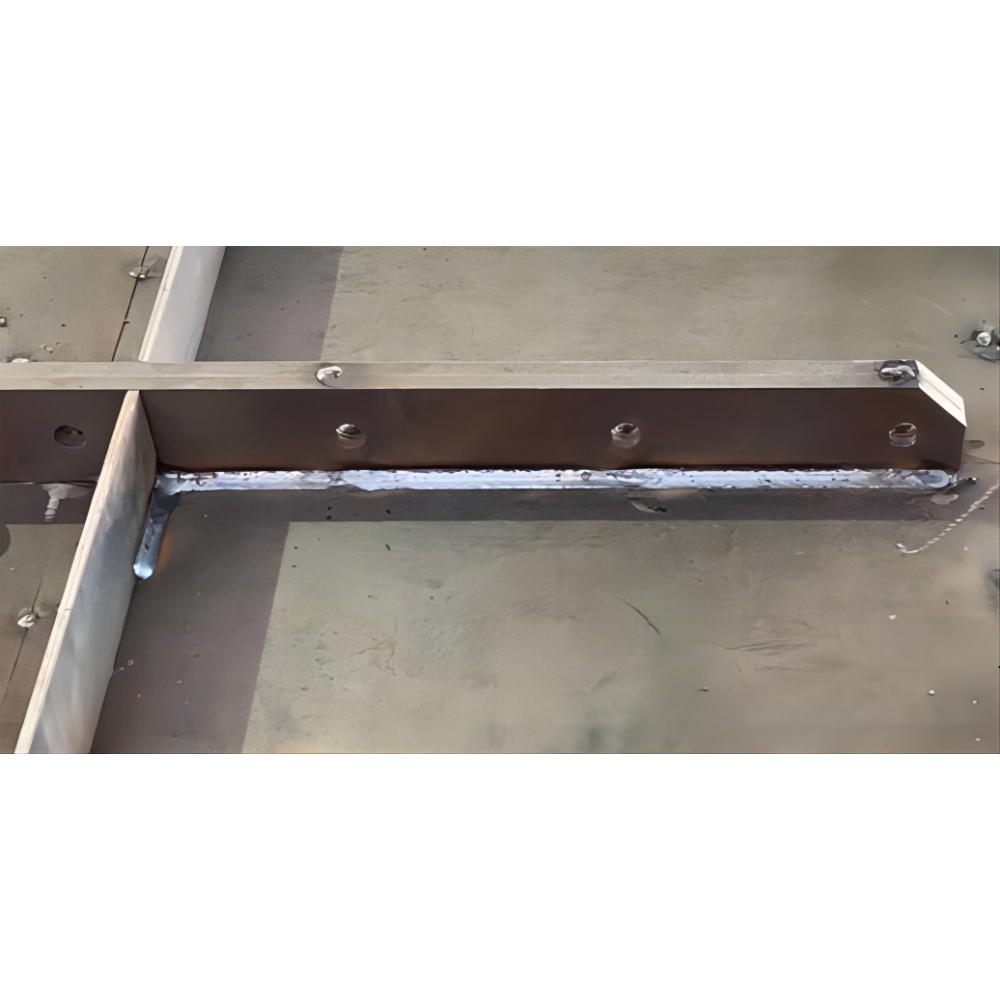

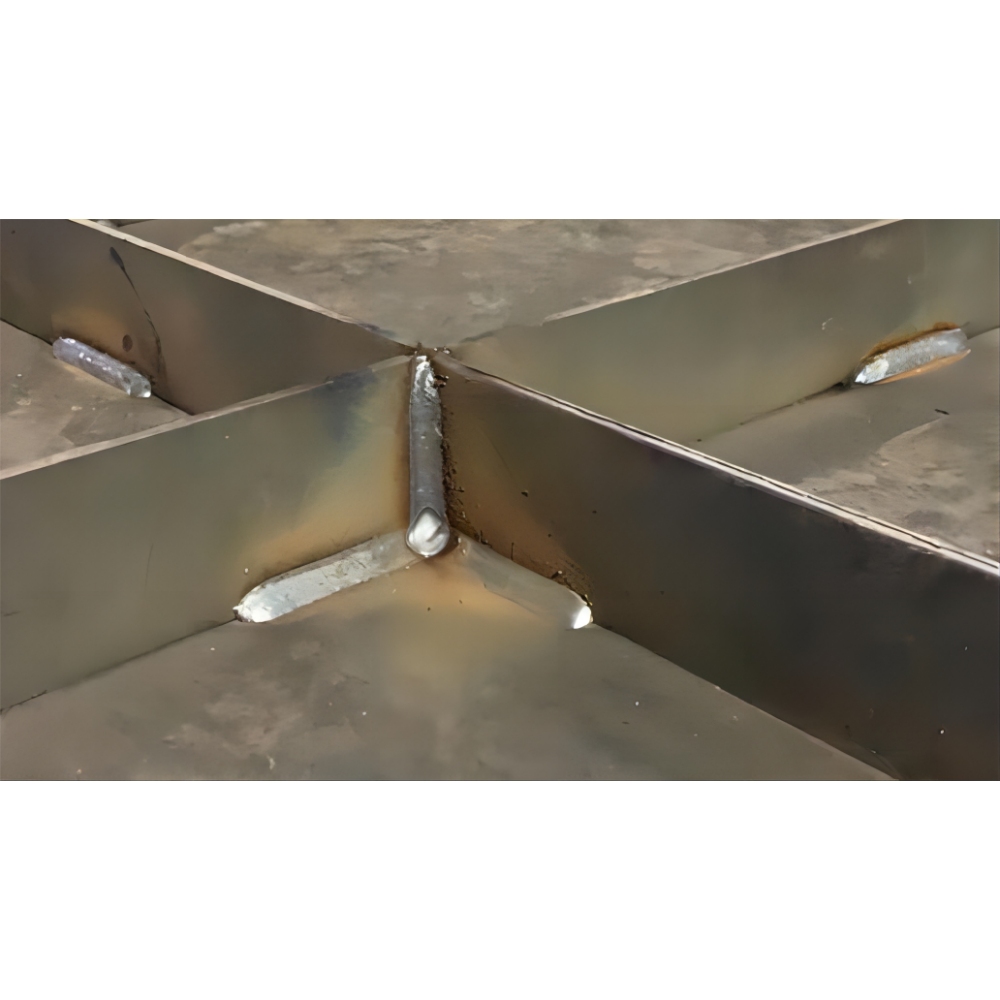

Эффект сварки

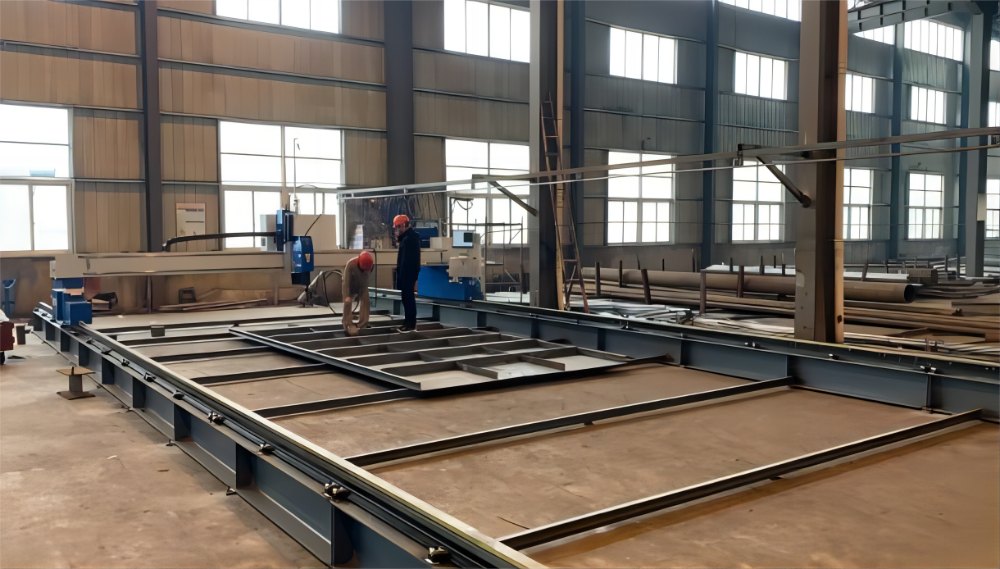

Длина и ширина портала могут быть настроены в соответствии с производственным процессом промышленного вентилятора клиента, и несколько рабочих мест могут быть установлены в пределах диапазона перемещения портала!
В зависимости от конструкции корпуса промышленного центробежного вентилятора, будь то сварка арматуры сначала или сварка после формовки, необходимо контролировать температуру в процессе сварки, чтобы предотвратить перегрев и деформацию в процессе сварки!

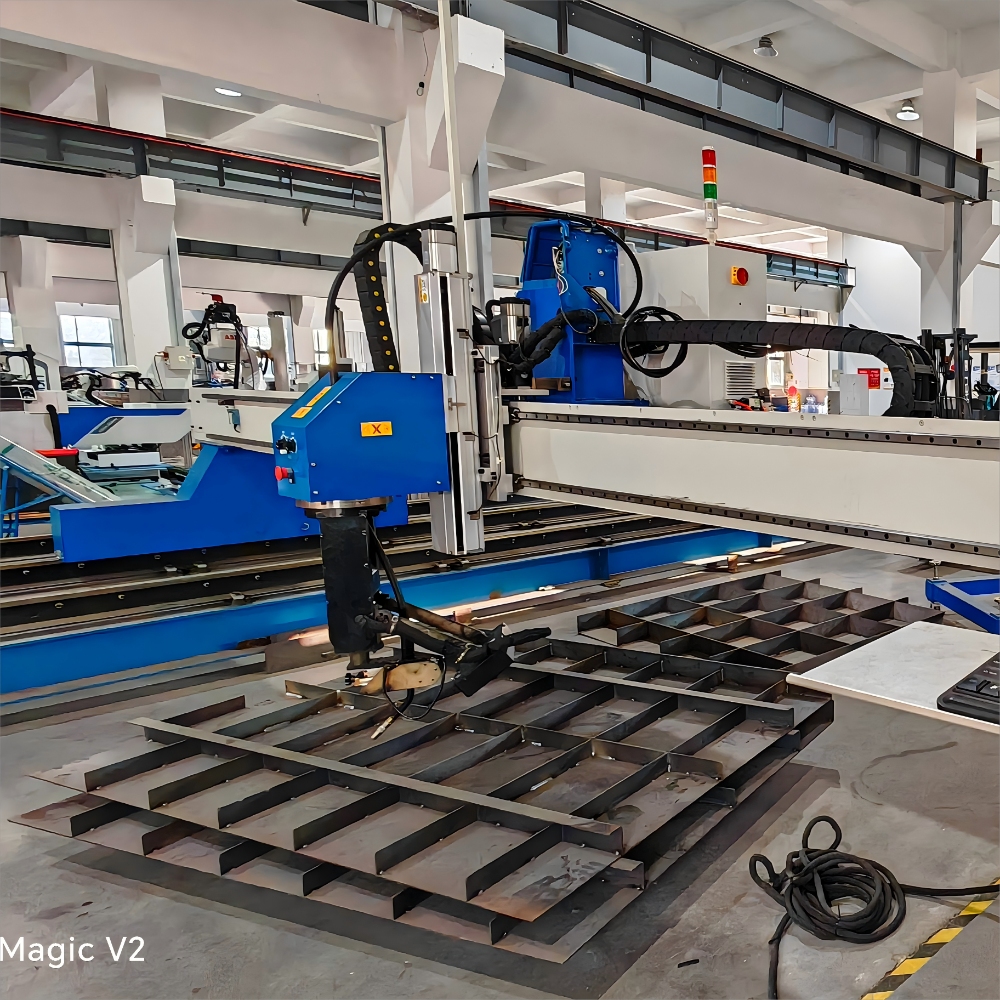

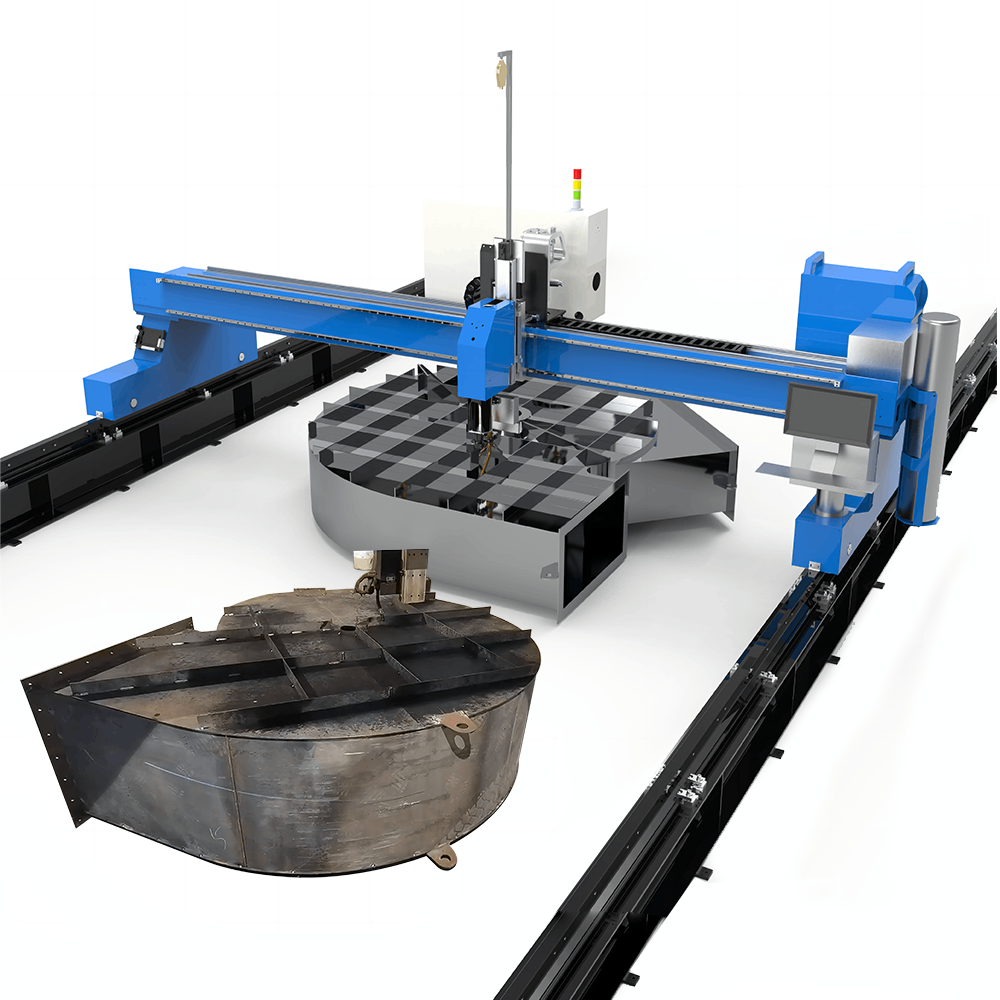

Портальное сварочное оборудование для автоматической сварки

Параметры камеры

Изображение с камеры

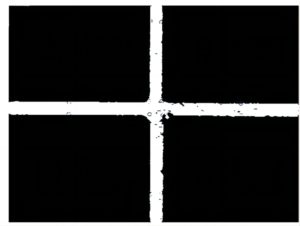

Изображение позиционирования крестового узла

Преимущества автоматического оборудования для козлового подъемника

• Высокая эффективность производства и экономия трудозатрат;
• Сварной шов имеет красивую форму, высокое качество сварки и не требует шлифовки;
• Система визуализации 3D, широкий диапазон съемки, гибкая укладка припоя;
• Универсальная система, позволяющая импортировать чертежи новых изделий и гибко настраивать параметры сварки;
• Диапазон работы может быть установлен гибко в зависимости от размера припоя или площадки;
• Полностью автоматическая интеллектуальная сварка, значительно улучшает корпоративный имидж.
