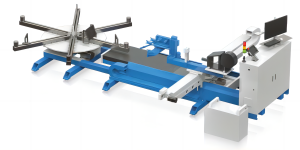

Автоматический сварочный станок для центробежных вентиляторо
Сварка для корпуса центробежного вентилятора
|
Название машины |
Корпус вентилятора сварочный аппарат |
|
Модель |
AC-WK （1500-2000） |
|
Промышленность применения |
Корпус центробежного вентилятора, кожух |
|
Техническое обслуживание |
Завершите тестирование на ранней стадии, обеспечьте онлайн- и офлайн-обучение на более поздней стадии и завершите проект “под ключ”. |
|
Техническое руководство |
Онлайн 24 часа в сутки/конференция Для решения предпродажных проблем. |
|
Продвижение проекта |
30-120 дней |
|
Соответствующие файлы |
Каталог ALTRON_AUTO – Промышленное воздуходувное оборудование под ключ |
Проект автоматической сварки A-Z:

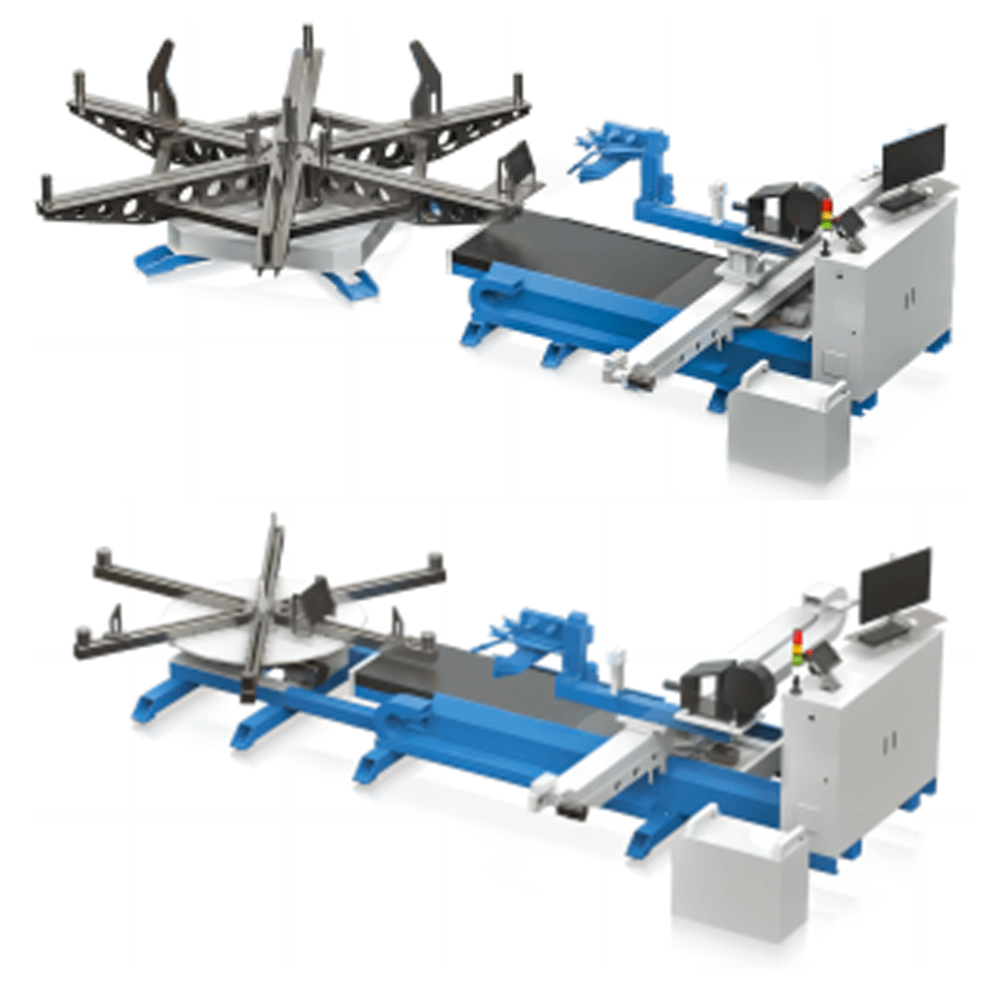

1 Вертикальная сварочная машина для корпуса центробежного вентилятора 2 Горизонтальная сварочная машина для корпуса центробежного вентилятора 3 Робот AI сварочная машина, 4 Портальная сварка, 5 Лазерная сварка.
- ВВЕДЕНИЕ
- ПАРАМЕТРЫ
- ОТЗЫВЫ КЛИЕНТОВ
Сварочный аппарат Altron для сварки корпуса центробежных вентиляторов может сваривать корпус центробежного вентилятора в радиусе 2000 мм, а максимальная нагрузка может достигать 2 тонн!

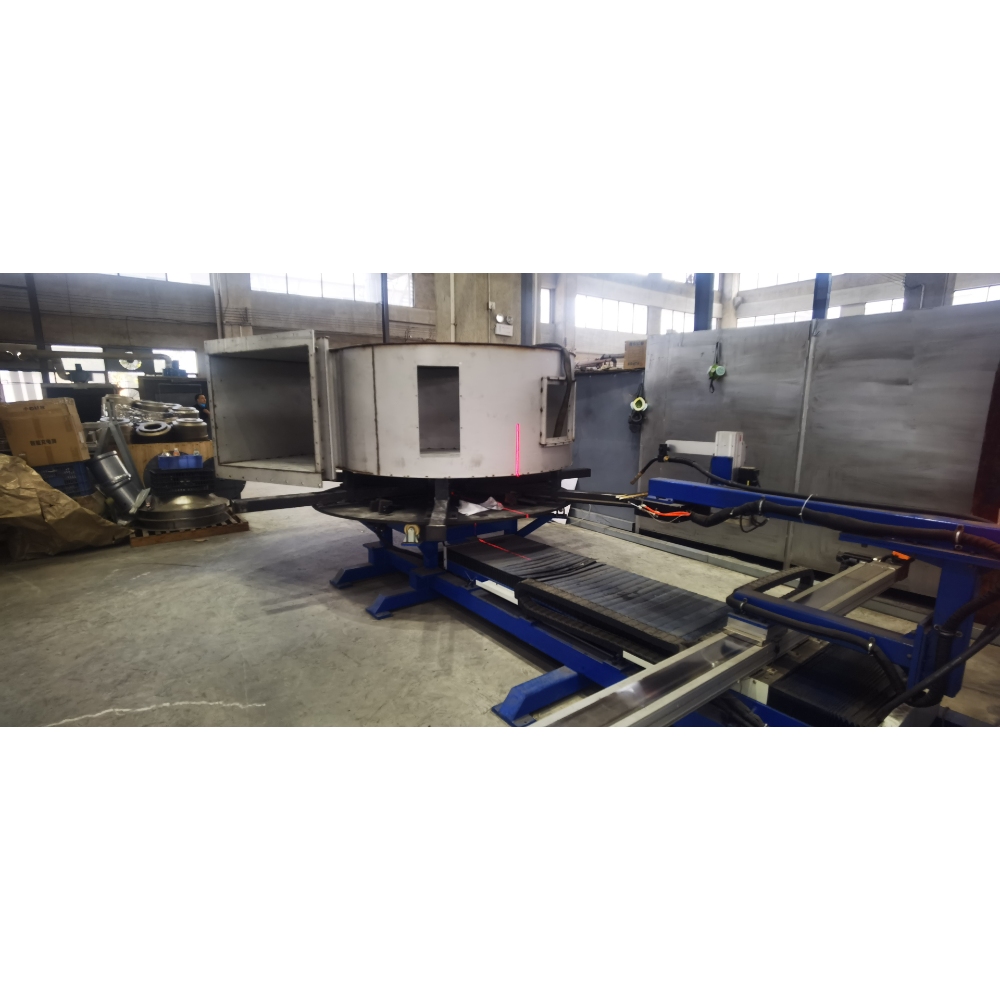

Это эффективно снижает зависимость производителей промышленных вентиляторов от технических навыков сварщиков. После того как обычные рабочие произведут точечную сварку и сборку корпуса центробежного вентилятора, они кладут его на вращающуюся платформу сварочного аппарата, а камера и лазер аппарата автоматически определяют положение сварного шва и производят сварочный трек!
Автоматическая сварочная машина для корпуса центробежного вентилятора вносит прорывные изменения в индустрию центробежных вентиляторов, делая сварку и производство вентиляторов простым! Altron реализует интеллект, корпус центробежного вентилятора использует лазер и визуальную систему для определения местоположения сварных швов, а прямоугольные координатные манипуляторы сотрудничают с позиционерами для отслеживания сварки!

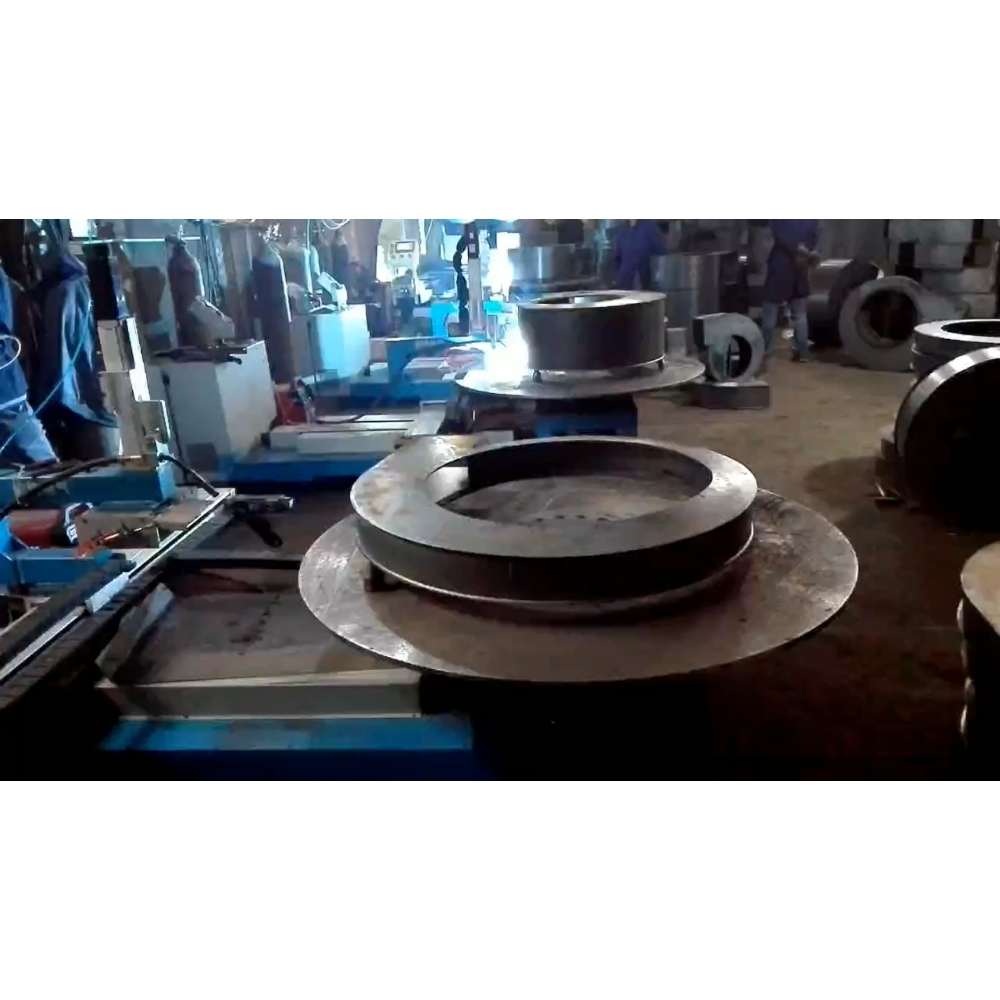

Видео о сварке центробежного вентилятора высокого давления

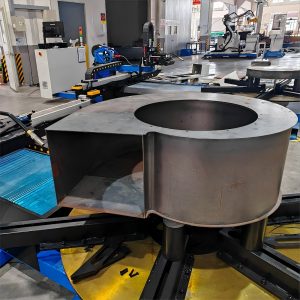

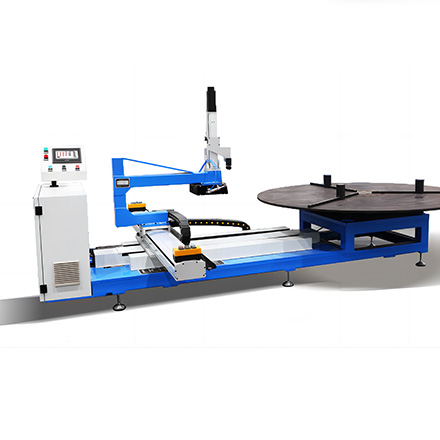

Введение в сварку корпуса центробежного вентилятора
Автоматический сварочный аппарат предназначен для сварки корпуса центробежного вентилятора. Это оборудование реализует автоматизацию и безлюдное производство вентиляторов, значительно повышая качество и эффективность сварки, одновременно снижая потребность в рабочей силе. Сварной шов получается прочным и красивым на вид, не требуется ручная шлифовка, а временной цикл напыления порошка на корпус вентилятора сокращается!
Сварочный аппарат очень прост в эксплуатации и не требует длительного обучения. Оборудование использует лазерную систему машинного зрения для автоматического поиска сварного шва. Все сварочные операции являются бесконтактными и не вызывают дрожания, обеспечивая надежность и красоту сварочного процесса. Это технологическое достижение автоматического сварочного оборудования для корпусов центробежных вентиляторов изменило качество сварки и режим производства в отрасли промышленной вентиляции, обеспечив автоматизированное, эффективное и высококачественное производство вентиляторов.

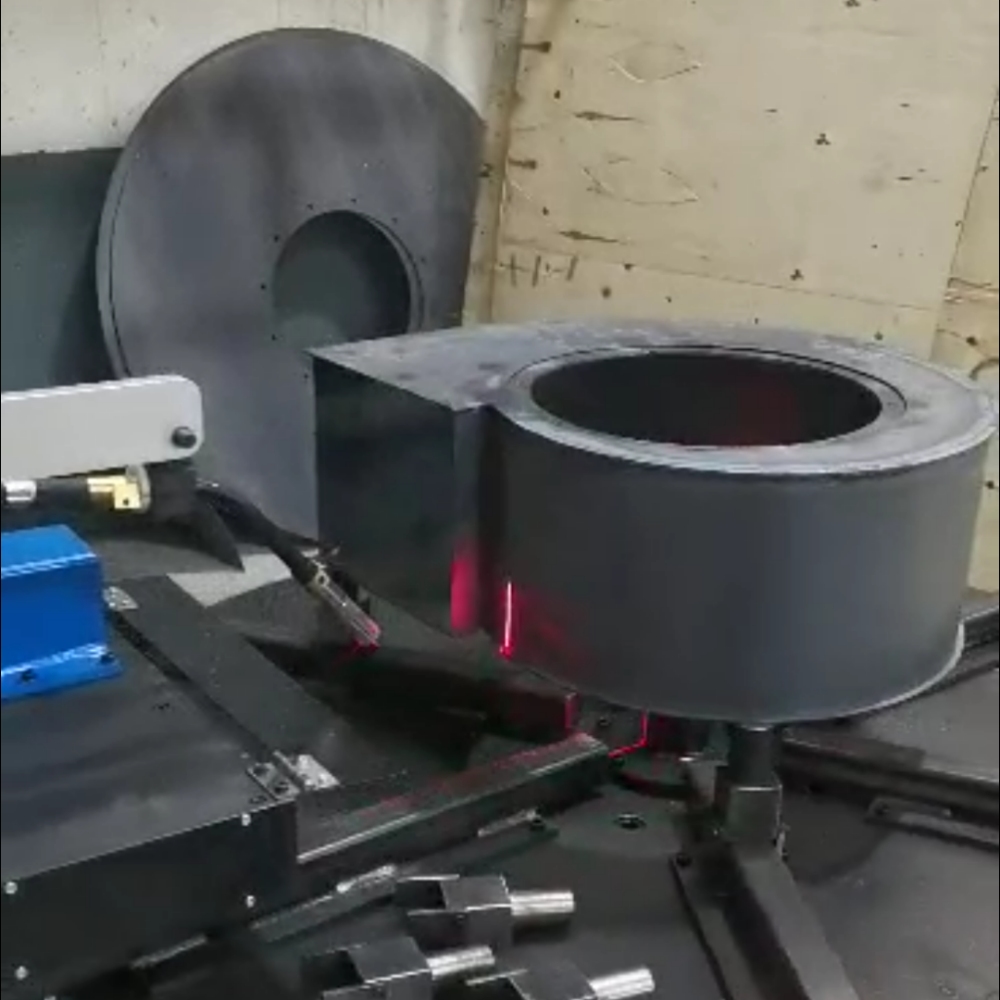

Система камер для сварки корпусов центробежных вентиляторов
Система технического зрения, встроенная в аппарат, представляет собой передовую технологию в области управления. В сварочных работах эта система добавляет интеллектуальность и удобство в использовании автоматического сварочного оборудования.
Используя лазерную технологию, система технического зрения автоматически обнаруживает и определяет положение сварного шва, включая его переднюю, заднюю части и высоту. Даже при наличии неровных линий архимедовой спирали или при неравномерном расположении кожуха вентилятора визуальное размещение не мешает манипулятору точно отслеживать сварной шов. Это обеспечивает точную и надежную сварку, независимо от любых неровностей или изменений в форме и расположении веерной оболочки.

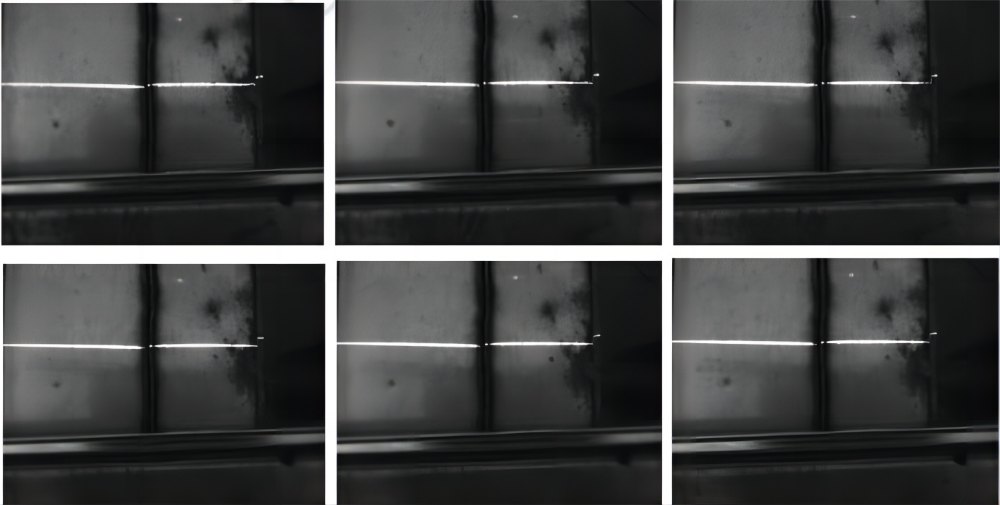

В процессе поиска шва для его направления используется лазерный источник света.
Обратитесь к следующему рисунку:

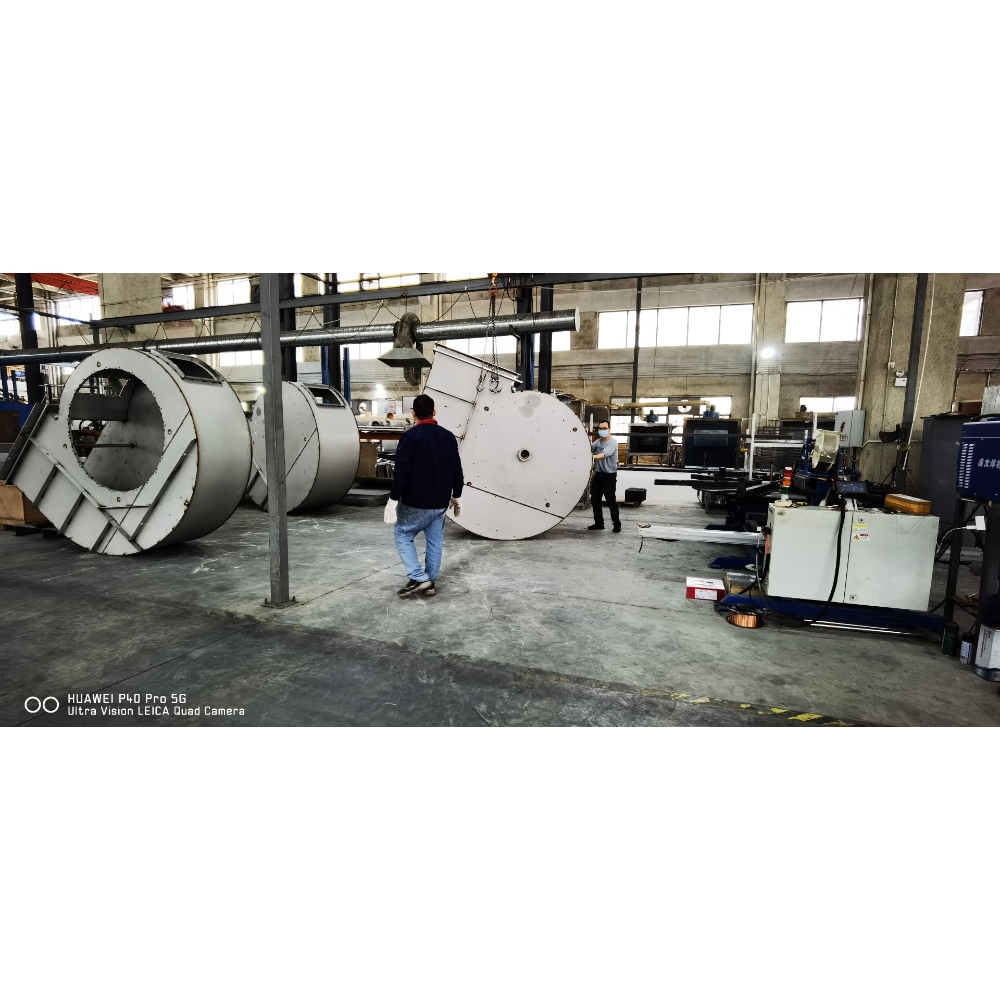

Различные сварочные аппараты могут быть заменены для достижения различных процессов сварки, и сваривать металлические материалы, такие как углеродистая сталь, нержавеющая сталь, оцинкованный лист и т.д.!

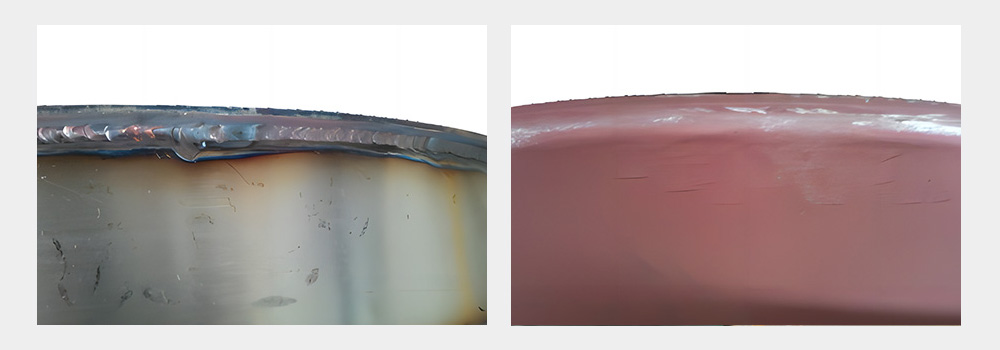

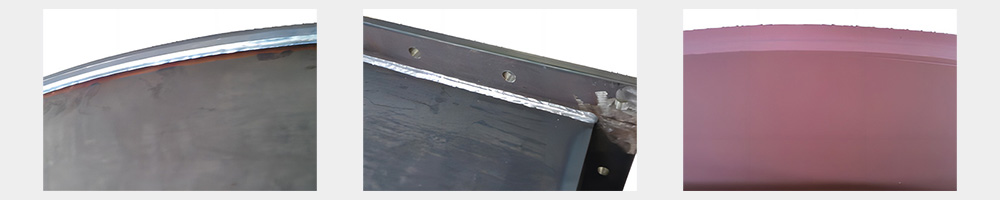

Сравнение автоматической и ручной сварки корпуса центробежного вентилятора

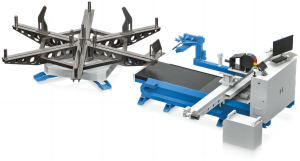

Модель автосварочного аппарата
| Артикул | AC WK1500 | AC WK2000 |
| Размеры машины (Д*Ш*Г) |
5600*3100*1700 мм | 6500*3600*1700 мм |
| Масса машины | 1.6 T | 2.3 T |
| Радиус волюты | 100-1500 мм | 800-2000 мм |
| Нагрузка | 1 T | 2 T |
| Источник питания | Оборудование: AC220V; Сварочный аппарат: AC380V |
Оборудование: AC220V; Сварочный аппарат: AC380V |
| Мощность двигателя (не включает сварочный аппарат) |
7 КВТ | 9 КВТ |
 |
 |
 |

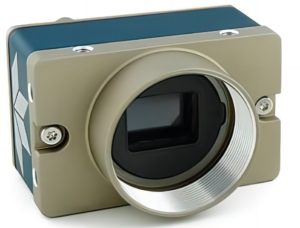

Параметры камеры для сварки корпуса центробежного вентилятора
| Разрешение | 1280×1024 |
| Скорость кадров | 88 кадров в секунду, в Open Turbo Driver максимальная скорость может достигать 184 кадров в секунду |
| Светочувствительный чип | On-Semi Python 1300 |
| Тип микросхемы | КМОП с глобальным затвором |
| Размер пикселя | 4,8 мкм × 4,8 мкм |
| Размер чипа | 1/2″ |
| Глубокий пиксельный бит | 8/10 бит |
| Формат видеовыхода | Моно 8 бит, моно 10 бит |
| Количество входов/выходов | 4 GPIO (2 входа/2 выхода) |
| Интерфейс передачи данных | GigE |
| Рабочая температура | -20°℃~+65℃ |
| Требования к питанию | +10В~+36В (±10%) или PoE |
| Типичное потребление энергии | 3.8W～4.9W |
