Как использовать станок для отбортовки с ЧПУ для обработки Bell Mouth

Требования к производительности и энергоэффективности промышленных осевых вентиляторов постоянно растут. Компания Altron использует фланцевый станок с ЧПУ при изготовлении впускного канала bellmouth корпуса осевого вентилятора для решения высокоточных задач по формированию металлических воздуховодов.

Краткое введение отбортовки станка с ЧПУ

Фланцевый станок с ЧПУ в основном спроектирован и разработан для производства осевых промышленных вентиляторов. Его основная функция заключается в выполнении отбортовки фланца и индексирующей перфорации на сварном барабане!

Металлическая отбортовочная машина с ЧПУ проще в эксплуатации, каждая ось имеет соответствующее значение, и машина может достичь полностью автоматического производства!
Специально для производства отбортовки корпуса осевого вентилятора тоннеля метро в форме колокола, два вращающихся ролика холодно формируют материал в соответствии с программным контуром или различными углами формы!

Подробное описание этапов использования фланцевого станка с ЧПУ

Проектирование и установка отбортовочных штампов Прежде всего, необходимо разработать и установить внутреннюю опорную форму осевого вентилятора, основная функция которой – фиксация на отбортовочном станке с ЧПУ! Убедитесь, что внешняя окружность формы для отбортовки подходит к стволу под внешнюю опору; Обработка пресс-формы должна выполняться на токарных и фрезерных станках; Altron прекращает оказывать услуги по поддержке пресс-форм для клиентов;

Подготовка перед отбортовкой! Вальцовка и сварка

Обычный процесс производства ветряной трубы таков:

• Завершить прямоугольной пластины с помощью лазерной резки,

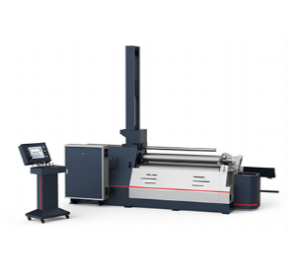

• Закатывают в форму на прокатном станке с ЧПУ,

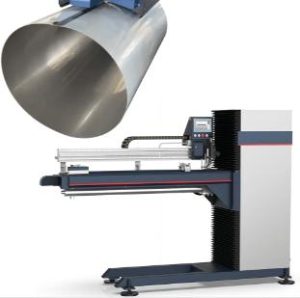

• А затем свариваются и сращиваются на сварочном аппарате.

Altron предоставляет полный набор решений по формовке металла, планированию и компоновке производственных линий для осевых вентиляторов! Позвольте производителям промышленных вентиляторов добиться автоматизации управления производством!

Автоматические этапы производства отбортовочного станка с ЧПУ

1. Закрепите приваренный ствол на пресс-форме отбортовочной машины.
2. Машина автоматически выдвигает позиционирующее устройство и перемещает отбортовочный ролик в соответствующее положение.
3. Вручную затяните форму и закрепите ее в пресс-форме.
4. Запустите программу работы, и машина будет двигаться в соответствии с заданными параметрами!
5. После завершения формовки машина автоматически начнет штамповку. Если необходимо выровнять отверстия фланца на обоих концах, необходимо вручную повернуть сварной шов и пробивной механизм машины под одинаковым углом и начать снова!
6. Воздушный цилиндр осевого вентилятора сформирован!

Как обработать форму входного воздуховода bellmouth

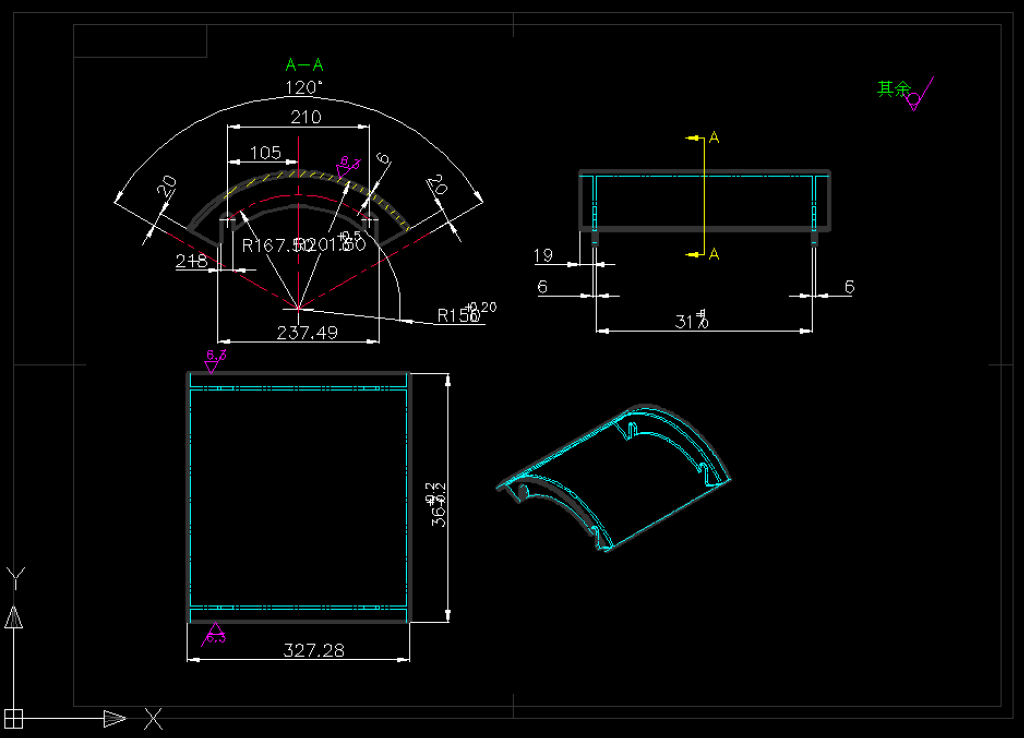

Нарисуйте диаграмму траектории формовки

• Нарисуйте угол и контур дуги каждого поворота в программе CAD и используйте разные цвета для обозначения сформированных сегментов!
• Вы можете изменить скорость подачи различных сегментов и установить разумную скорость!
• И соедините все сегменты траектории!
• Сохраните CAD-файл в формате XDF, проверьте чертежи и избегайте прерываний сегментов или лишних точек или сегментов!

Используйте программное обеспечение для программирования спиннингов Altron для составления правильной программы

• Откройте программу и импортируйте только что нарисованный файл XDF;
• Программа автоматически сгенерирует код ЧПУ и значения координат!
• Установите скорость различных цветных сегментов в программе и сохраните программу в формате MPF (формат Siemens);
• Вручную добавьте инструкции действий в различные сегменты программы для затягивания и ослабления отбортовочного ролика! M72 и M73 управляют открытием и зажатием отбортовочного ролика соответственно;
• После завершения программы необходимо тщательно проверить ее один раз;
• Система, передаваемая на станок, работает вхолостую! Во время сухого хода уменьшите гидравлическое давление затяжки отбортовочного круга! В противном случае это приведет к слишком быстрому износу отбортовочного круга;
• После пробного запуска убедитесь, что все данные верны, установите валик и приступайте к первому испытанию отбортовки!

Видео испытания воздуховода осевого вентилятора с металлической фланцевой горловиной

Какие регулировки необходимы для отбортовочных машин Bell Mouth?

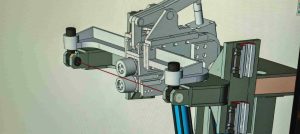

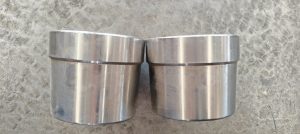

Для многократного формирования полукромок лучше всего использовать ролик в форме рисунка! Пластичность материала и внешний контур раструба дуги будут более красивыми! Сварной шов также уменьшит образование трещин!	После замены отбортовочного круга с ЧПУ необходимо проверить и отрегулировать механизм отбортовки; Пусть центр реверса отбортовки попадает на нижний отбортовочный ролик; И убедитесь, что нижний отбортовочный ролик выше верхнего отбортовочного ролика!

Наша машина более экономична, чем отбортовочная машина Nodi. Его функции практически одинаковы, и он может достигать различных форм. Altron всегда обсуждает с производителями промышленных вентиляторов! Постоянно улучшайте производительность оборудования!
Altron делает металлообрабатывающую и сварочную часть промышленных осевых вентиляторов проще, эффективнее и качественнее!
