Машина для отбортовки и пробивки отверстий с ПЛК

Станок для отбортовки и перфорации PLC – это универсальное устройство, предназначенное для упрощения процесса отбортовки и перфорации в различных отраслях промышленности. Машина сочетает в себе множество функций для выполнения отбортовки, скручивания, складывания, подшивки и пробивки осевых вентиляторов; станции могут быть настроены в соответствии с реальными потребностями клиента, и для одной машины может быть выбрано до 4 функций!

Области применения станка для отбортовки и перфорации:

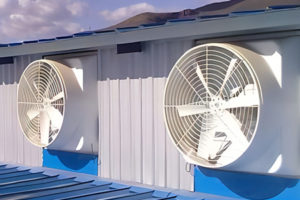

1. HVAC (отопление, вентиляция и кондиционирование воздуха): Станок широко используется в индустрии HVAC для отбортовки и пробивки отверстий при производстве воздуховодов, фитингов и других компонентов систем HVAC.

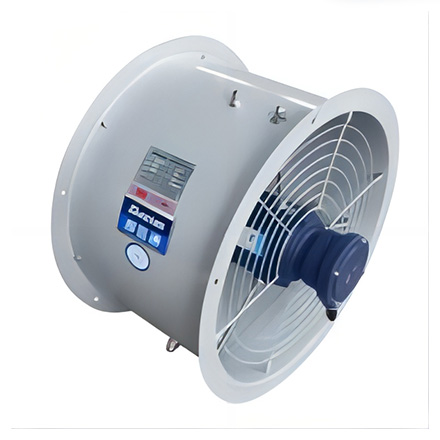

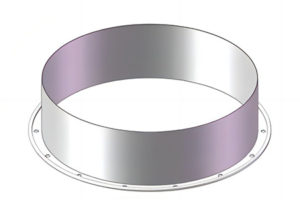

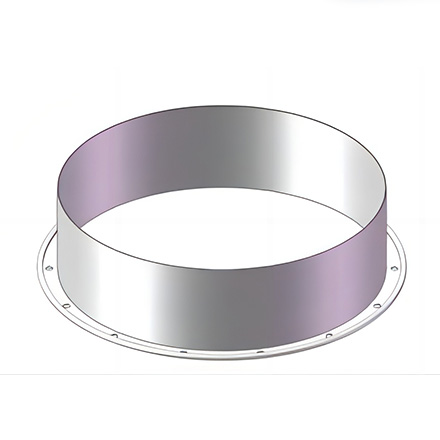

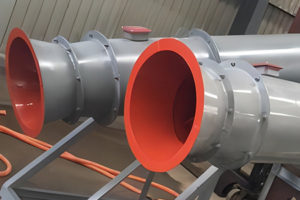

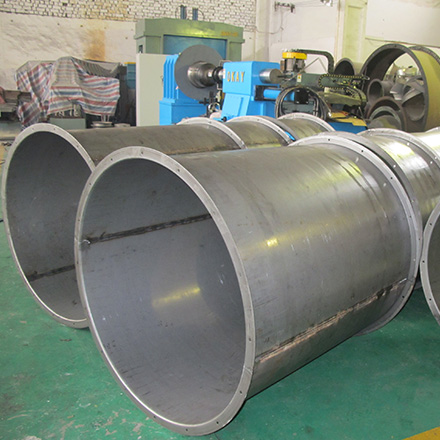

2. Промышленный цилиндр осевого вентилятора, воздуховод и другие трубы, которые должны быть отбортованы на цилиндрическом барабане.
3. Аппаратное оборудование, такое как вибрационный грохот, фланцевый цилиндр этого оборудования также должен быть обработан фланжировочной машиной!

Видео о станке для отбортовки и пуансона с ПЛК

Особенности станка для отбортовки с ПЛК：

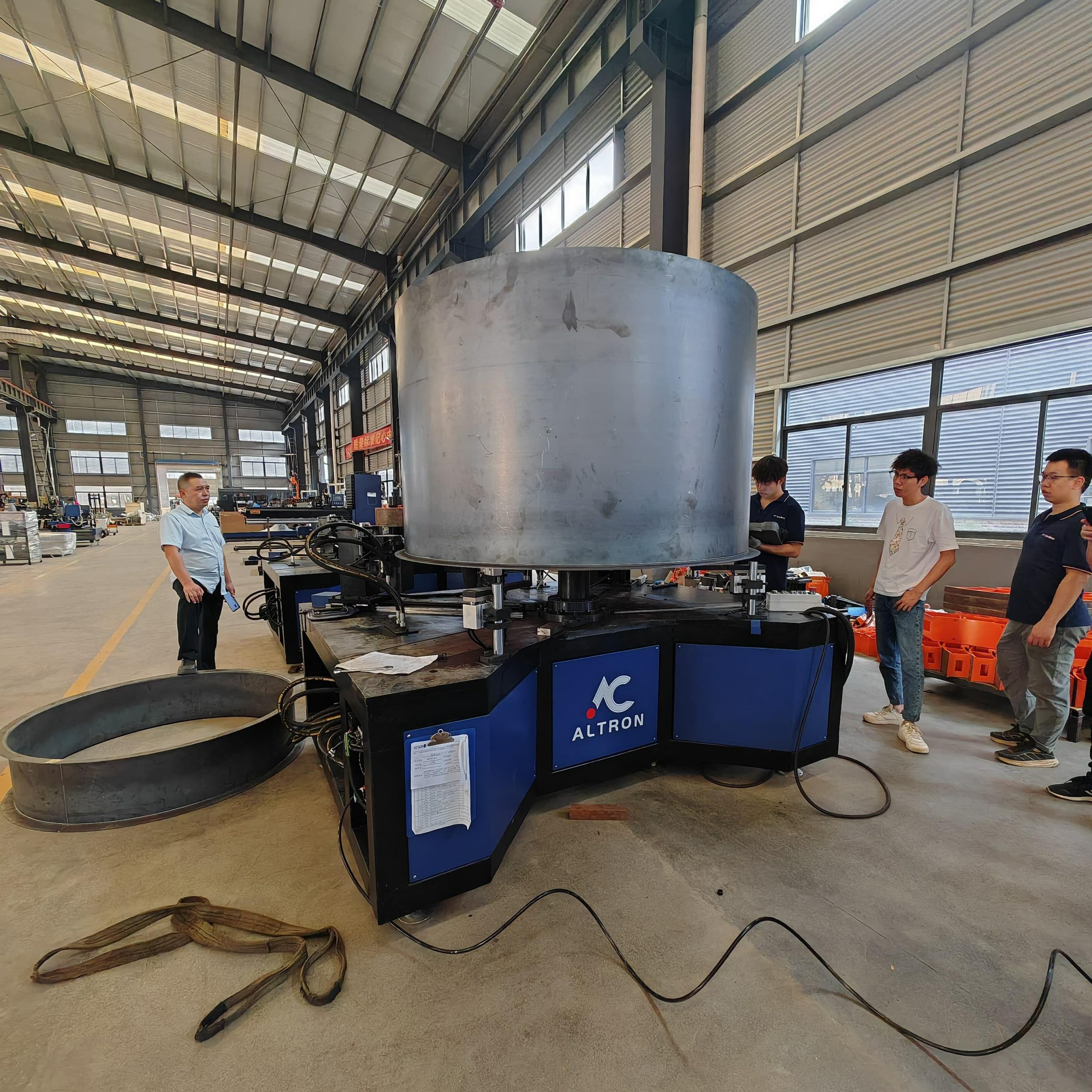

Машина для отбортовки и перфорации Altron имеет прочную механическую конструкцию. Для изготовления основания машины используются толстые пластины большого размера. Разумный механический анализ и расчет делают машину очень стабильной во время процесса формовки!

1. Простота использования благодаря параметризованным настройкам и сенсорному экрану: Машина оснащена удобным интерфейсом с параметризованными настройками, которые упрощают управление. Сенсорный экран позволяет легко перемещаться и изменять настройки, что делает управление станком удобным для операторов.

2. Полностью автоматизированная отбортовка и перфорация: после установки настроек машина работает в полностью автоматизированном режиме, исключая необходимость постоянного личного вмешательства. Такая автоматизация упрощает процессы отбортовки и пробивки, повышая эффективность и производительность. В то же время лазерное слежение может быть настроено на автоматический поиск сварного шва, принятие сварного шва за исходную точку и индексацию расстояния до отверстия!

Процесс отбортовки фланцев с помощью ПЛК

1. Выберите соответствующую внутреннюю опорную форму в соответствии с техническими характеристиками изделия и установите ее на отбортовочную машину.
2. Отрегулируйте положение и высоту подъемно-позиционного устройства и положение скручивающего компонента в соответствии с диаметром заготовки и шириной отбортовки.
3. Выберите соответствующую программную формулу в соответствии с техническими характеристиками изделия.
4. Поместите заготовку на пресс-форму и поднимите главный вал, чтобы зажать ее.
5. Нажмите кнопку пуска.

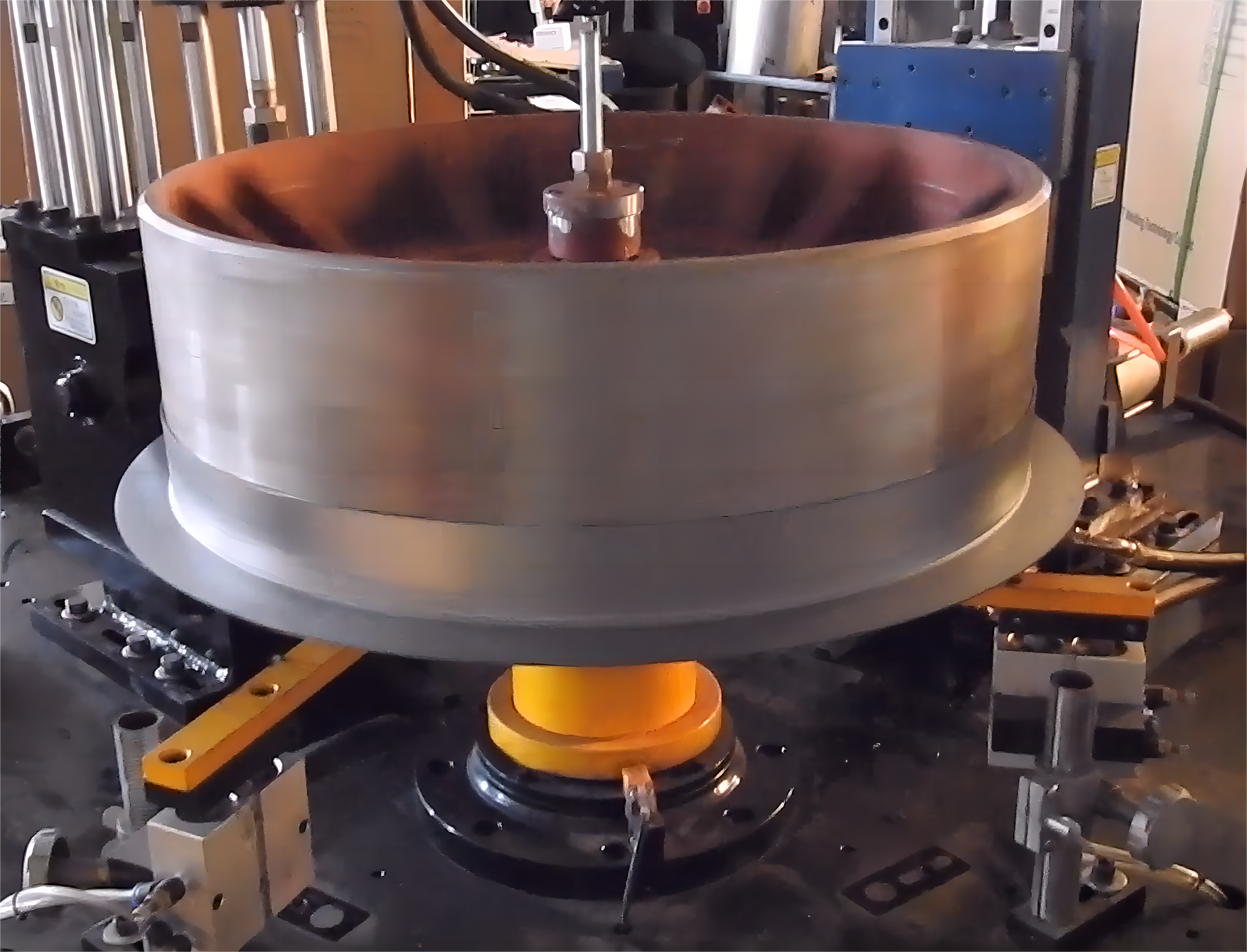

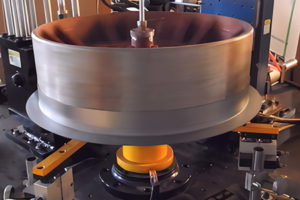

6. Главный вал вращается, и компонент отбортовки начинает отбортовку.
7. После завершения отбортовки компонент штамповки начинает штамповку; (используйте лазерное позиционирование в соответствии с потребностями).
8. После завершения пробивки компонент формирования закрутки начинает скручивание.
9. На этом работа над одной деталью завершена, и заготовка вручную заменяется для следующего цикла.

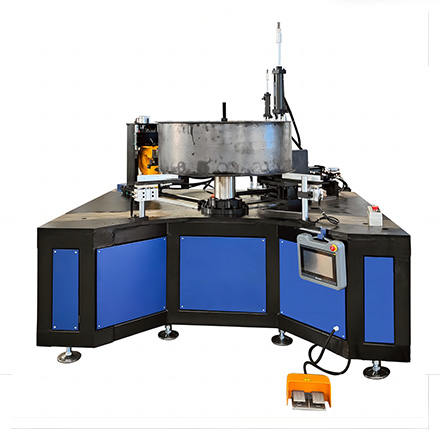

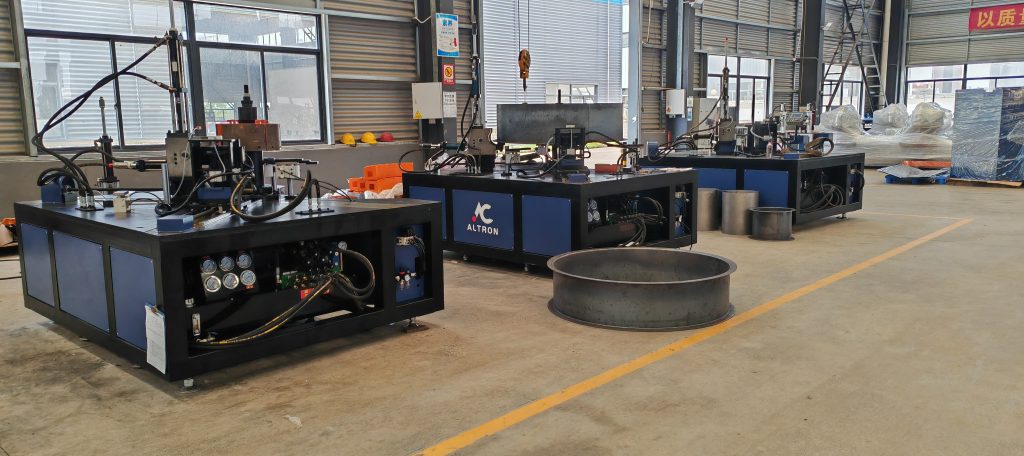

Структура фланжировочной машины PLC

Что приносит заводу фланцепробивная машина с ПЛК:

1. Привод с ЧПУ для высокой эффективности и экономии энергии: Благодаря технологии привода с ЧПУ станок обеспечивает высокую эффективность и экономию энергии. Он потребляет меньше энергии (на 60 % меньше по сравнению с традиционными станками), обеспечивая при этом превосходные результаты отбортовки с точки зрения безопасности и надежности.

2. Технология постоянной смазки: В станке используется технология постоянной смазки, устраняющая необходимость в частой смазке в течение всего срока службы подшипника. Эта особенность снижает требования к техническому обслуживанию и обеспечивает плавную и бесперебойную работу.

3. Регулируемое давление зажима: станок позволяет регулировать давление зажима, предотвращая проскальзывание во время работы. Эта функция способствует повышению производительности, достигая 50-80 % по сравнению с более старыми фланцевыми машинами.
