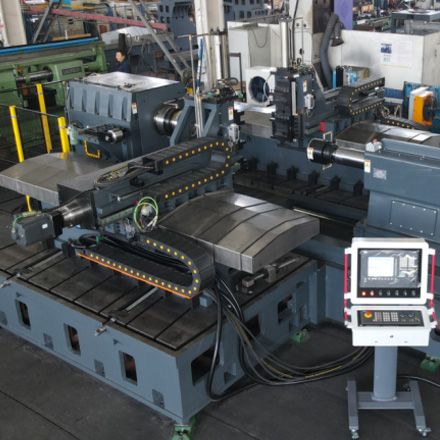

Станок для ротационной вытяжки металла с ЧПУ – двухроликовый AC-D2000

Формовочная машина с ЧПУ – двухвалковая AC-D2000 – это двухканальная горизонтальная машина с ЧПУ большого диаметра. Двухсторонний привод приводится в действие 4 мощными серводвигателями с номинальной тягой 250KN*2+300KN*2. Он может вращать металлические пластины диаметром 100-2000 мм и обрабатывать такие материалы, как алюминий, железо, медь, углеродистая сталь, нержавеющая сталь, сплавы и другие специальные материалы. Это средний и крупный прядильный станок с ЧПУ общей мощностью до 180 кВт.

AC-D2000 CNC Metal Spin Machine обслуживает крупных производителей машин и оборудования, таких как строительная, аппаратная, автомобильная, вентиляционная и военная промышленность. Прядильный станок с ЧПУ AC-D2000 оснащен сверхмощным механизмом обратного хода шпинделя, который играет ключевую роль в обработке больших воронок или металлических вращающихся заготовок с фланцами большого диаметра!

Эта машина обслуживает Zhonghuan Inspection and Testing Co., Ltd. и совместно инвестирует в производство запасных частей в области военной техники со многими компаниями! Altron строго соблюдает конфиденциальность технической информации о продукции компании и запрещает продвижение соответствующих чертежей и другой технической информации!

Прядильный станок с ЧПУ работает Video

Особенности большого металлопрядильного станка:

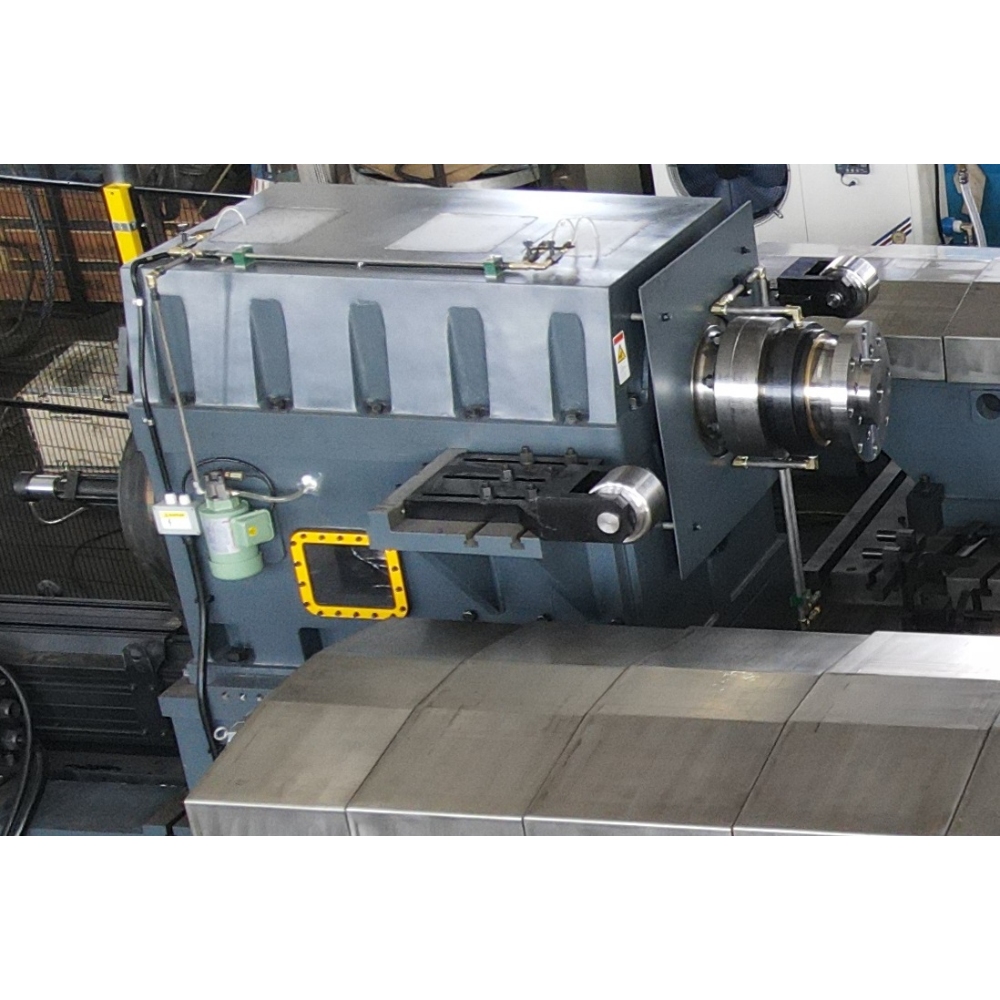

Бабка большого металлического спиннинга

• Конструкция станины рассчитана на большие нагрузки, а общая рамная коробка изготовлена методом интегрального литья;
• Шестерни и подшипники главного вала оснащены системой принудительной смазки, а каждая ключевая позиция смазки оборудована датчиком потока и системой контроля неисправностей смазки. Гарантия производительности главного вала;
• Главный вал оснащен серводвигателем мощностью 132 кВт для обеспечения стабильной производительности крупномасштабного процесса прядения металла;
• При балансировке прядильных машин большого диаметра на главный вал действует большое опрокидывающее усилие. Механизм поддержки пресс-формы разработан с обеих сторон шпиндельной коробки станка для эффективного увеличения срока службы главного вала. Механизм съема материала также может быть установлен в соответствии с фактическим процессом;
• В центре главного вала установлен разгрузочный толкатель с ходом 0-200 мм (на прядильной машине для изделий большого диаметра традиционный пневматический механизм разгрузки неэффективен. Машина оснащена разгрузочным силовым поворотным цилиндром);

Рамабольшого металлопрядильного станка:

• Двунаправленная скользящая часть рамы оснащена Т-образными пазами для регулировки угла и положения рабочего стола станка для достижения наилучшего состояния при прядении изделий с различными процессами;
• Прядильный станок с ЧПУ AC-D2000 поддерживает процесс прядения с циркуляцией воды и оснащен системой удержания воды и рекуперации охлаждающей жидкости с большим потоком;
• Противоскользящие сетки проложены по рабочей части прядильной машины, чтобы предотвратить случайное соскальзывание операторов во время прядения с циркуляцией воды;

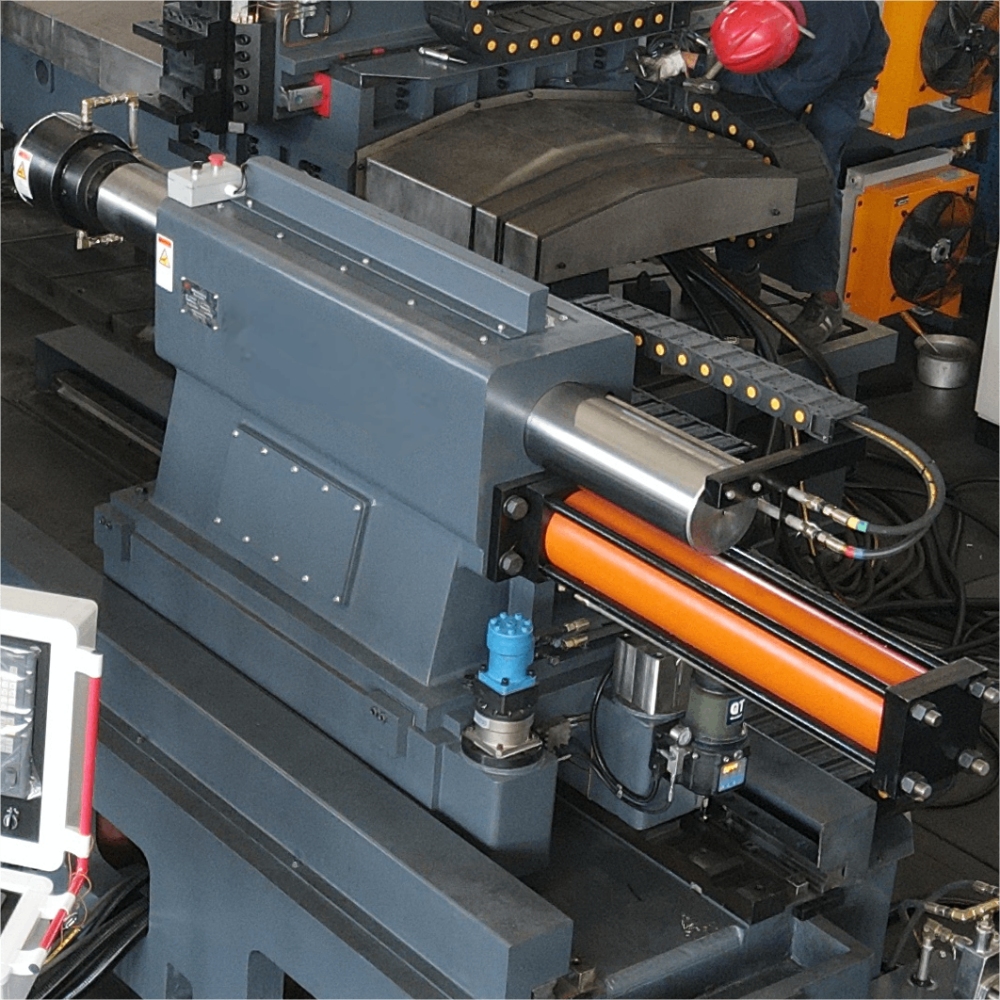

Хвостовая бабка большого металлопрядильного станка:

• Задняя бабка имеет ход 600 мм и максимальную выталкивающую силу 200 КН;
• Задняя бабка приводится в движение вперед и назад гидравлическим мотором, имеет ход 1900 мм, управляется программой и оснащена гидравлическим механизмом блокировки.

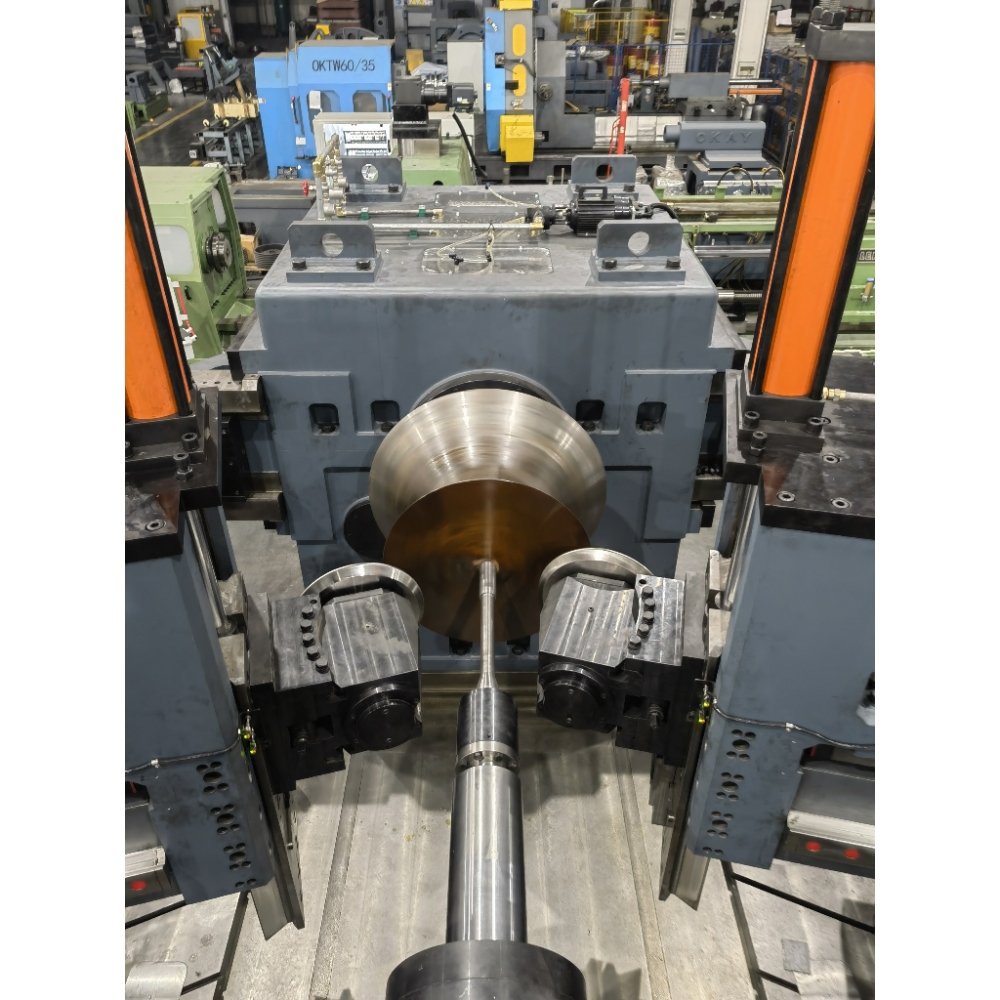

Слайдер большого металлического прядильного станка:

• Прядильный вал имеет симметричное расположение слева направо, с 2+2 станциями на одной стороне и гидравлической сменой подъемного инструмента. В конструкции предусмотрена система охлаждения масла для предотвращения перегрева роликовых подшипников во время вращения;
• Мощность оснащена 4 серводвигателями Siemens серии 1FT7 и системой привода S120;
• Направляющий рельс принимает 65 роликовых сверхпрочных направляющих, каждый рельс оснащен 3 ползунами для улучшения сейсмических характеристик, и ведущий винт принимает 10020 сверхпрочный ведущий винт;
• Редуктор оснащен тайваньским APEX;
• В качестве нагревательного пистолета используется немецкий нагревательный резак Messer 5#, который можно перемещать вручную;

Программное обеспечение и работа крупной металлопрядильной машины

• Система управления оснащена Siemens 840D;
• Программное обеспечение прядильной машины поддерживает одноканальный или верхнеканальный режим синхронизации; все траектории прядения и программы G-кода производятся полностью автоматически.

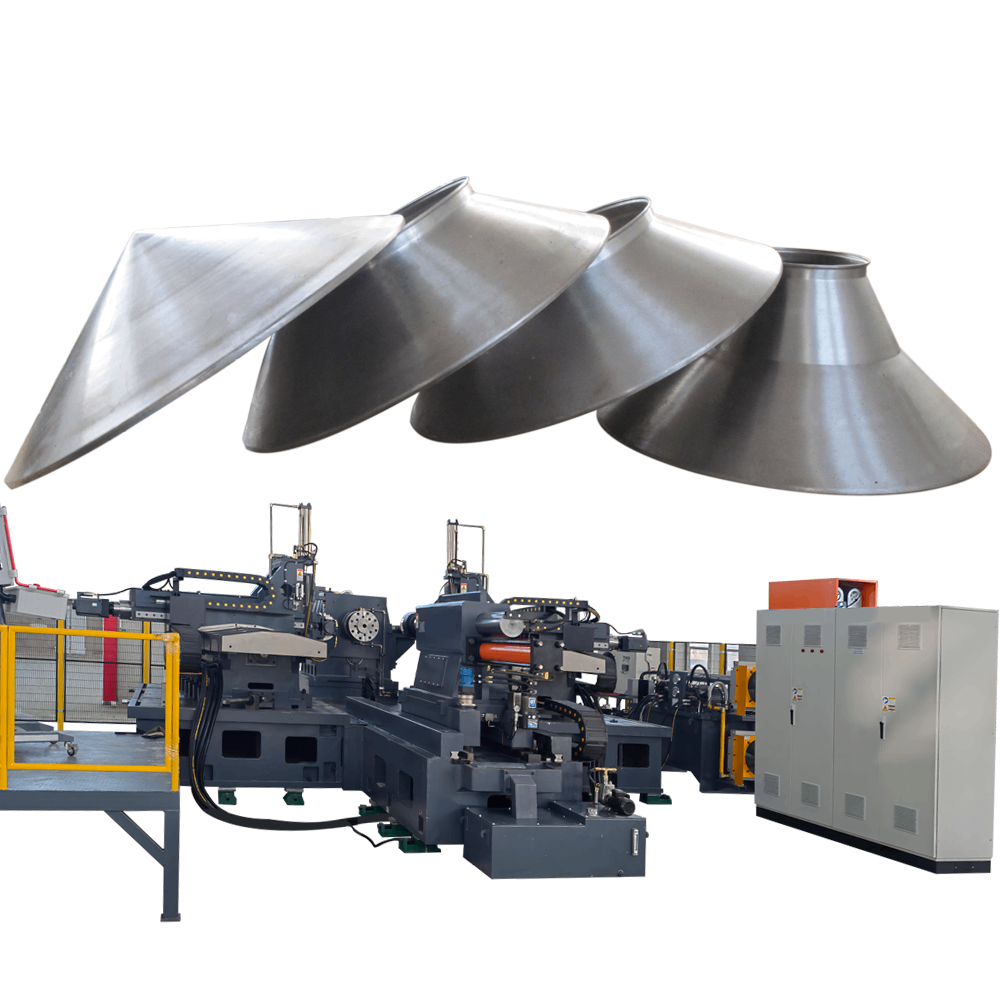

Обработанная продукция

В связи с конфиденциальными вопросами публиковать информацию неудобно!

Для получения более подробной информации о прядильных машинах, пожалуйста, посмотрите видео о продукции！

Место установки большой металлопрядильной машины

Это фотография монтажа большого прядильного станка с ЧПУ на заводе Altron в Центральном районе. Это завод, построенный с нуля, совершенно новый проект, и прядильная машина с ЧПУ AC-D2000 стала первой крупной машиной, поступившей на завод в Центральном!
Инженеры компании Altron проследили за всем процессом, начиная со строительства фундамента для крупной прядильной машины с ЧПУ, прокладки водопровода и электричества, заканчивая транспортировкой и сборкой машины, чтобы обеспечить успешный запуск машины в производство на заводе заказчика!

Видео с завода Альтрон

Altron предлагает индивидуальные металлические прядильные машины с ЧПУ. Все прядильные машины с диаметром менее 3800 мм имеют успешные случаи и заводы клиентов для посещения.

Пожалуйста, свяжитесь со мной, и инженеры Joby предоставят вам подробный план.

Machine Configuration Parameters

Technical Specification

Tailstock

Workpiece lubrication

Hardware Configuration Machine Configuration

Germany Yifu ball screw
