Станок для ротационной вытяжки металла с ЧПУ – двухроликовый AC-D1600

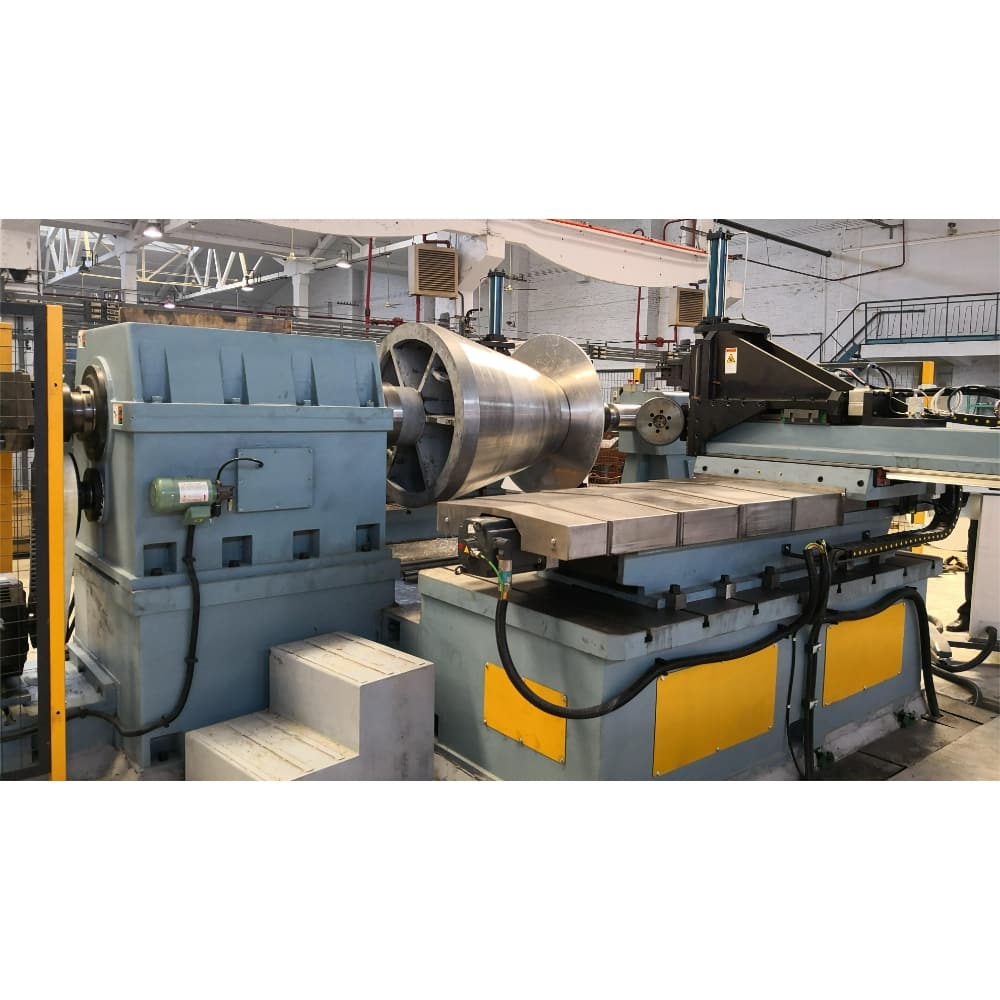

Металлоформовочная машина с ЧПУ – двухвалковая AC-D1600 была установлена и используется на многих заводах производителей аэрокосмических двигателей. Эта двухприводная формовочная машина является очень универсальной в области прядения большого диаметра. Необходимо только разумно увеличить конфигурацию и механизм, чтобы легко обрабатывать высокоточные детали.

Среди заготовок, обрабатываемых на прядильных станках с ЧПУ большого диаметра, мало изделий, которые могут быть обработаны на стандартных станках, и, как правило, требуется добавление вспомогательных механизмов. Время и процесс изменения процесса обработки заготовок большого диаметра очень хлопотны, и нелегко сформировать промышленное массовое производство! Мы постараемся сделать все возможное, чтобы сократить процесс и сэкономить производственные затраты.
Altron предлагает высококачественные решения по настройке прядильных станков с ЧПУ на рынке. Ниже будет приведена подробная информация по настройке различных структурных компонентов:

Прядильный станок с ЧПУ Рабочеевидео

Прядильная машина с ЧПУ на заказ

Прядильные станки с ЧПУ Altron в основном делятся на две категории: электрические и механические. Механическая часть состоит из 6 элементов: шпиндельная коробка, рама, задняя бабка, ползун, опорный механизм, турель; электрическая часть состоит из 3 частей: операционная система, система охлаждения, система отопления.

Подробное описание настройки каждой механической части…

Механическая часть прядильного станка с ЧПУ:

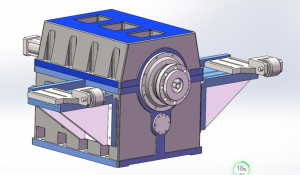

Шпиндельная коробка：

Структура шпинделя прядильной машины с ЧПУ является основной частью прядильной машины с ЧПУ. Он не только должен приводить в движение громоздкую металлическую форму, хотя прядильная форма была облегчена, но из-за фактора диаметра почти все формы более 1500 мм весят более 5-6 ТД; он также должен выдерживать силу поддержки деформации материала; тягу приводного вала; тягу гидравлического цилиндра задней бабки;

В настоящее время имеется 9 обычных шпинделей и 4 сверхмощных специальных шпинделя; все они были протестированы и усовершенствованы, а также проверены рынком! Отличная производительность во всех аспектах!

Рама：

Конструкция прядильной рамы с ЧПУ строго соответствует стандартам проектирования станков. Общая структура отливки имеет разумную жесткость, прочность и сейсмостойкость. Обработка старения рамы очень строгая, иначе в процессе последующей обработки произойдет серьезная деформация.
Технология обработки должна пройти через: многократную черновую, получистовую, чистовую обработку, а промежуточный процесс должен пройти через обработку старения, отжиг для снятия напряжения, вибрацию для устранения напряжения и другие процессы;
Рама разработана с Т-образными пазами для облегчения перемещения ползуна на станке. Вспомогательный механизм перемещения ползуна может быть добавлен, чтобы позволить прядильному ползуну легко изменять угол и положение.

В настоящее время наша компания имеет 600-3800 мм прядильных машин моделей кадров на выбор; один ролик, двойной ролик, термоусадочный ролик прядильный механизм, в общей сложности более 30 типов металлических прядильных машин кадров!

Хвостовая бабка

Назначение хвостовой бабки в основном определяется продукцией заказчика:

• Для изделий с большим диаметром нет необходимости создавать очень длинную раму, можно использовать конструкцию со смещенным вбок хвостовым верхом.
• В полусферических изделиях может использоваться двойная конструкция хвостовой части. Когда вращается передняя половина, используется хвостовая часть малого диаметра. После завершения передней части вращения большая хвостовая часть выбрасывается, чтобы увеличить контактную поверхность задней бабки и предотвратить смещение вращающейся заготовки.
• При вращении тонкостенных деталей в бочке с накаткой необходима сервоприводная задняя бабка. Его основная функция – следить за движением прядильных валов, повышать эффективность и предотвращать образование складок в процессе прядения металла.

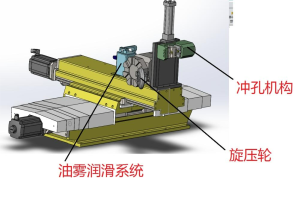

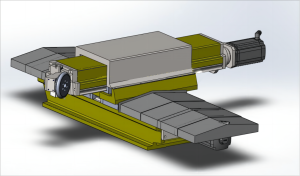

Слайд

Слайдер – это основа прядильной машины. От создаваемой им тяги и диаметра зависит точность и качество продукта; в основном он делится на две категории: легкое прядение и тяжелое прядение.

• Легкое прядение: в основном для тонких материалов, скорость подачи должна быть быстрой, а коэффициент скорости редуктора, подключенного к двигателю, не может быть слишком большим;
• Тяжелое прядение: Напротив, при работе с высокотвердыми и толстыми металлическими листами требуется значительное усилие, коэффициент скорости редуктора высок, а скорость подачи относительно медленная. Это требует компромисса: большая тяга, медленная подача, обычное вращение, малая тяга, быстрая подача!

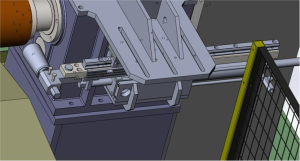

Механизм поддержки

Определите, легкая это нагрузка или тяжелая, в зависимости от толщины изделия, и увеличьте запас на 40% в соответствии с фактическим пределом текучести материала, чтобы обеспечить стабильность механических свойств:

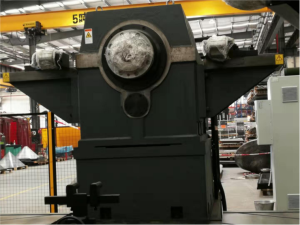

Усиленный опорный механизм прядильного станка с ЧПУ

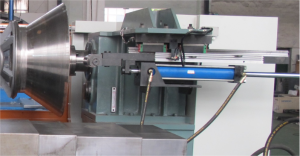

Легкий опорный механизм прядильного станка с ЧПУ

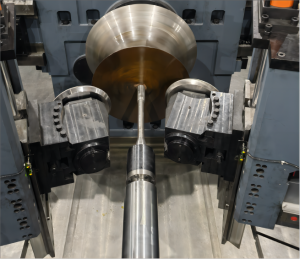

Револьверная головка

Altron обычно приобретает внешние револьверные головки для легких прядильных машин, которые делятся на 6- и 8-позиционные;

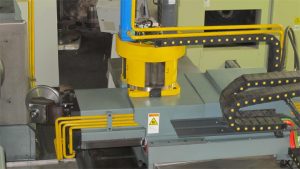

Для тяжелых прядильных машин мы используем револьверные головки собственной разработки: 2+2 симметричная схема прядения металла; 1+4 основная схема прядения и вспомогательная схема прядения металла;

Электрическая часть прядильной машины с ЧПУ:

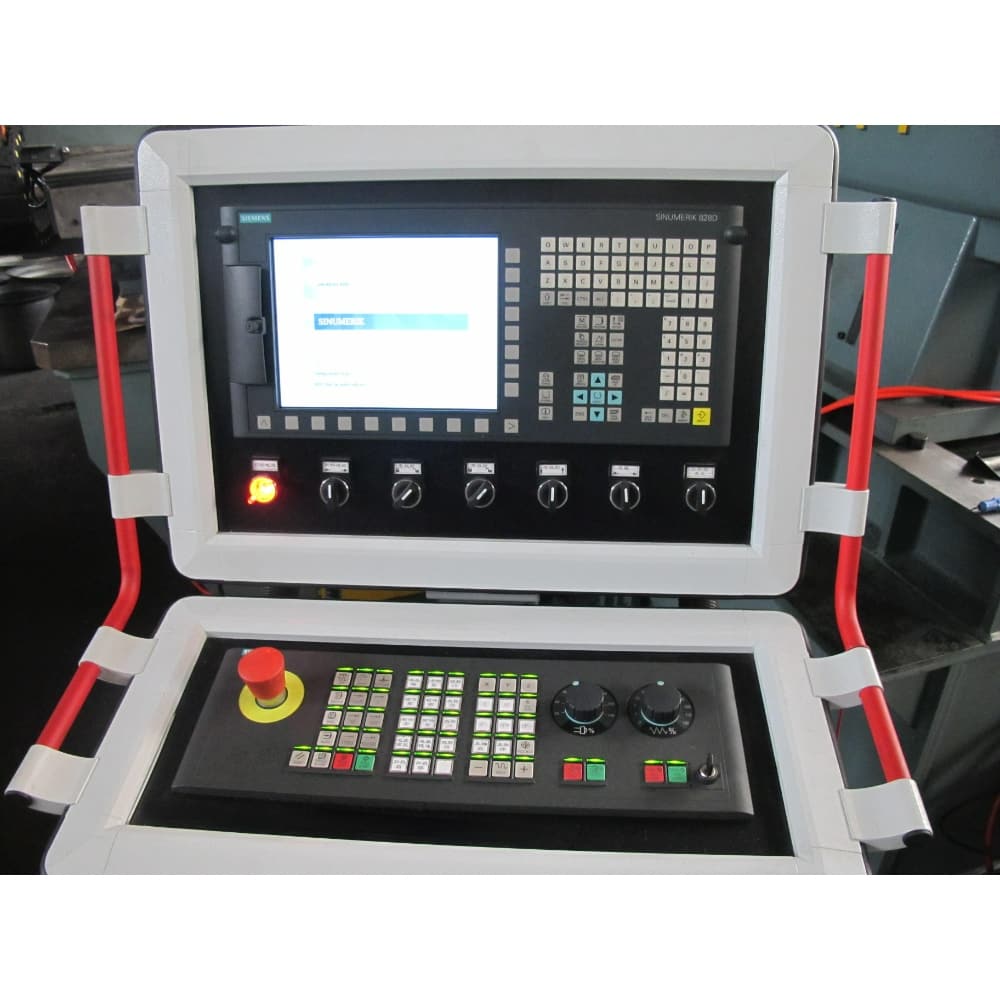

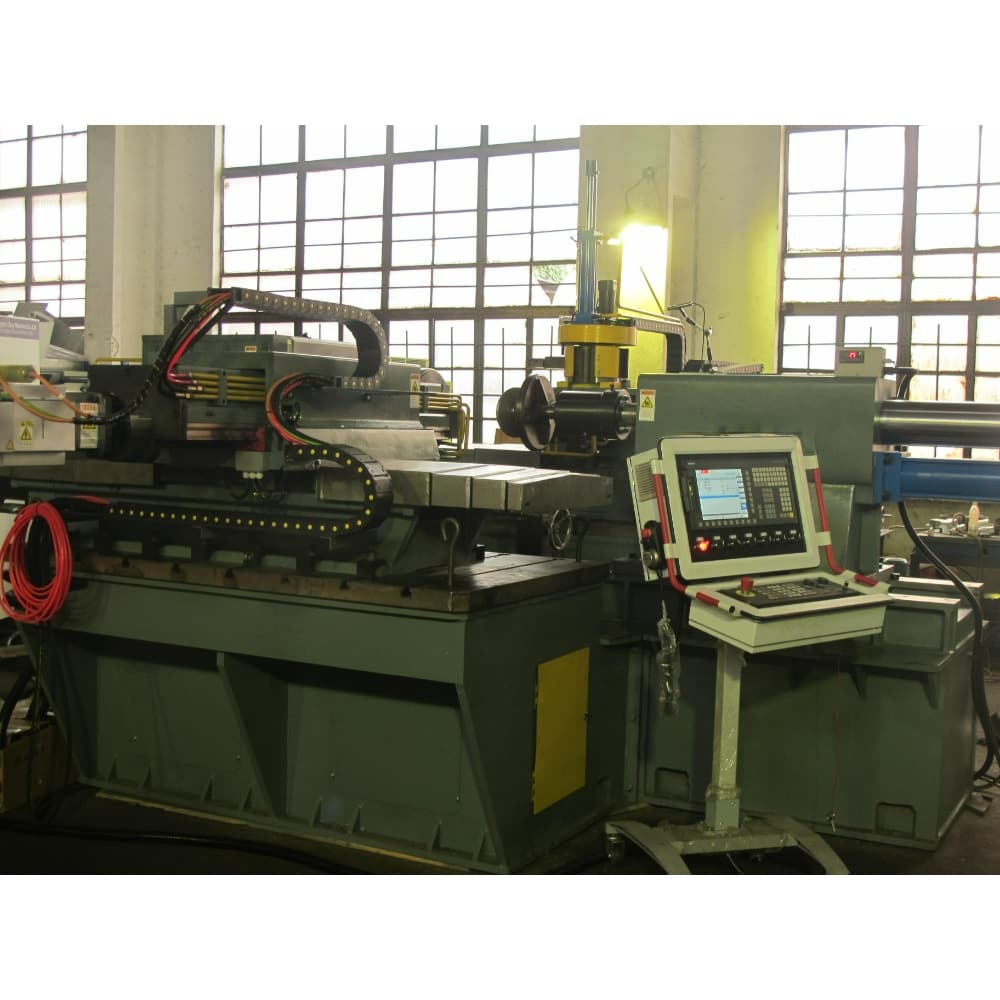

Наша обычная прядильная машина с ЧПУ оснащена 828D; легкая прядильная машина с ЧПУ использует 808D; специальная металлическая прядильная машина, или машина более 2500 мм будет выбирать 840D;

Это будет больше основано на фактических потребностях программного обеспечения системы! Когда крупномасштабная обработка прядильной машины должна видеть обратную связь данных, функция 840D будет более комплексной.

Система охлаждения прядильной машины с ЧПУ:

Altron добавит охлаждающее оборудование в соответствии с фактическими потребностями. В зависимости от условий эксплуатации, процесса использования и контроля температуры, в разных зонах будет установлено оборудование с различными функциями:

• Кондиционер охлаждения в электрошкафу,
• Охлаждающая машина в шпиндельной коробке,
• Смазочное охлаждение прядильного вала,
• Механическая система водяного охлаждения с нагревательным устройством,

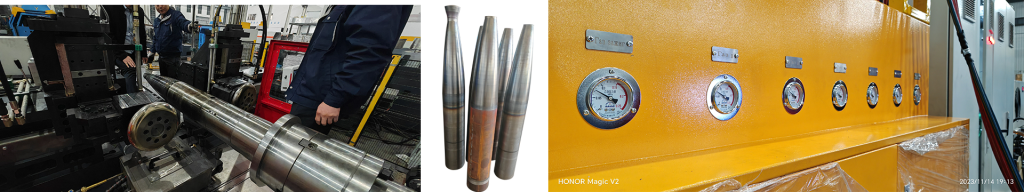

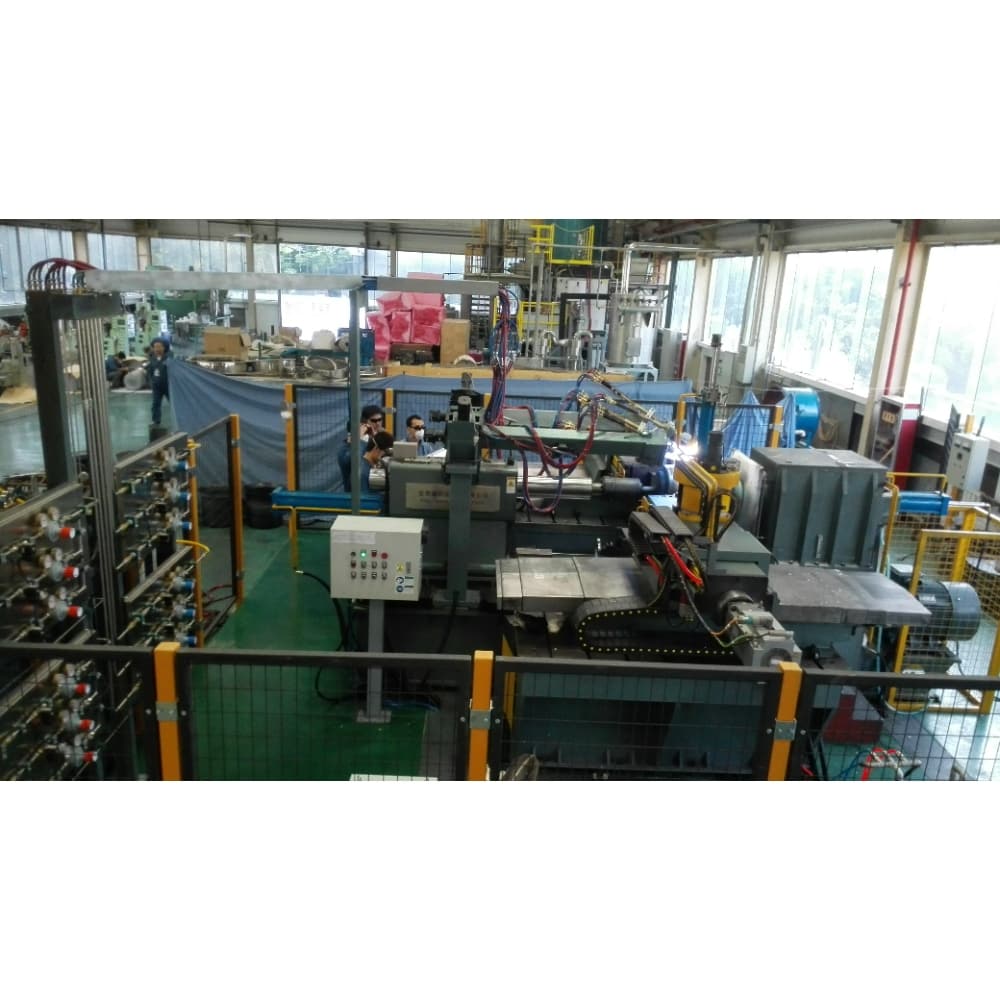

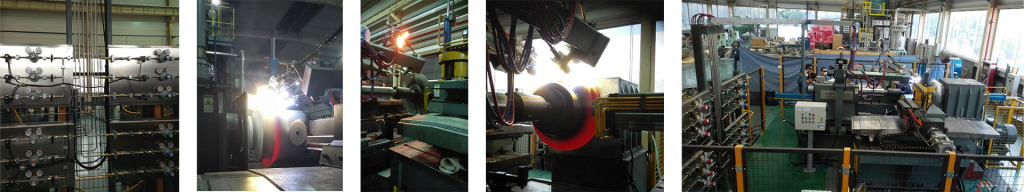

Система нагрева прядильного станка с ЧПУ:

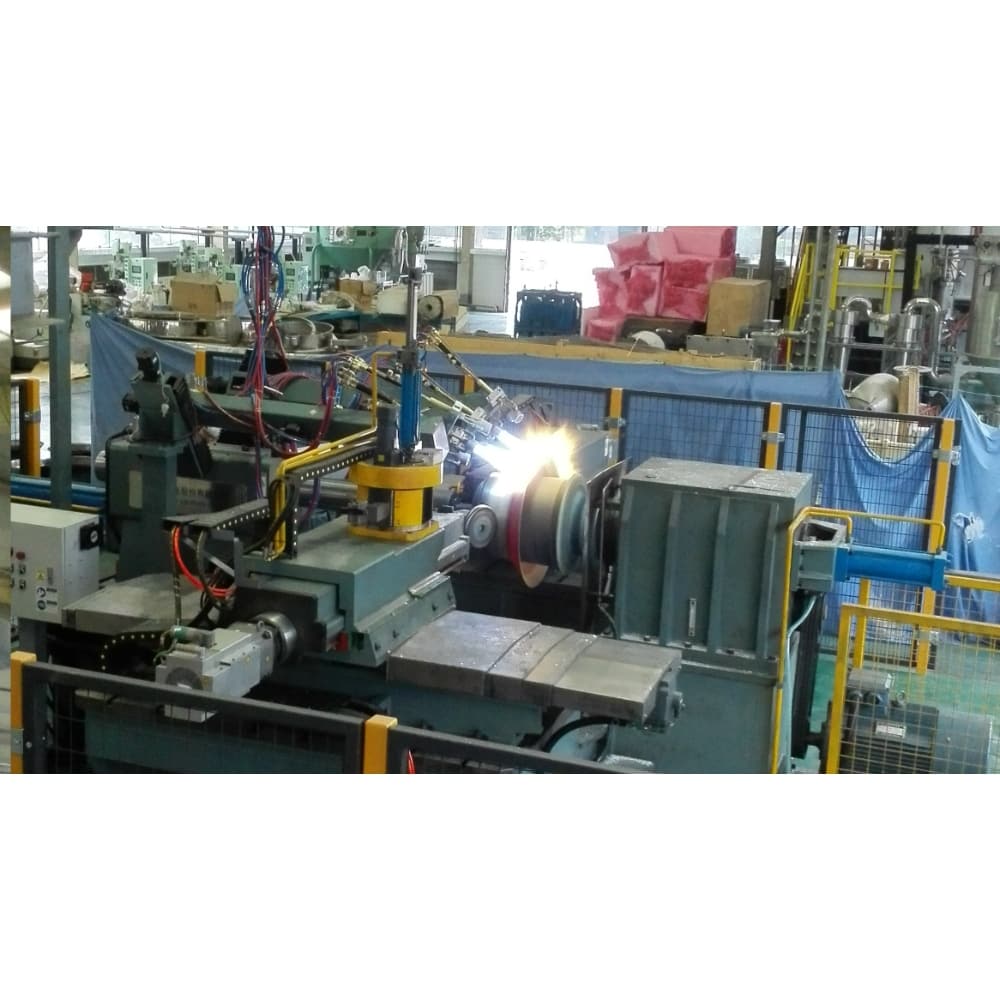

При прядении металла на более толстых материалах с высокой твердостью, необходимо добавить автоматическую систему нагрева, широко известную как горячее прядение металла:
Отклонение цен на отечественные и немецкие пушечные сопла, клапаны и т.д. велико, в зависимости от масштабов и требований стабильного контроля процесса нагрева металла при прядении;

Видео с завода компании Altron

Altron предлагает индивидуальные металлические прядильные машины с ЧПУ. Все прядильные машины с диаметром менее 3800 мм имеют успешные случаи и заводы клиентов для посещения.

Пожалуйста, свяжитесь со мной, и инженеры Joby предоставят вам подробный план.
