Станок с ЧПУ для отбортовки и пробивки ACFB-2008
Горизонтальная отбортовка машина формирования и штамповки для центробежных вентиляторов и осевых вентиляторов
|
Название машины |
Горизонтальный отбортовочный станок с ЧПУ |
|
Модель |
AC FB 2008-2000MM |
|
Промышленность применения |
Осевой вентилятор, подземный вентилятор, туннельный вентилятор, реактивный вентилятор |
|
Техническое обслуживание |
Завершите тестирование на ранней стадии, обеспечьте онлайн- и офлайн-обучение на более поздней стадии и завершите проект “под ключ”. |
|
Техническое руководство |
Онлайн 24 часа в сутки / Конференция Для решения предпродажных проблем. |
|
Продвижение проекта |
30-120 дней |
|
Соответствующие файлы |
Каталог ALTRON_AUTO – Промышленное воздуходувное оборудование под ключ |
Проект промышленных вентиляторов A-Z:
1 Прокатный станок с ЧПУ 2 Машина для сварки швов 3 Линия для производства вентиляторов с осевым потоком, 4Отбортовочные машины с ЧПУ, 5 Прядильная машина с ЧПУ，6 AI Автоматическая сварка,
- ПРЕИМУЩЕСТВА
- ПАРАМЕТРЫ
- ОТЗЫВЫ КЛИЕНТОВ

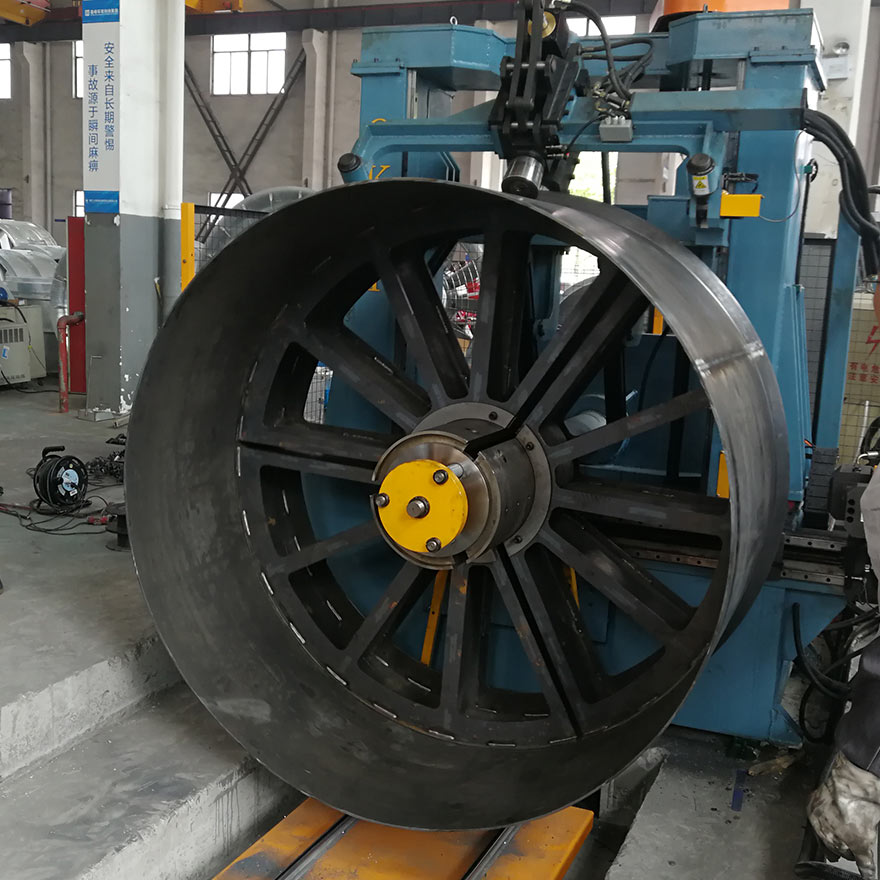

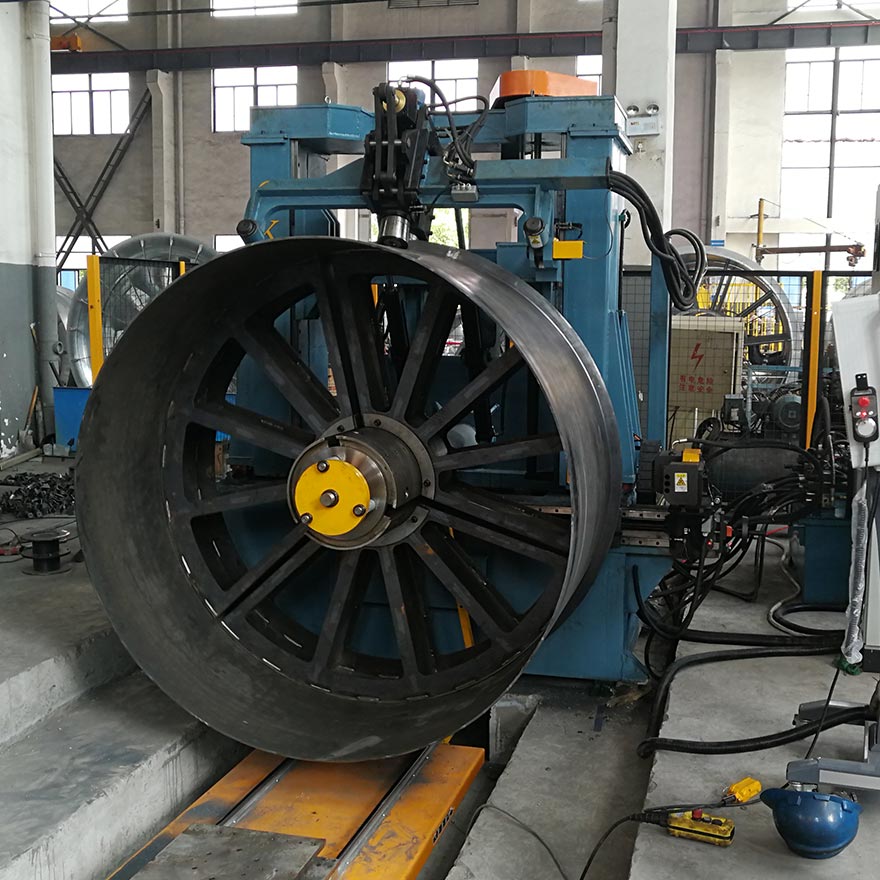

Горизонтальный отбортовочный станок ACFB-2008 это современное оборудование, предназначенное для отбортовки и штамповки осевых вентиляторов. Он производится для нужд промышленных вентиляторов, HVAC и общих производственных отраслей, где важна точная и надежная отбортовка и стабильность массового производства.

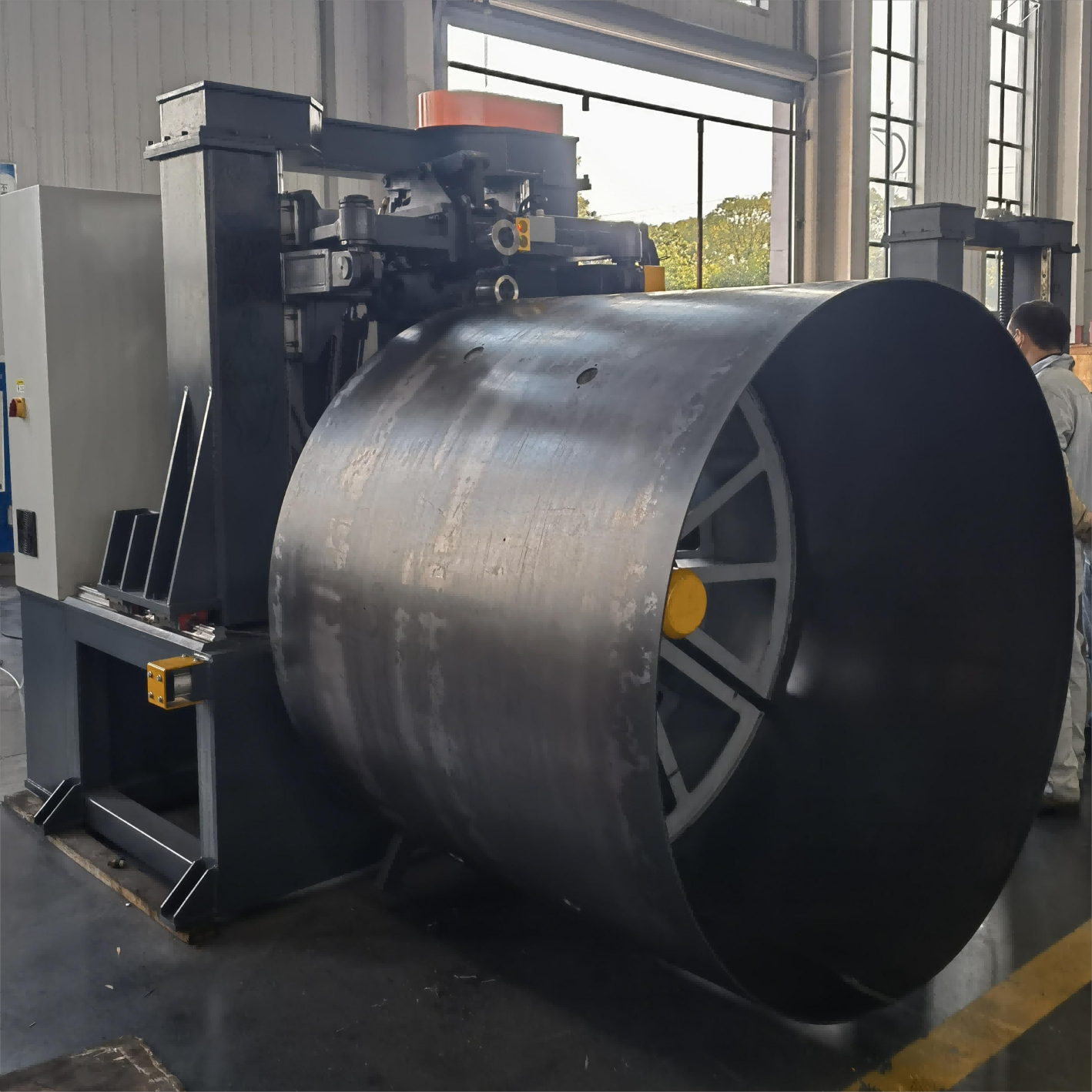

Фланцевые станки с ЧПУ – ACFB 2008 компании Altron: отбортовка и штамповка воздуховодов осевых вентиляторов диаметром 560-2000 мм. Отбортовка под углом 0-92°. Это обязательный автоматизированный станок для отбортовки фланцев для всех производителей промышленных вентиляторов.
Основные характеристики горизонтального фланцевого станка ACFB-2008:
-
Система управления с ЧПУ: Оснащенная современной системой управления с ЧПУ, машина ACFB-2008 обеспечивает точный и автоматизированный контроль над процессом отбортовки. Это передовое управление обеспечивает стабильные и точные результаты, сводя к минимуму ошибки оператора.
-
Высокоточная отбортовка: Станок обеспечивает исключительную точность формирования фланцев благодаря передовой технологии и прочной конструкции. Он поддерживает жесткие допуски, обеспечивая точные и равномерные размеры фланцев.
-
Универсальные возможности отбортовки: ACFB-2008 способен работать с широким спектром материалов, включая сталь, алюминий, нержавеющую сталь и другие. Он поддерживает различные толщины и размеры фланцев, что позволяет адаптировать его к различным требованиям проекта.
-
Эффективное производство: Благодаря передовому управлению с ЧПУ и эффективной конструкции Altron ACFB-2008 оптимизирует производственные процессы. Он сокращает время цикла и повышает производительность, позволяя быстрее и эффективнее выполнять операции по отбортовке.
-
Удобный интерфейс: Машина оснащена удобным интерфейсом, который упрощает программирование, эксплуатацию и контроль процесса отбортовки. Интуитивно понятные элементы управления позволяют операторам с легкостью задавать параметры, настраивать профили фланцев и выполнять регулировки.
Видео о фланцевом и перфорационном станке с ЧПУ

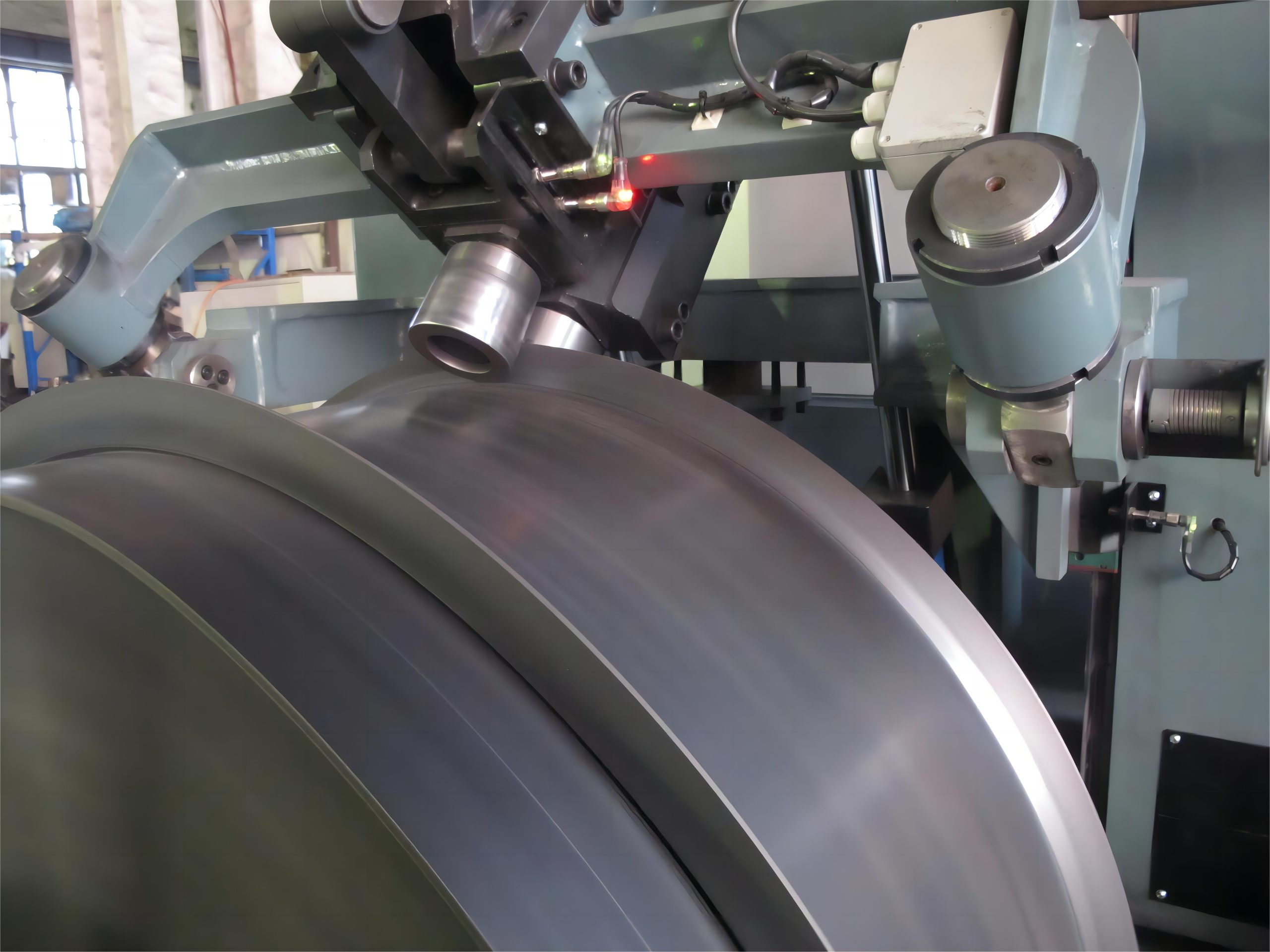

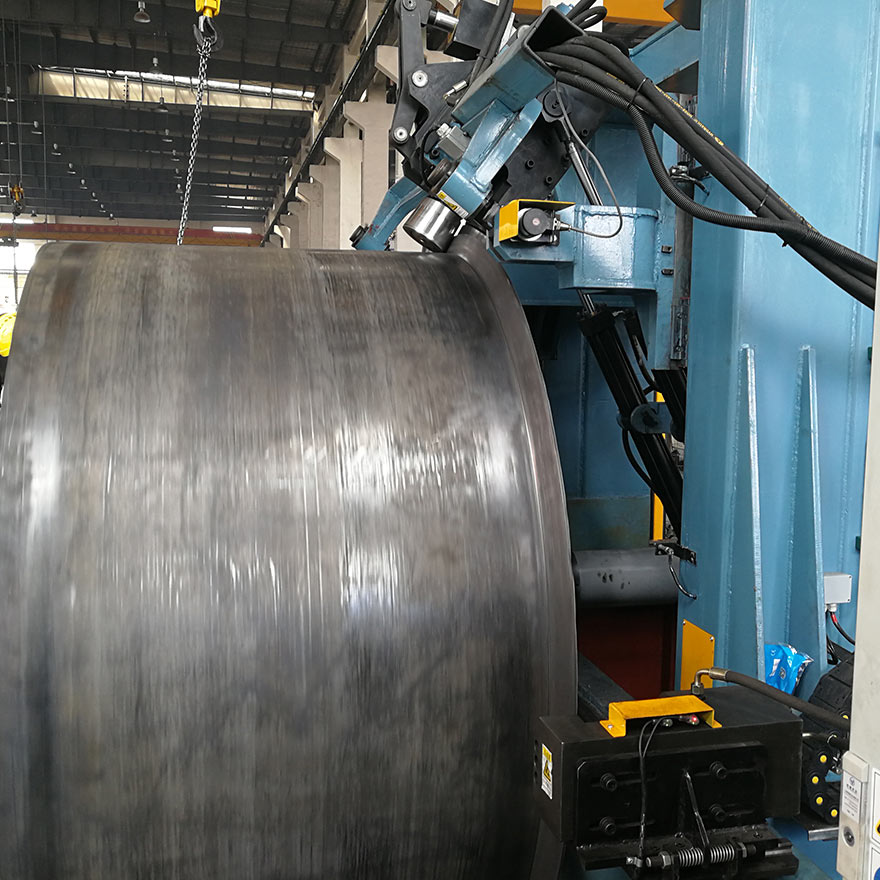

Двухколесный отбортовочный станок серии ALTRON FB – это универсальное и надежное решение для производства труб вентиляторов осевого потока, подходящее для операций отбортовки и пробивки под любым углом от 0 до 92°. Он предназначен для производства различных изделий, таких как воздуховоды, трубы, конусы и т. д. Выполнение задач по отбортовке криволинейных поверхностей и вращению металла по нескольким траекториям делает его основным производственным оборудованием для изготовления больших воздуховодов, ветроуловителей для крупных вентиляторов, колес для подшивки труб и других подобных деталей.
Эта серия отличается высокоинтегрированной и модульной конструкцией, обеспечивающей бесперебойную работу и надежную производительность. Станки ALTRON FB демонстрируют исключительную стабильность и надежность на протяжении всего процесса отбортовки, обеспечивая стабильные результаты для производителей.

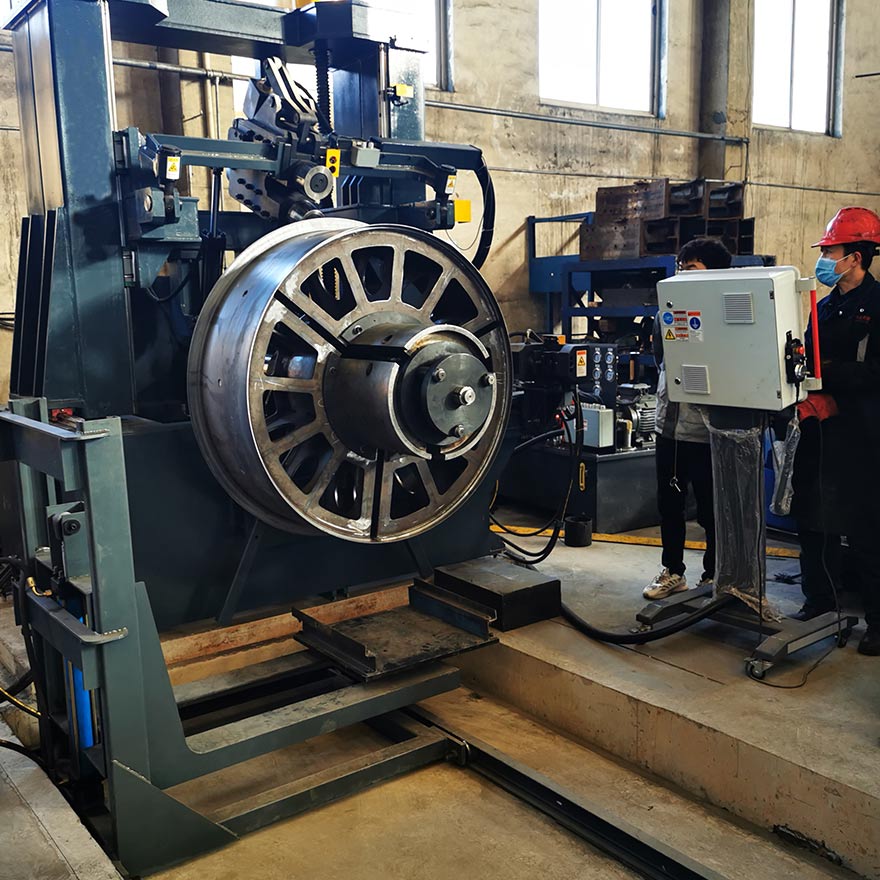

Сценарии применения фланцевого станка с ЧПУ ACFB 2008
Configuration
Стандартная конфигурация
- SIEMENS CNC 808D / 828D
- Серводвигатели и приводы SIEMENS
- Гидравлический сервоклапан ATOS
- Система точной перфорации с ЧПУ
- Серворедуктор APEX
- Гидравлический узел позиционирования
- Гидравлический узел перфорации
- Гидравлическая станция и система воздушного охлаждения
- Самостоятельно разработанная прядильная система CAD
- Система управления Удаленное обслуживание
Выбор конфигурации
- Автоматическая перфорация в сборе
- Сборка для плазменной резки фланцев
- Машины для загрузки и смены концов
- Система видеомониторинга
- Кондиционер для гидравлической станции
| Модель №. |
Макс. Диаметр (мм) |
Мин. Диаметр (мм) |
Макс. Длина (мм) |
Мин. Длина (мм) |
Макс. Диаметр перфорации (мм) |
| ACFB-1605 | 1600 | 380 | 1500 | 100 | 20 |
| ACFB-2008 | 2000 | 580 | 1800 | 200 | 20 |
| ACFB-2512 | 2500 | 580 | 2000 | 350 | 24 |
| ACSKFB-3012 | 3000 | 580 | 2000 | 350 | 24 |
| Модель №. |
Материал Толщина (мм) |
Усилие отбортовки (KN) |
Зажимная система (KN) |
Радиус дуги (мм) |
Радиус дуги (мм) |
| ACFB-1605 | 2-5 | 30 | 40 | ≤50 | 30 |
| ACFB-2008 | 2-8 | 60 | 50 | ≤80 | 45 |
| ACFB-2512 | 2-12 | 80 | 100 | ≤80 | 55 |
| ACSKFB-3012 | 2-12 | 100 | 120 | ≤200 | 60 |

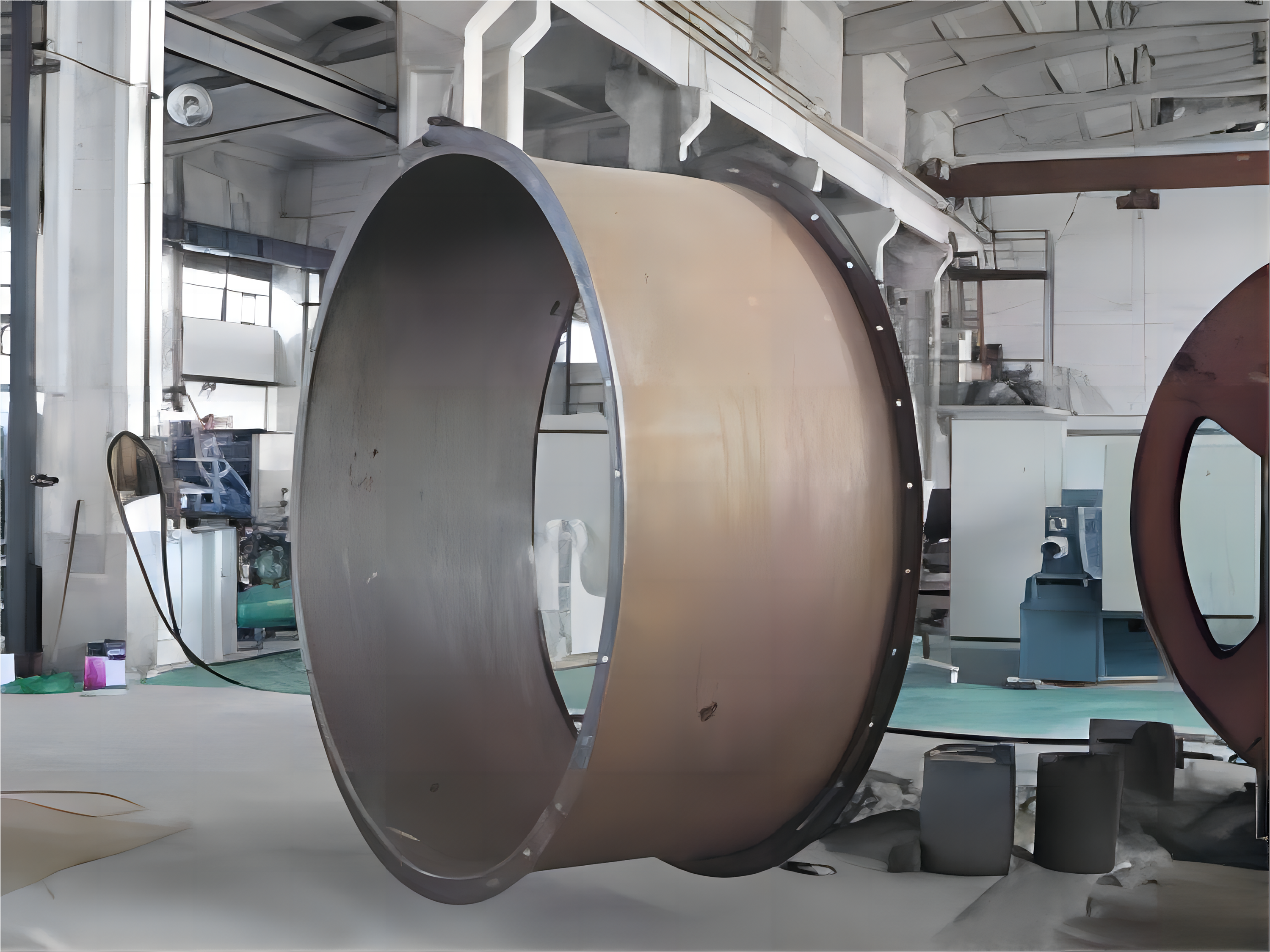

Схема воздуховода осевого вентилятора
Параметры конфигурации станка
-
