Станок с ЧПУ для отбортовки и пробивки ACFB-1606
Отбортовка и штамповочный станок с ЧПУ для осевых вентиляторов
|
Название машины |
Отбортовочные машины с ЧПУ |
|
Модель |
ACFB-1605 1600MM |
|
Промышленность применения |
Осевой вентилятор, подземный вентилятор, туннельный вентилятор, струйный вентилятор, HAVC… |
|
Техническое обслуживание |
Завершите тестирование на ранней стадии, обеспечьте онлайн- и офлайн-обучение на более поздней стадии и завершите проект “под ключ”. |
|
Техническое руководство |
Онлайн 24 часа в сутки/конференция Для решения предпродажных проблем. |
|
Продвижение проекта |
30-120 дней |
|
Соответствующие файлы |
Каталог ALTRON_AUTO – Промышленное воздуходувное оборудование под ключ |
Проект промышленных вентиляторов A-Z:
1 Прокатный станок с ЧПУ 2 Машина для сварки швов 3 Линия для производства вентиляторов с осевым потоком, 4 Больше отбортовочных машин, 5 Прядильная машина с ЧПУ，6 AI Автоматическая сварка,
- ПРЕИМУЩЕСТВА
- ПАРАМЕТРЫ
- ОТЗЫВЫ КЛИЕНТОВ

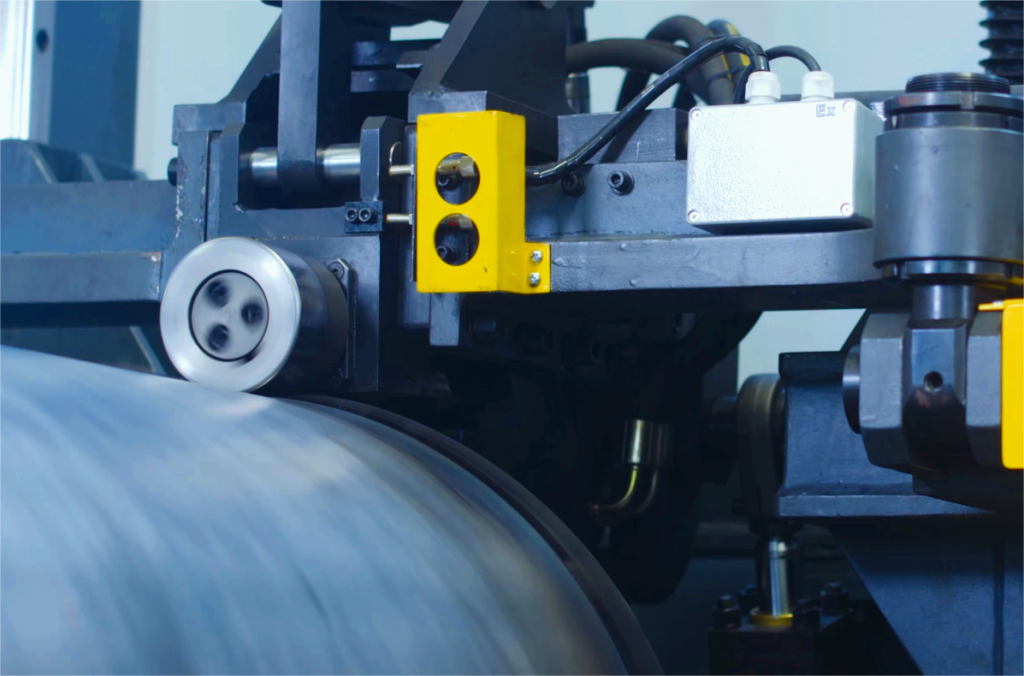

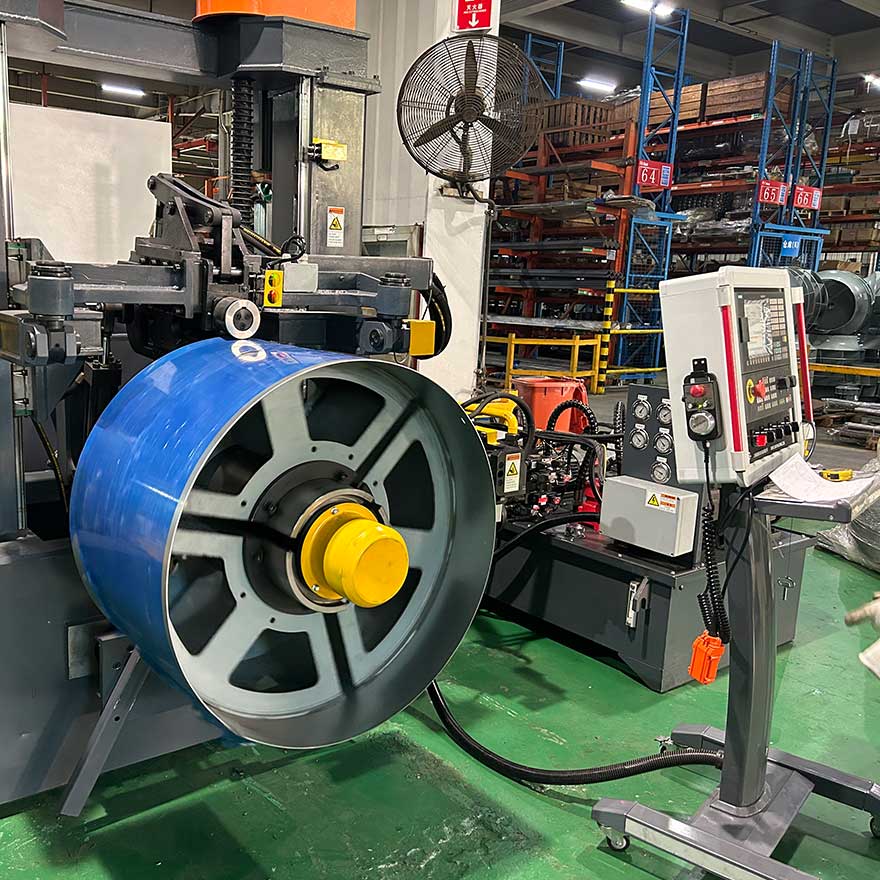

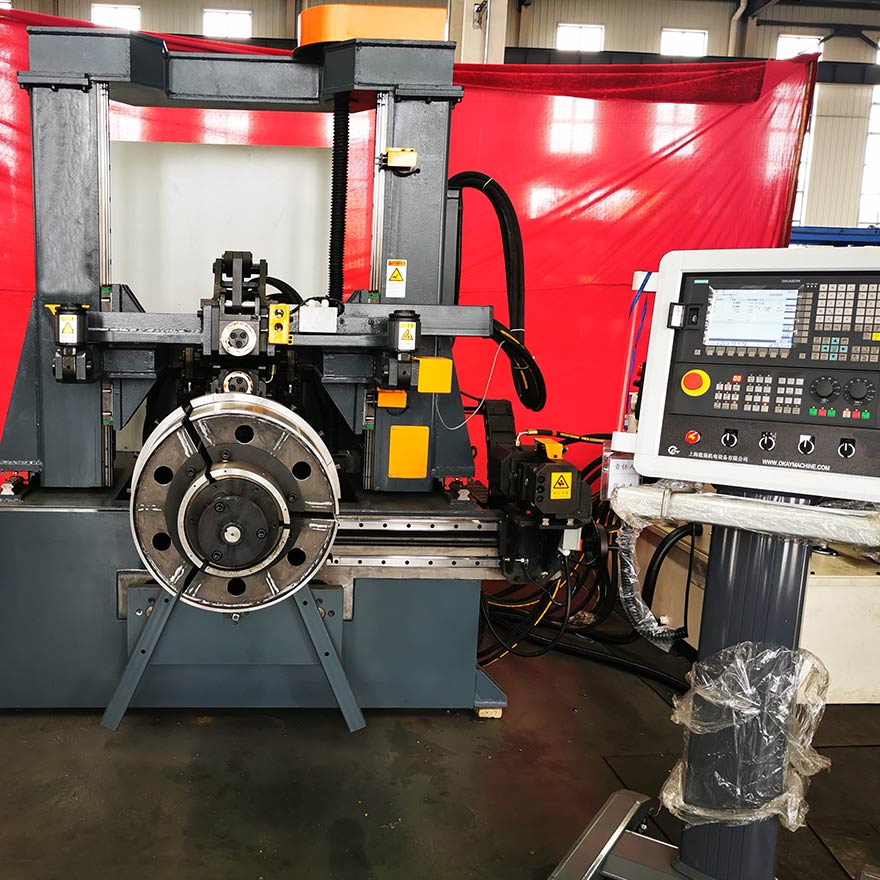

Фланцевый станок с ЧПУ ACFB-1605 – это современное и высокоэффективное оборудование, предназначенное для точных и надежных операций фланцевания. Благодаря своим передовым функциям и прочной конструкции он обеспечивает исключительную производительность в различных областях применения.

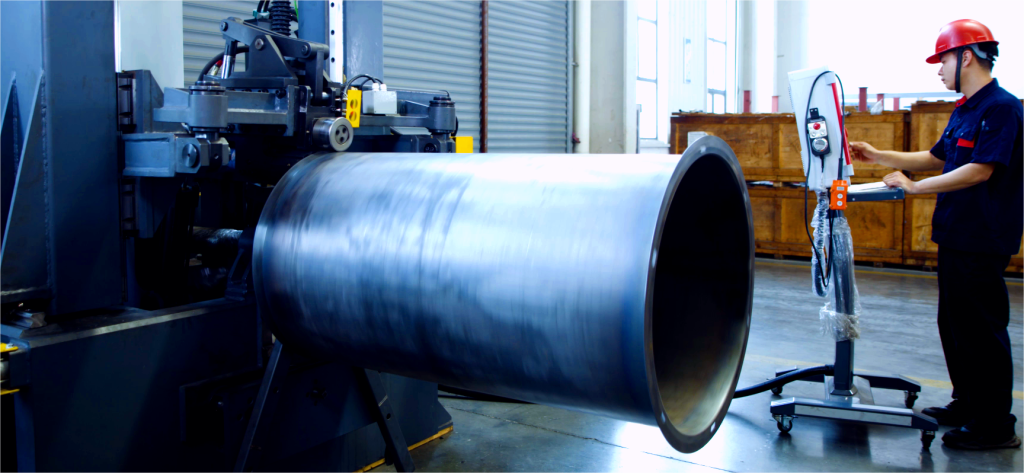

Металлический отбортовочный станок с ЧПУ ACFB1605 может отбортовывать, формировать и пробивать воздуховоды вентиляторов осевого потока диаметром 380-1600 мм.
Основные характеристики отбортовочного станка с ЧПУ ACFB-1605:
-
Система управления с ЧПУ: Оснащенный современной системой управления с ЧПУ, станок ACFB-1605 обеспечивает точный контроль над процессом отбортовки. Удобный интерфейс позволяет легко программировать и настраивать параметры, обеспечивая точность и последовательность при формировании каждого фланца.
-
Универсальные возможности отбортовки: Машина может выполнять широкий спектр задач по отбортовке, включая прямую, изогнутую и многоугольную отбортовку. Он подходит для отбортовки различных материалов, таких как сталь, алюминий, нержавеющая сталь и т. д., что делает его легко адаптируемым к различным требованиям проекта.
-
Высокая точность и стабильность: ACFB-1605 разработан для обеспечения исключительной точности и стабильности. Он выдерживает жесткие допуски, обеспечивая стабильные и равномерные размеры фланцев. Прочная конструкция и высококачественные компоненты способствуют стабильности и долговечности станка даже в сложных условиях работы.
-
Эффективное производство: Благодаря оптимизированной конструкции и передовой системе управления ACFB-1605 максимально повышает эффективность производства. Он обеспечивает быстрое время цикла и высокую скорость отбортовки, позволяя производителям соблюдать жесткие производственные графики без ущерба для качества.
-
Особенности безопасности: Приоритетом станка является безопасность оператора благодаря интеграции мер безопасности. Кнопки аварийной остановки, защитные ограждения и блокировки обеспечивают безопасную рабочую среду во время работы.Видео о фланцепробивном и штамповочном станке с ЧПУ
Видео о фланжировочно-пробивном станке с ЧПУ
Представляем двухколесный фланцевый станок ALTRON серии FB – универсальное решение, предназначенное для выполнения операций фланцевания и прошивки с исключительной точностью и универсальностью. Этот передовой станок позволяет отбортовывать и пробивать детали под любым углом, включая ветряные трубы, трубки, конусы и многое другое. Кроме того, он отлично справляется с задачами отбортовки и отжима криволинейных поверхностей с многократным отслеживанием, что делает его идеальным выбором для изготовления ветряных труб, ветроуловителей для больших вентиляторов, трубных колес-флахубов и других подобных применений.
Серия ALTRON FB отличается высокоинтегрированной и модульной конструкцией, обеспечивающей бесперебойную работу и исключительную надежность. Эти машины работают стабильно, обеспечивая постоянную и надежную производительность на протяжении всего процесса отбортовки. Получаемые изделия отличаются удивительной однородностью, благодаря возможности пробивки делений с ЧПУ. Эта функция обеспечивает точные и равномерные результаты отбортовки, гарантируя, что произведенные компоненты соответствуют самым высоким стандартам качества. Кроме того, изделия, произведенные на станке ALTRON FB, полностью совместимы с другими изделиями, что способствует их беспрепятственной интеграции в крупные производственные процессы или сборочные линии.

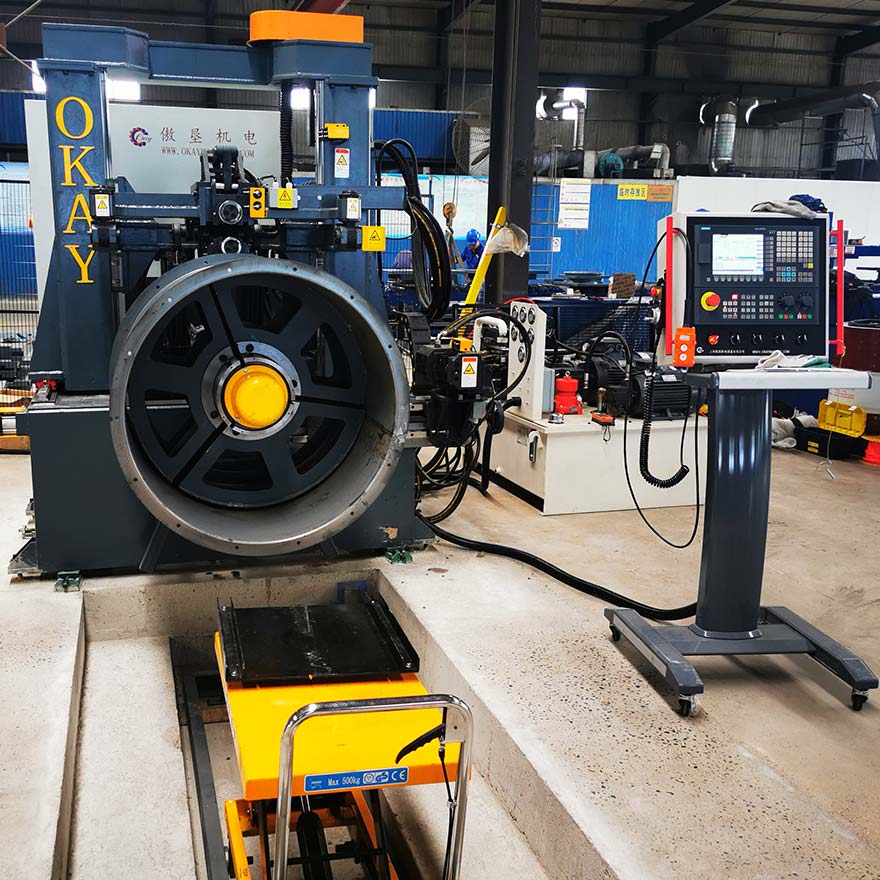

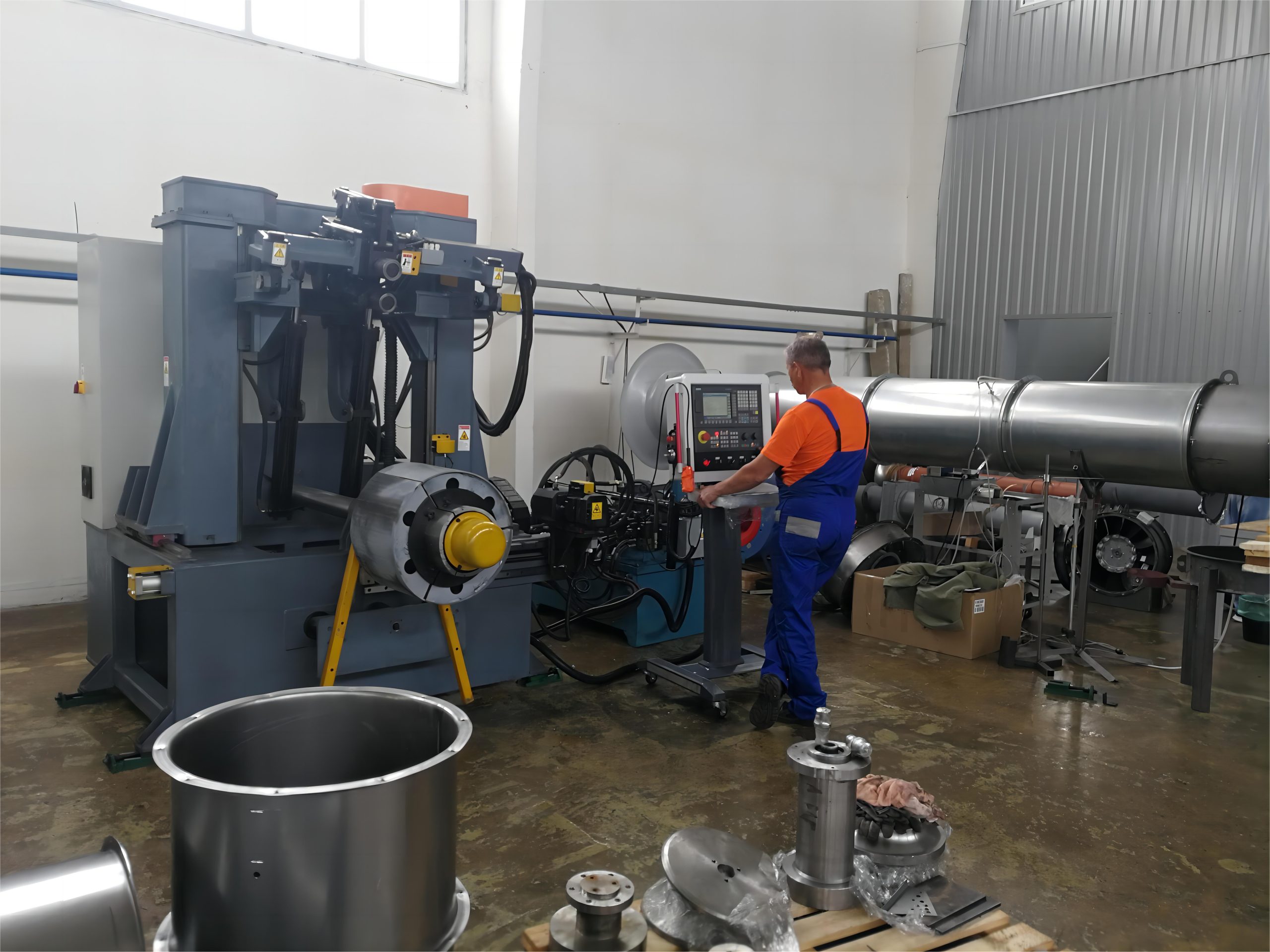

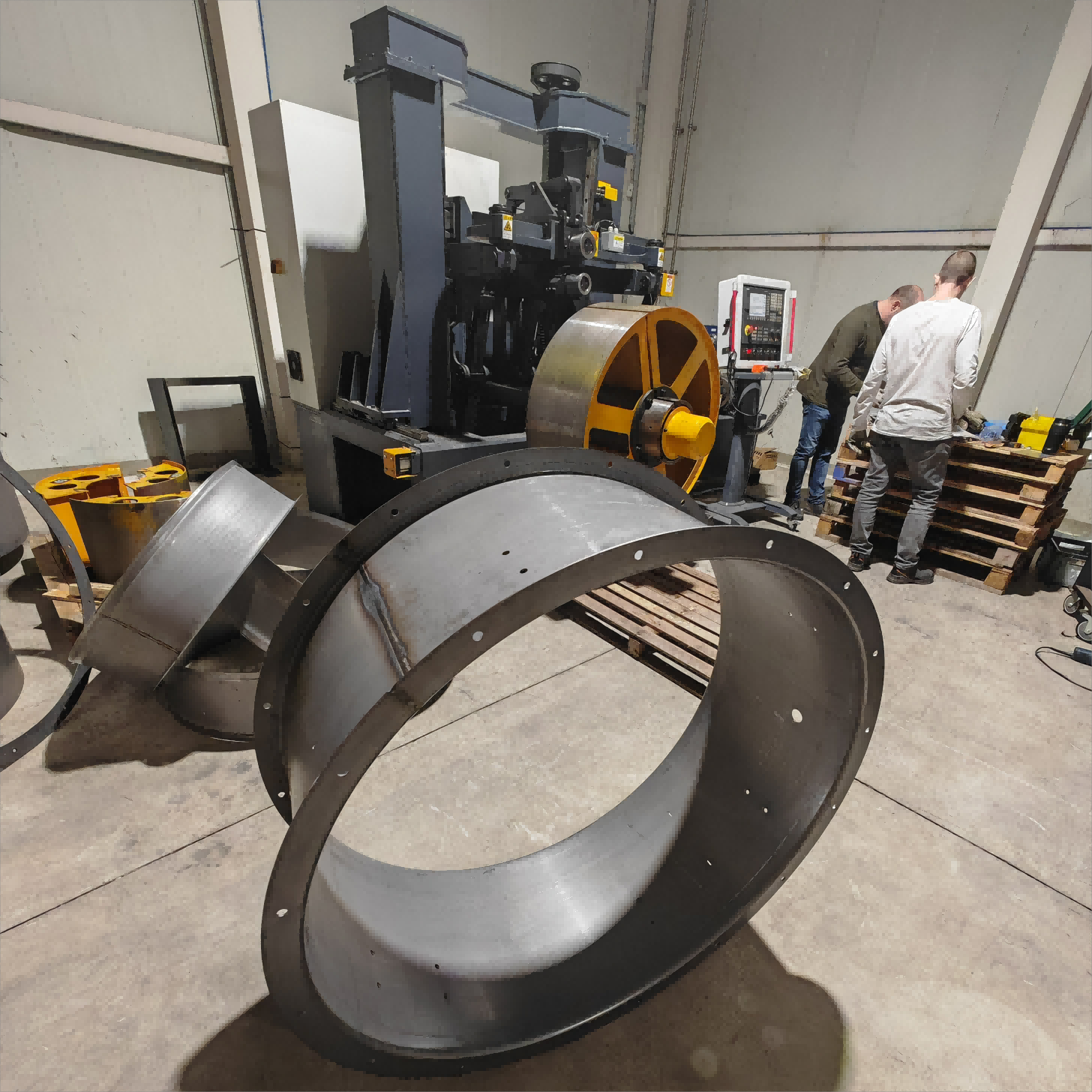

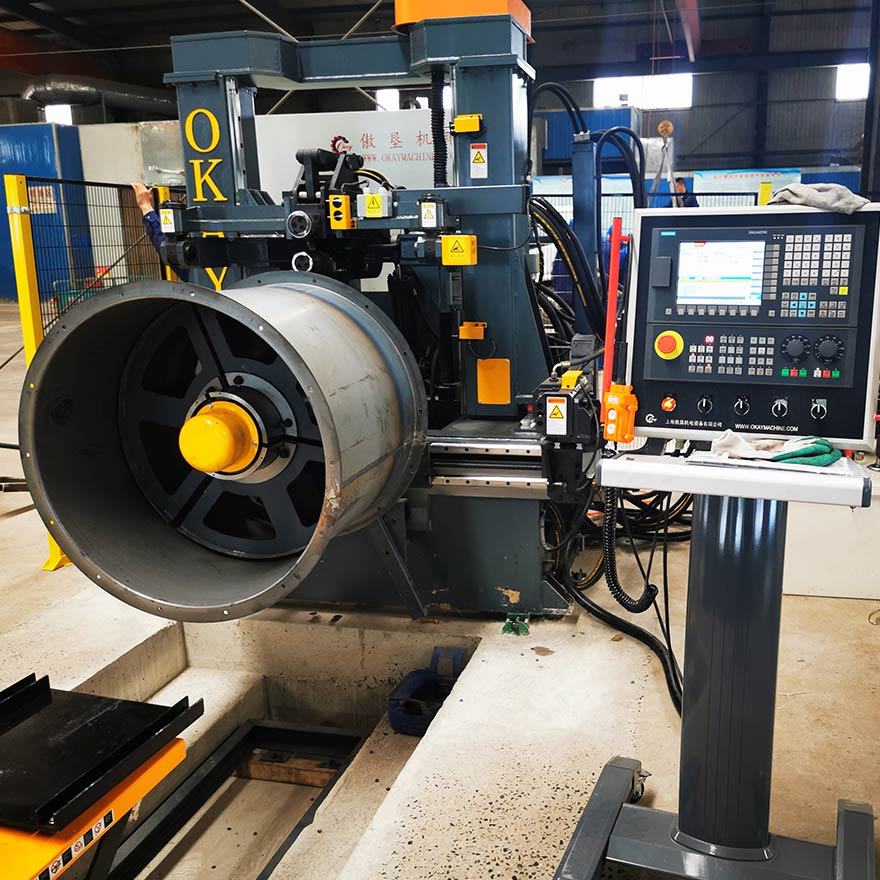

Сценарии применения фланцевого станка с ЧПУ ACFB 1605
Configuration
Стандартная конфигурация
- SIEMENS CNC 808D / 828D
- Серводвигатели и приводы SIEMENS
- Гидравлический сервоклапан ATOS
- Система точной перфорации с ЧПУ
- Серворедуктор APEX
- Гидравлический узел позиционирования
- Гидравлический узел перфорации
- Гидравлическая станция и система воздушного охлаждения
- Самостоятельно разработанная прядильная система CAD
- Система управления Удаленное обслуживание
Выбор конфигурации
- Автоматическая перфорация в сборе
- Сборка для плазменной резки фланцев
- Машины для загрузки и смены концов
- Система видеомониторинга
- Кондиционер для гидравлической станции
| Модель №. |
Макс. Диаметр (мм) |
Мин. Диаметр (мм) |
Макс. Длина (мм) |
Мин. Длина (мм) |
Макс. Диаметр перфорации (мм) |
| ACFB-1605 | 1600 | 380 | 1500 | 100 | 20 |
| ACFB-2008 | 2000 | 580 | 1800 | 200 | 20 |
| ACFB-2512 | 2500 | 580 | 2000 | 350 | 24 |
| ACSKFB-3012 | 3000 | 580 | 2000 | 350 | 24 |
| Модель №. |
Материал Толщина (мм) |
Усилие отбортовки (KN) |
Зажимная система (KN) |
Радиус дуги (мм) |
Радиус дуги (мм) |
| ACFB-1605 | 2-5 | 30 | 40 | ≤50 | 30 |
| ACFB-2008 | 2-8 | 60 | 50 | ≤80 | 45 |
| ACFB-2512 | 2-12 | 80 | 100 | ≤80 | 55 |
| ACSKFB-3012 | 2-12 | 100 | 120 | ≤200 | 60 |
Схема воздуховода вентилятора осевого потока
- D1: 380—1600mm
- D2=D3: макс 1700 мм
- H1: макс 70 мм
- H2: макс. 80 мм
- H3: 1250 мм
- R2: 1.5T2—-50mm
- T2: не более 5 мм A2: не более 100（ длина дуги）
Угол отбортовки 0-92 градуса, программное управление, плавная регулировка”
Параметры конфигурации станка
-
