Как сделать крыльчатку центробежного вентилятора?

Обзор промышленных центробежных вентиляторов

Промышленные центробежные вентиляторы являются важнейшими компонентами различных промышленных процессов, обеспечивая важнейшие функции вентиляции, аэрации и вытяжки. Эти вентиляторы работают за счет преобразования кинетической энергии вращения в движение жидкости, используя центробежную силу для перемещения воздуха или газов радиально наружу от центра вентилятора. Прочная конструкция и эффективная работа делают их идеальными для работы в сложных условиях, включая производственные предприятия, химические производства и системы отопления, вентиляции и кондиционирования воздуха.

Центробежные вентиляторы предпочитают использовать в промышленности благодаря их способности выдерживать высокое давление, поддерживать воздушный поток на разных скоростях и эффективно работать в суровых условиях. Рабочее колесо, основной компонент этих вентиляторов, играет важную роль в определении их общей производительности и энергоэффективности.

Конструкция рабочего колесапромышленного центробежного вентилятора

Конструкция рабочего колеса промышленного центробежного вентилятора имеет решающее значение для его эффективности и производительности. Рабочие колеса отвечают за втягивание воздуха в вентилятор и его ускорение наружу через корпус вентилятора. При проектировании учитываются форма, размер и материал крыльчатки, которые должны соответствовать требованиям конкретного применения.

Различия в материалах крыльчаткипромышленного центробежного вентилятораs

Рабочие колеса могут быть изготовлены из различных материалов, каждый из которых обладает уникальными преимуществами. К распространенным материалам относятся нержавеющая сталь, алюминий и композиты.

Нержавеющая сталь: известная своей долговечностью и устойчивостью к коррозии, нержавеющая сталь идеально подходит для сред с высокой влажностью или воздействием агрессивных веществ. Она часто используется на химических заводах и в пищевой промышленности.

Алюминий: Легкие и устойчивые к коррозии алюминиевые рабочие колеса подходят для приложений, требующих высокоскоростных операций, и там, где снижение веса имеет решающее значение. Они часто используются в системах ОВКВ и легких промышленных установках.

Композитные материалы: Композитные материалы обеспечивают превосходное соотношение прочности и веса и устойчивость к различным факторам окружающей среды. Такие рабочие колеса используются в специализированных областях, где вес и коррозионная стойкость имеют решающее значение, например, в аэрокосмической и морской промышленности.

Сценарии применения различных промышленных центробежный вентилятор крыльчаткаs

Выбор материала рабочего колеса зависит от конкретного применения и условий эксплуатации.

Высокотемпературные среды: Рабочие колеса из нержавеющей стали предпочтительнее благодаря их способности выдерживать высокие температуры без деформации или потери прочности.

Коррозионные среды: подходят рабочие колеса как из нержавеющей стали, так и из композитных материалов, выбор зависит от степени коррозии и специфики химического воздействия.

Применение в легких условиях: Алюминиевые рабочие колеса идеально подходят для применения в тех случаях, когда важна высокая скорость работы и малый вес, например, в системах вентиляции офисных зданий.

Процесс производства крыльчаткипромышленного центробежного вентилятора

Процесс изготовления крыльчатки центробежного вентилятора включает в себя несколько этапов, в том числе сварку, формовку и литье. Каждый этап должен быть выполнен с точностью, чтобы обеспечить производительность и долговечность крыльчатки.

Сварка для крыльчатки

Сварочный робот машины для крыльчатки центробежного вентилятора

Робот Altron для сварки крыльчатки центробежного вентилятора упрощает процесс сварки, повышая качество и стабильность рабочих колес. Традиционные методы сварки часто не позволяют добиться точных и последовательных сварных швов, в значительной степени завися от ручного труда. Это может привести к несоответствиям при сборке лопастей рабочего колеса, что влияет на общую производительность вентилятора.

Сварочный робот с лазерным зрением, представленный компанией Altron, решает эти проблемы, автоматизируя процесс сварки. Этот робот может отслеживать сварной шов в режиме реального времени и корректировать траекторию сварки, обеспечивая настоящую автоматическую сварку. В результате обеспечивается постоянная прочность шва, улучшается внешний вид и отпадает необходимость в ручной шлифовке.

Формовка для крыльчатки

Многокрылый центробежный вентилятор крыльчатки формируя и пробивая машину

Высокотехнологичное оборудование Altron разработано для удовлетворения разнообразных потребностей производителей промышленных вентиляторов. Многолопастные машины для формовки и штамповки крыльчаток предлагают индивидуальные решения для формовки крыльчаток, обеспечивая точное и стабильное производство.

Механическое оборудование Altron включает в себя автоматизированное механическое оборудование, системы визуального контроля, промышленные роботы и различные специализированные станки для установки лопастей воздуходувок, штамповки концевых колец для ветроэнергетических установок и многое другое. Эти автоматизированные решения повышают эффективность, безопасность и устойчивость производственного процесса, снижая трудозатраты и повышая качество продукции.

Отливка для рабочего колеса

Литье – еще один важный процесс в производстве крыльчаток, особенно в тех случаях, когда требуется высокая прочность и долговечность. Процесс литья заключается в заливке расплавленного металла в форму для создания желаемой формы крыльчатки. Этот метод позволяет создавать сложные геометрические формы и обеспечивает равномерные свойства материала по всей крыльчатке.

Преимущества и тенденции автоматизированного производства крыльчаток

Автоматизированное производство крыльчаток имеет ряд преимуществ перед традиционными методами изготовления. Автоматизация повышает точность, снижает трудозатраты и увеличивает скорость производства. Она также обеспечивает стабильное качество, что имеет решающее значение для производительности и энергоэффективности промышленных вентиляторов.

Последние тенденции в производстве крыльчаток направлены на интеграцию передовых технологий, таких как системы лазерного зрения, робототехника и контроль качества на основе искусственного интеллекта. Эти инновации позволяют осуществлять мониторинг и корректировку в режиме реального времени, что еще больше повышает эффективность и надежность производственного процесса.

Металлочерепица с ЧПУ и отбортовка для кожуха крыльчатки и конуса воздухозаборника

Металлорежущий станок с ЧПУ – одновалковый AC2000

Одновалковый металлопрядильный станок с ЧПУ AC2000 предназначен для обработки крупных круглых материалов, что делает его подходящим для производства промышленных воздуходувок и центробежных вентиляторов. Он может работать с диаметрами до 2050 мм, что делает его идеальным для производства воздухозаборных воронок и кожухов крыльчатки.

AC2000 обеспечивает точный контроль над процессом прядения, гарантируя равномерную толщину и высокое качество отделки. Эта машина повышает эффективность производства крупных деталей, сокращая отходы материала и повышая общую скорость производства.

Функция рабочего колеса промышленного центробежного вентилятора

Крыльчатка промышленного центробежного вентилятора – это важнейший компонент, определяющий общую эффективность и производительность вентилятора. Она работает, преобразуя механическую энергию двигателя в кинетическую, тем самым перемещая воздух или газы. Крыльчатка состоит из ряда лопастей, которые вращаются, создавая центробежную силу, выталкивающую воздух из центра к корпусу вентилятора и в нужном направлении.

Генерация воздушного потока

Основная функция крыльчатки – создание воздушного потока за счет ускорения воздуха, проходящего через ее лопасти. Вращаясь, крыльчатка втягивает воздух в центральную ступицу вентилятора и выбрасывает его радиально наружу, создавая непрерывный поток. Этот механизм незаменим в промышленных установках, требующих вентиляции, вытяжки и охлаждения.

Повышение давления

Еще одна важная функция крыльчатки – повышение давления перемещаемого воздуха или газа. Центробежная сила, создаваемая вращающимися лопастями крыльчатки, сжимает воздух, тем самым повышая его давление. Такое повышение давления жизненно важно для приложений, где необходим поток воздуха высокого давления, например, в системах пневмотранспорта и высокоэффективных вентиляционных системах.

Преобразование энергии

Крыльчатка также играет ключевую роль в преобразовании энергии. Оно эффективно преобразует механическую энергию двигателя вентилятора в кинетическую энергию воздушного потока. Этот процесс преобразования имеет решающее значение для общей энергоэффективности и рентабельности работы вентилятора. Хорошо спроектированное рабочее колесо обеспечивает минимальные потери энергии и максимальную производительность вентилятора.

Как улучшить работу рабочего колеса и повысить энергоэффективность промышленных центробежных вентиляторов

Повышение производительности рабочего колеса имеет большое значение для повышения энергоэффективности промышленных центробежных вентиляторов. Для достижения этой цели можно использовать несколько стратегий.

Оптимизация конструкции рабочего колеса

Конструкция крыльчатки существенно влияет на ее производительность. Инженеры могут оптимизировать форму, размер и угол наклона лопастей для улучшения воздушного потока и снижения потерь энергии. Передовые инструменты вычислительной гидродинамики (CFD) позволяют моделировать воздушные потоки и определять модификации конструкции, повышающие эффективность.

Использование высококачественных материалов

Выбор материалов для крыльчатки влияет на ее долговечность и производительность. Высококачественные материалы, такие как нержавеющая сталь, алюминий и современные композитные материалы, обеспечивают превосходную прочность, коррозионную стойкость и легкость. Использование таких материалов обеспечивает эффективную работу крыльчатки в различных условиях окружающей среды и продлевает срок ее службы.

Внедрение передовых технологий производства

Использование передовых технологий производства, таких как обработка на станках с ЧПУ, прецизионная сварка и динамическая балансировка, позволяет повысить производительность крыльчатки. Эти технологии обеспечивают высокую точность изготовления крыльчатки, уменьшая механический дисбаланс и повышая энергоэффективность. Например, вращение металла на станках с ЧПУ позволяет изготавливать крыльчатки равномерной толщины и точных размеров.

Важные компоненты промышленных центробежных вентиляторов

Промышленные центробежные вентиляторы состоят из нескольких важнейших компонентов, каждый из которых вносит свой вклад в общую производительность и надежность вентилятора.

Рабочее колесо

Как уже говорилось, рабочее колесо – это сердце центробежного вентилятора, отвечающее за создание воздушного потока и повышение давления. Ее конструкция и выбор материала имеют решающее значение для эффективности вентилятора.

Корпус

Корпус закрывает крыльчатку и направляет воздушный поток. Он спроектирован таким образом, чтобы минимизировать утечку воздуха и обеспечить плавный переход воздушного потока. Корпус также защищает крыльчатку от внешних загрязнений и повреждений.

Двигатель

Двигатель обеспечивает механическую энергию, необходимую для вращения крыльчатки. Он должен быть достаточно мощным, чтобы приводить крыльчатку в движение с требуемой скоростью, сохраняя при этом энергоэффективность. Для снижения энергопотребления и эксплуатационных расходов предпочтительны высокоэффективные двигатели.

Как правильновыбрать рабочее колесо центробежного вентилятора

Правильный выбор рабочего колеса центробежного вентилятора необходим для достижения оптимальной производительности и эффективности в промышленных условиях.

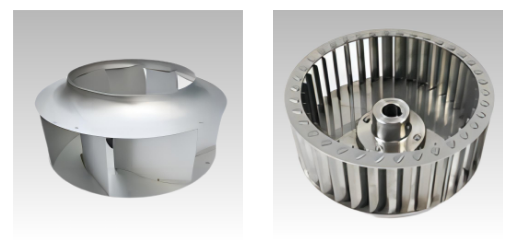

Fan Impeller Customization OEM

Оценка требований к приложениям

Первым шагом в выборе правильного рабочего колеса является оценка специфических требований к применению. Необходимо учитывать такие факторы, как расход воздуха, давление, температура и условия окружающей среды. Например, в системах, где требуется поток воздуха под высоким давлением, лучше всего использовать рабочие колеса с загнутыми назад лопатками.

Учет совместимости материалов

Материал рабочего колеса должен быть совместим с условиями эксплуатации. Крыльчатки из нержавеющей стали подходят для работы в коррозионных средах, а алюминиевые крыльчатки идеальны для тех случаев, когда снижение веса имеет решающее значение. Композитные материалы выбираются за их превосходное соотношение прочности и веса и устойчивость к определенным факторам окружающей среды.

Изготовление на заказ и OEM-услуги

Изготовление крыльчатки на заказ в соответствии с конкретными параметрами вентилятора может значительно повысить производительность. Altron предлагает OEM-услуги по изготовлению крыльчаток для промышленных вентиляторов, позволяя производителям присылать чертежи вентиляторов или сопоставлять параметры вентилятора с соответствующей крыльчаткой. Такая индивидуализация гарантирует, что рабочее колесо будет точно соответствовать требованиям конкретного применения.

Испытание на динамическую балансировку рабочего колесапромышленного центробежного вентилятора

Динамическая балансировка имеет решающее значение для обеспечения бесперебойной работы и долговечности рабочих колес центробежных вентиляторов.

Специальный динамический балансировочный станок для промышленных вентиляторов

Станки для динамической балансировки Altron разработаны для обеспечения точной и эффективной балансировки крыльчаток промышленных вентиляторов. Эти станки оснащены прочными и надежными кронштейнами, которые передают механическое усилие с низким уровнем демпфирования вибраций и высокой жесткостью.

Высокая чувствительность и точность

Датчики, используемые в этих машинах, обладают высокой чувствительностью и хорошей линейностью, что обеспечивает точность измерений. Постоянная калибровка обеспечивает высокую точность даже при больших начальных значениях дисбаланса. Такой уровень точности очень важен для поддержания производительности и надежности рабочего колеса.

Система привода с универсальной муфтой

Универсальная система с приводом от муфты обеспечивает стабильную передачу мощности, быстрый запуск и удобство эксплуатации. Она особенно подходит для роторов, которые не могут приводиться в движение ремнями или требуют более крупных передаточных устройств. Балансировочные станки могут применяться в различных областях, включая воздуходувки, крупные двигатели, насосы, центрифуги и многое другое.

Почему стоит выбрать услугиAltron по обслуживаниюпромышленных крыльчаток центробежных вентиляторов?

Опыт компании Altron в производстве крыльчаток для промышленных центробежных вентиляторов делает ее предпочтительным выбором для OEM-услуг.

Изготовление на заказ и продажа

Компания Altron производит и продает на заказ крыльчатки промышленных вентиляторов, предоставляя комплексные услуги по организации производственной линии. Они поддерживают решения по формовке и сварке металла крыльчатки вентилятора, гарантируя, что каждая крыльчатка отвечает конкретным потребностям производителей промышленных вентиляторов.

Передовые производственные процессы

Компания Altron использует передовые производственные процессы, включая прядильное производство с ЧПУ, штамповку, глубокую вытяжку, прокатку, автоматическую сварку и клепку. Эти процессы обеспечивают высокую точность и качество изготовления крыльчатки. Выравнивание, динамическая балансировка и строгий контроль качества гарантируют производительность и надежность каждого рабочего колеса.

Универсальность и широкое применение

Имея полную линию по производству крыльчаток, Altron может производить крыльчатки прямого и обратного вращения, многолопастные крыльчатки и крыльчатки для водяных насосов. Эти рабочие колеса широко используются в различных отраслях промышленности, включая подметальные машины, системы подачи свежего воздуха и системы пылеудаления. Способность компании Altron адаптировать производственные линии по выпуску многокрылых крыльчаток гарантирует, что они смогут удовлетворить различные промышленные потребности.

Заключение

Производство крыльчаткипромышленных центробежныхвентиляторов – это сложный процесс, который включает в себя тщательное проектирование, выбор материалов и передовые технологии производства. Автоматизация играет решающую роль в повышении эффективности, качества и последовательности производства рабочих колес. Такие компании, как Altron, находятся в авангарде этой отрасли, предлагая инновационные решения, которые отвечают меняющимся потребностям производителей промышленных вентиляторов. Используя автоматизированные технологии сварки, формовки, литья и вращения с ЧПУ, производители могут добиться превосходной производительности и энергоэффективности своих центробежных вентиляторов, поддерживая широкий спектр промышленных применений.
