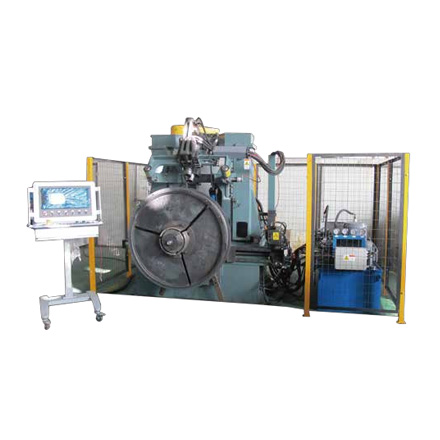

Станок с ЧПУ для отбортовки

Отбортовочный станок с ЧПУ Altron предназначен для промышленных осевых вентиляторов! Он в основном обрабатывает часть канала кожуха осевого потока.
Он может быть использован в различных областях применения, таких как реактивные вентиляторы, вентиляторы метро, туннельные вентиляторы, шахтные вентиляторы, вентиляторы кондиционеров, вентиляционные системы, вентиляторы котлов, вентиляторы противопожарной защиты и защиты окружающей среды и т.д.

Функции станка с ЧПУ для отбортовки и закрутки

Процесс воздуховода осевого вентилятора: прокатка-сварка-фланцевание/скручивание-автоматическая штамповка
Производительность: 90 градусов фланец, R-дуга фланец, индексирование штамповки, 15 ° небольшой складка (ширина 15 мм) труба Max180 (длина дуги)
Материал: алюминий, железо, углеродистая сталь, медь, нержавеющая сталь...;
Диапазон вращения и отбортовки: диаметр 380-3000 мм; высота 80-1500 мм; толщина 1-12 мм (углеродистая сталь);

Фланцевальные машины для осевых вентиляторов

Диаметр: 0-3800 мм

Осевой вентилятор, центробежный вентилятор

Машина для внутренней вытяжки и отбортовки металла для вентиляции и вентиляторов

Диаметр: 300-1500 мм/ ширина: 1600 мм

Внутренний диаметр формовки: 200 мм макс. Ширина фланца: 50 мм макс.

Параметры отбортовочных станков с ЧПУ

Model No.	Max. Dia. (mm)	Min. Dia. (mm)	Max. Length (mm)	Min. Length (mm)	Max. Punching Dia. (mm)	Material Thickness (mm)	Flanging Force (KN)	Clamping System (KN)	Arc Radius (mm)	Arc Radius (mm)
ACFB-1605	1600	380	1500	100	20	2-5	30	40	≤50	30
ACFB-2008	2000	580	1800	200	20	2-8	60	50	≤80	45
ACFB-2512	2500	580	2000	350	24	4-10	80	100	≤80	55
ACFB-3012	3000	580	2000	350	24	4-12	100	120	≤200	60

Выбор фланжировочных станков с ПЛК или ЧПУ

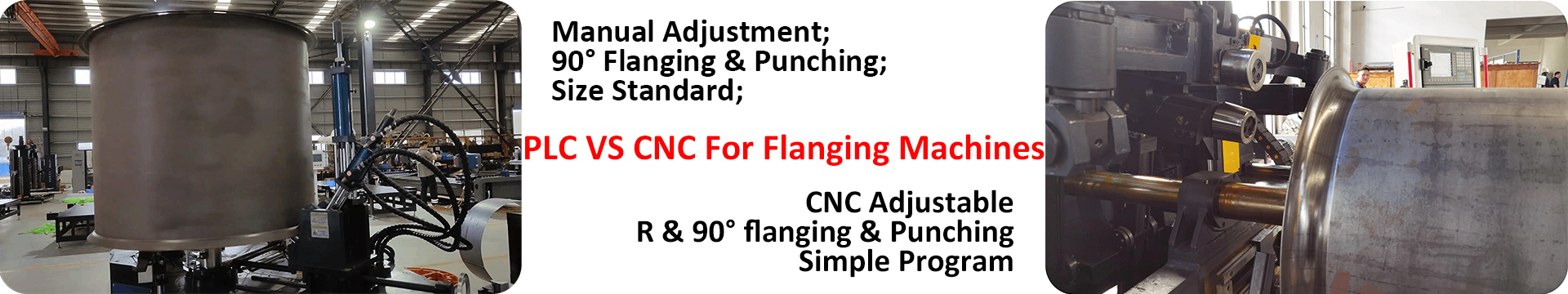

PLC VS CNC For Flanging machine

Станки для отбортовки фланцев в основном используются в производстве отбортовки и перфорации промышленных осевых вентиляторов! В связи с тенденцией автоматизации производители промышленных вентиляторов постоянно обновляют станки и производственные процессы!

Определите модель фланцевого станка в соответствии с диаметром осевого вентилятора!
Определите материал и толщину стенки вентилятора и соответственно выберите различные модели фланцевых станков;
Выберите машины с различными режимами управления в соответствии с фактическими потребностями; PLC-управление в основном предназначено для отбортовки и автоматической индексируемой пробивки фланцев с прямой кромкой 90°; а машины с ЧПУ будут более гибкими, и могут быстро регулировать размер и обрабатывать кромки фланцев и пробивку с дугами!
Обновление и повышение эффективности обработки фланцев может увеличить количество перфорационных машин или автоматических производственных линий.
При подтверждении плана станка Altron поможет вам выбрать подходящую модель станка, проанализировать детали чертежа и определить окончательный план обработки!

Применение станков для отбортовки металла

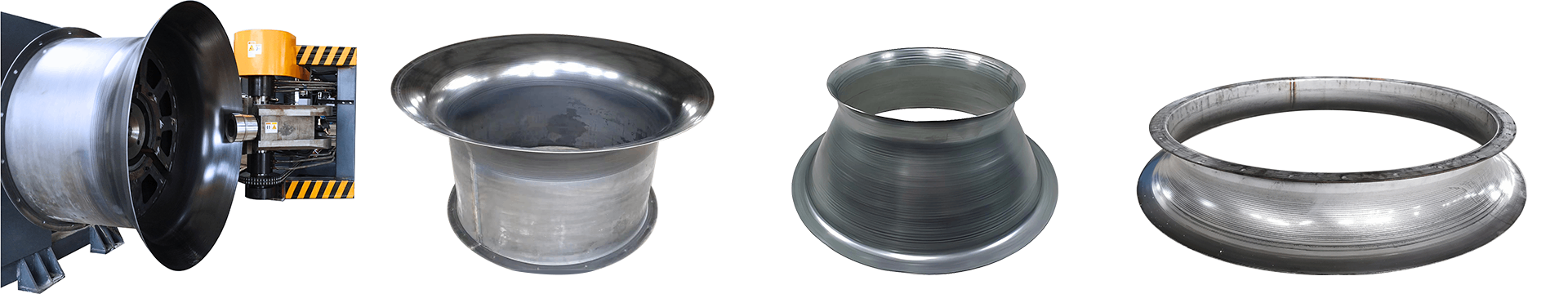

Sample Of CNC Flanging Machines

Отбортовочные машины широко используются для отбортовки и штамповки цилиндрических и конических барабанов для промышленных вентиляторов!
Наиболее распространенными деталями являются бочки для осевых вентиляторов, входные конусы для центробежных вентиляторов, детали бочек для вибросита и т.д…..

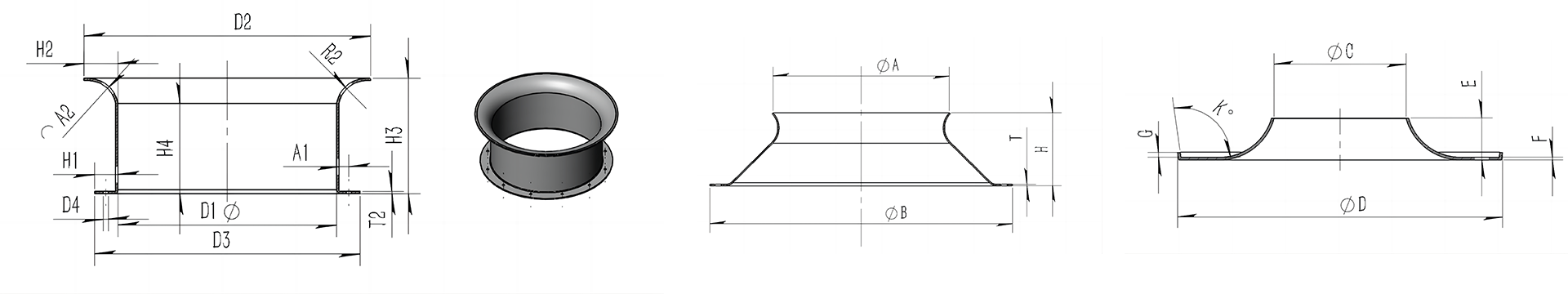

Drawing shapes that can be processed by CNC flange flanging machine

Компании, производящие металлические фланцы, представляют

Преимущества

Независимые исследования и разработки проектной группы, высокие стандарты качества сборки!
Машины серии Flanging используются на рынке уже более 10 лет!
Идеальное сочетание сервогидравлического привода и системы ЧПУ Siemens!
Экономичность, функциональность и качество в соответствии с датским производством!
Продукция постоянно обновляется и модернизируется для удовлетворения производственных потребностей промышленных вентиляторов!

Altron поможет вам понять производственные возможности и заводскую среду фланцевых станков с ЧПУ. Мы всегда придерживаемся принципа клиентоориентированности!
Мы проводим онлайн встречи для решения проблем, а команда инженеров быстро отвечает и решает практические задачи для клиентов!

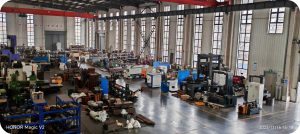

CNC flanging machine installation area

Производственный процесс CNC Flanging Machien

Отбортовочный станок с ЧПУ Altron завершает обработку и сборку в этой зоне!
Когда станок завершает производство, он должен пройти 48-часовой пробный запуск, чтобы проверить все части машины! Включая электрические и механические.
Проводим тестовые испытания для клиентов, изготавливаем пресс-формы по чертежам заказчика, проводим испытания на отбортовку и штамповку!
Предоставляем бесплатные услуги по обучению!
Повторное тестирование оборудования перед поставкой для обеспечения качества!

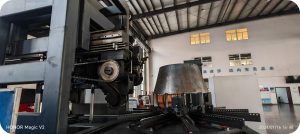

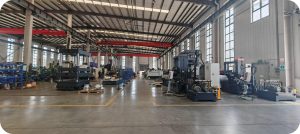

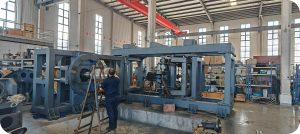

Малый испытательный участок фланжировочной машины	Большая зона испытаний фланцевого станка	Новый дизайн отбортовка машина тест
